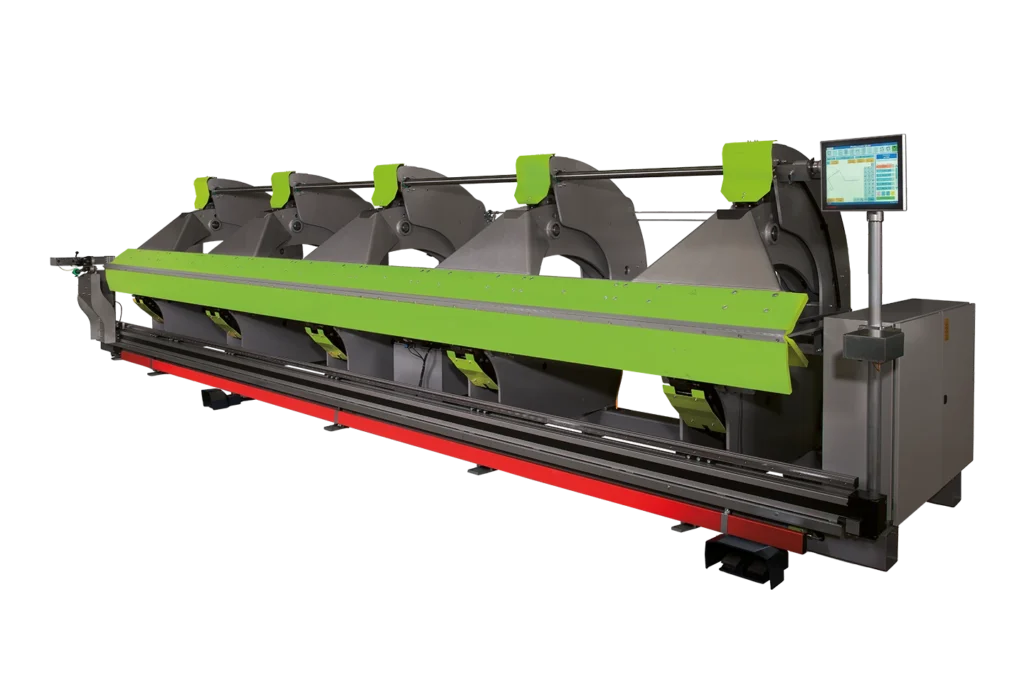

Thalmann långbockare TZ

Med sin innovativa VFD-designprincip och synkroniseringsaxelteknik tar Thalmann TZ långbockningsmaskin din plåtbearbetning till en helt ny nivå. Den starka överbalken och förskjutna böjbalken ger enastående precision och mångsidighet, vilket gör det möjligt att skapa komplexa bockningar med lätthet. Dess dynamiska bomberingssystem och den längsgående rullsaxen ger dig ännu större kontroll över ditt arbete och säkerställer att du uppnår perfekta resultat varje gång.

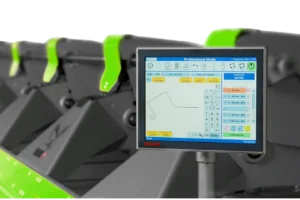

styrsystem till thalmann långbockare tz mot vit bakgrund

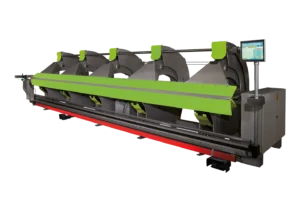

thalmann långbockningsmaskin tz mot vit bakgrund
thalmann långbockningsmaskin tz mot vit bakgrund

Thalmann långbockare TZ

Mjukvara
Teknisk specifikation
Referenser
Support
Begär en offert

Ökad produktivitet och precision

Thalmanns TZ-serie är den optimala maskinen för alla typer av normala bockningsoperationer. Maskinen kan utrustas med allehanda tillval för att ytterligare öka produktivitet och precision samt möjliggöra bockning av avancerade profiler. Största anslagsdjup är som standard 1250 mm och maskinen byggs i längder från 3,2 till 12 meter.

Alla TZ långbockare är utrustade med Thalmanns unika VFD-teknik (Vertical Force Drive), som ger maximalt presstryck, samt det dynamiska bomberingssystemet som alltid ger korrekt bockningsvinkel längs hela detaljen. Thalmanns egenutvecklade torsionsaxelsystem ger högsta precision och fullständig kontroll på samtliga maskinens rörelser.

Med Thalmanns TZ-serie får du:

  • Ökad bockningsprecision och stort fritt utrymme runt böjprismorna
  • Högre bockningshastighet och mer flexibilitet
  • Lägre produktionskostnader och ökat kapacitetsutnyttjande
  • Bättre genomlopp och ökad kapacitet
  • Bättre kvalitet på tillverkade detaljer och lägre styckekostnad
  • Smidiga (lean) tillverkningsprocesser och ökad säkerhet
  • Tillgång till nya marknader och konkurrensfördelar
  • Minimala underhållsbehov och lång livslängd
  • Integrerade automatiklösningar och öppna styrsystem (interfaces)

Multipla utrustningsalternativ

TZ-serien har ett flertal utrustningsalternativ som ytterligare breddar dina möjligheter och ökar din produktivitet

  • VFD-tekniken ger oslagbart presstryck trots stort anslagsdjup
  • Thalmanns synkroniserade torsionsaxlar ger exakta rörelser och hög precision
  • Genomtänkt design av överbalk och böjbalk ger en öppen verktygsgeometri
  • Alltid exakt samma vinkel längs hela detaljen tack var dynamiskt bomberingssytem
  • Välj till rullsax eller tex omslagsrullar längs hela bocklinjen för ökad produktivitet

De viktigaste fördelarna

Ökad bockningsprecision och stort fritt utrymme runt böjprismorna.

Högre bockningshastighet och mer flexibilitet.

Bättre kvalitet på tillverkade detaljer och lägre styckekostnad.

Kapacitet

Minimala underhållsbehov och lång livslängd.

Arbetslängd

3200 – 12200

Öppningshöjd

190 mm

Ståltjocklek

1,25 – 3,0

VFD system

Den unika designen med de stabila C-ramarna kombinerat med den vertikalt positionerade överbalken utgör grunden för denna unika teknik som inte finns i någon annan konstruktion av bockningsmaskiner runt om i världen. All kraft fördelas jämnt över hela längden på plåten som bockas.

Thalmanns vertikala kraftdrivning (VFD) säkerställer att alla krafter appliceras vertikalt på den plåtdetalj som böjs. Denna designprincip för Thalmann-maskiner garanterar att de krafter som används för bockningsprocessen används effektivt utan betydande förluster. Till skillnad från andra teknologier på marknaden appliceras den vertikala kraften direkt vid området där den faktiska bockningen sker.

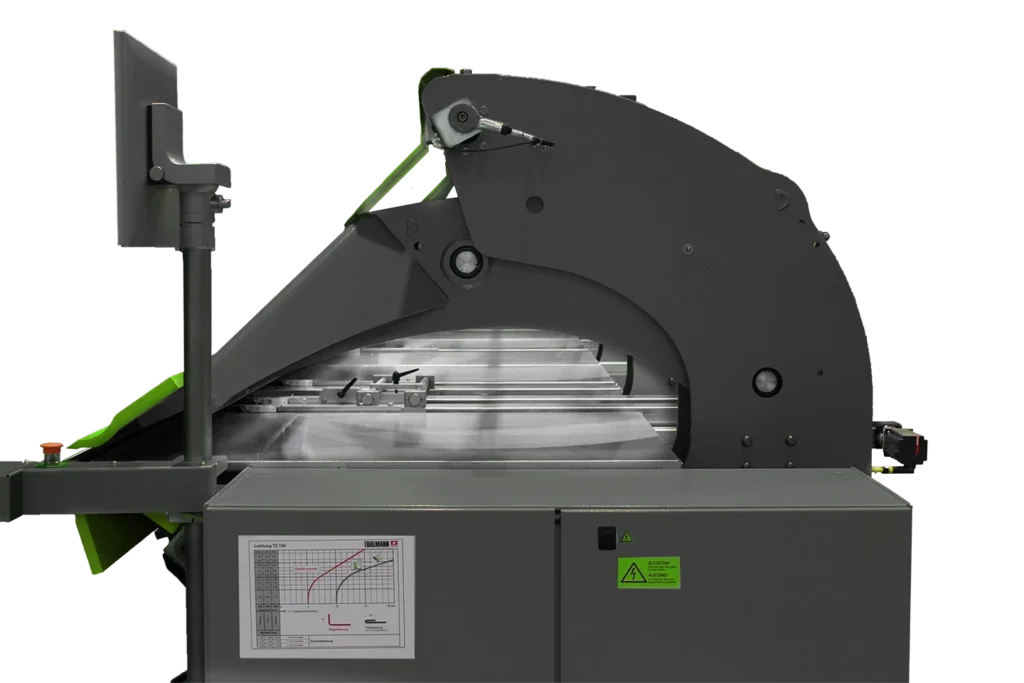

vfd system på thalmann långbockare tz mot vit bakgrund

Justering av materialtjocklek

Hydraulisk justering av materialtjocklek möjliggör en automatisk justering av luftspalten mellan böjbalken och överbalken för att kompensera för skillnaderna i plåttjocklek. Resultatet blir en luftspalt som alltid är optimalt inställd, vilket leder till en perfekt böjradie och en felfri bockning.

justering av materialtjocklek på thalmann långbockare tz mot vit bakgrund

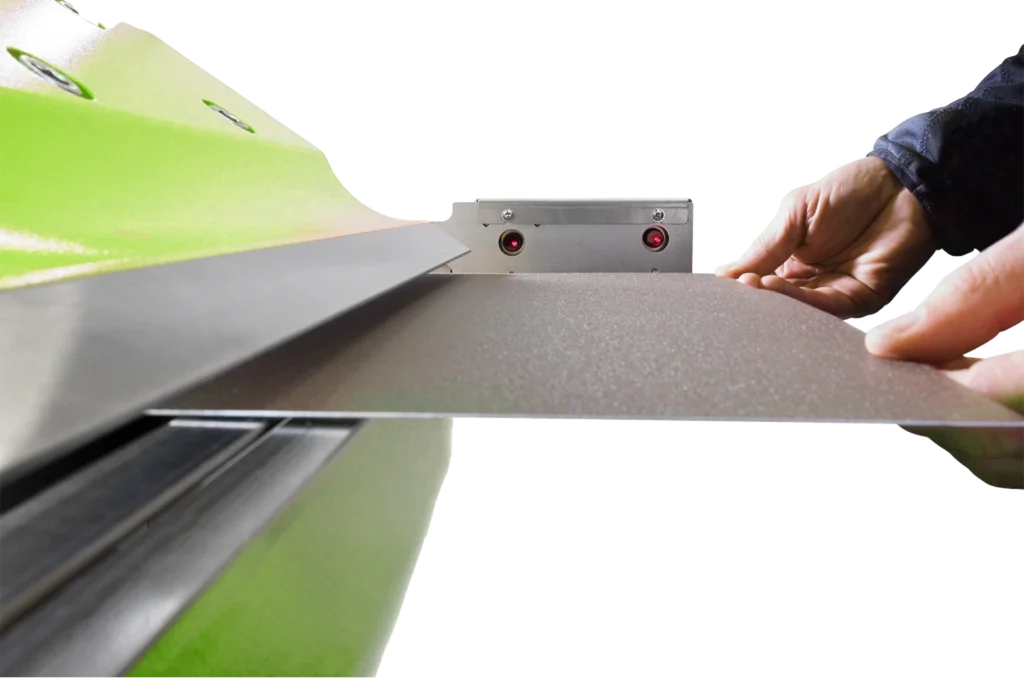

Anslagsfingrar

De automatiserade anslagsfingrarna (verksamhetsområde är 5 – 1250 mm) garanterar exakt produktion av plåtprofiler. Varje anslagsfinger kan microjusteras.

anslagsfingar till thalmann långbockare tz

Säkerhet

Laseravkänning runt maskinen garanterar en säker arbetsmiljö för operatörerna. Säkerhetszonen är placerad så att effektivitet och tillräckligt arbetsutrymme under maskinens drift bibehålls.

Thalmanns säkerhetskoncept är i enlighet med EU-riktlinjerna för ”Standard-Säkerhetsutrustning” och ”Säkerhet av styrsystem”.

säkerhet med laser runt thalmann långbockare tz mot vit bakgrund

Synkroniserade drivaxlar

Thalmanns system för drivning via torsionsaxlar ger bockade detaljer med fantastisk precision och reproducerbarhet, oöverträffat och unikt för Thalmanns bockningsmaskiner.

Den synkroniserade kraftöverföringen är själva kärnan i Thalmanns konstruktionskoncept och är jämförbar med den mekaniska styrningen i moderna flygplan. Axlarnas rörelser styrs av pulsräknare med 5000 positioner per varv. Ingen annan bockningsmaskin kan prestera detaljer med samma noggrannhet som denna teknologi erbjuder.

snedställda anslagsfingrar för konisk bockning i en thalmann långbockare mot vit bakgrund

TILLVAL

Anslag för konisk bockning

Detta tillval möjliggör tillverkning av koniska detaljer med en förskjutning av +/- 500 mm. Placeringen av plåten sker automatiskt och ett flertal detaljer kan tillverkas samtidigt i en maskin.

Med ett anslag som möjliggör koniska detaljer får designers, arkitekter och hantverkare närmast obegränsade möjligheter att utforma detaljer till t ex fasader på det sätt de önskar.

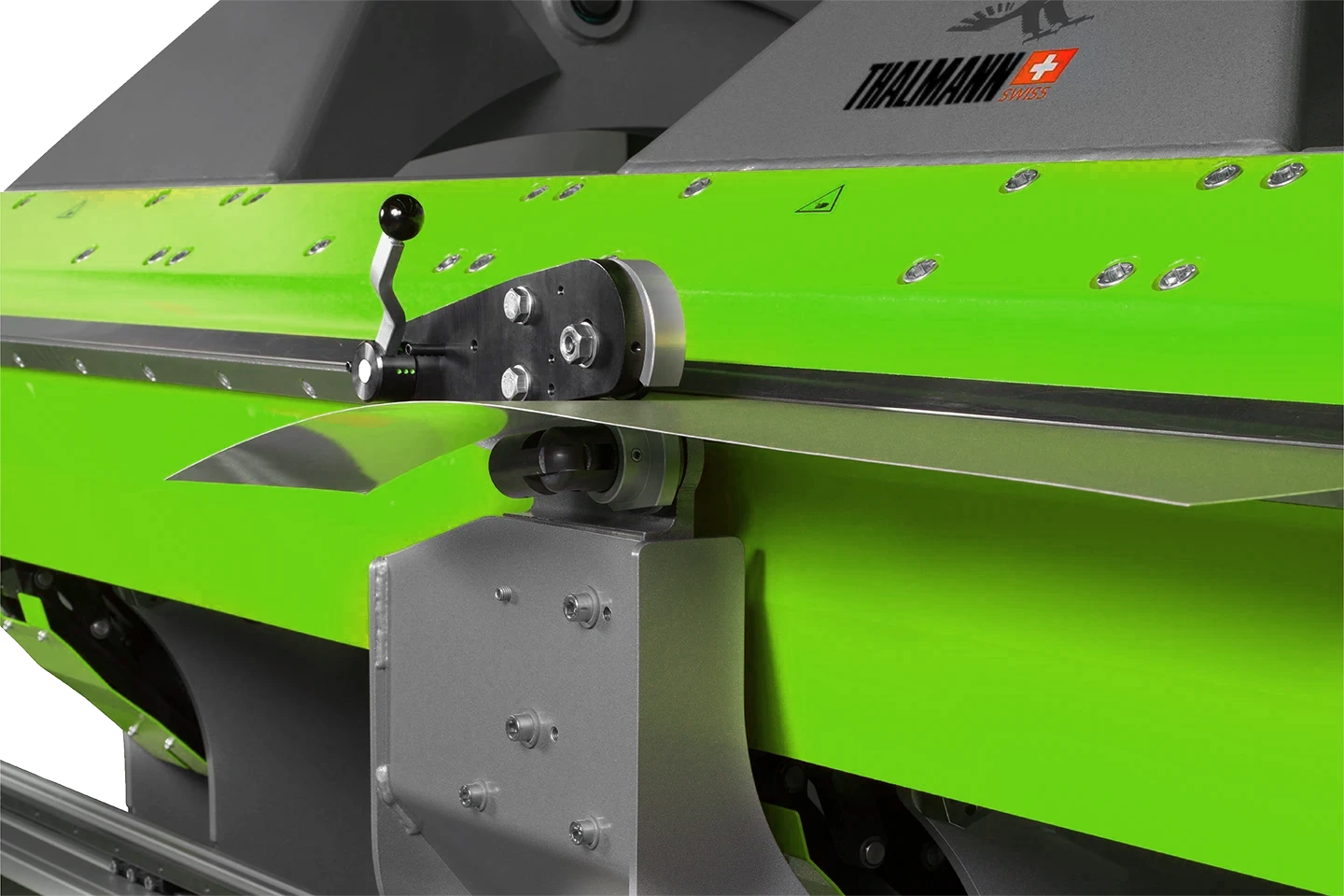

eldriven rullsax till thalmann långbockare mot vit bakgrund

TILLVAL

Eldriven rullsax

I de fall när man klipper detaljer efter bockning kan detta med fördel integreras i Thalmanns långbockare TZ med en helintegrerad rullsax. Man ökar på detta sätt produktiviteten genom att integrera flera moment i en och samma maskin samtidigt som man frigör produktionstid i andra delar av verkstaden. Risken för repor och skador på materialet undviks genom att den manuella hanteringen av profilerna minskar. Samma styrskenor på långbockaren kan även användas för montering av en separat rullformnings- eller omslagsenhet.

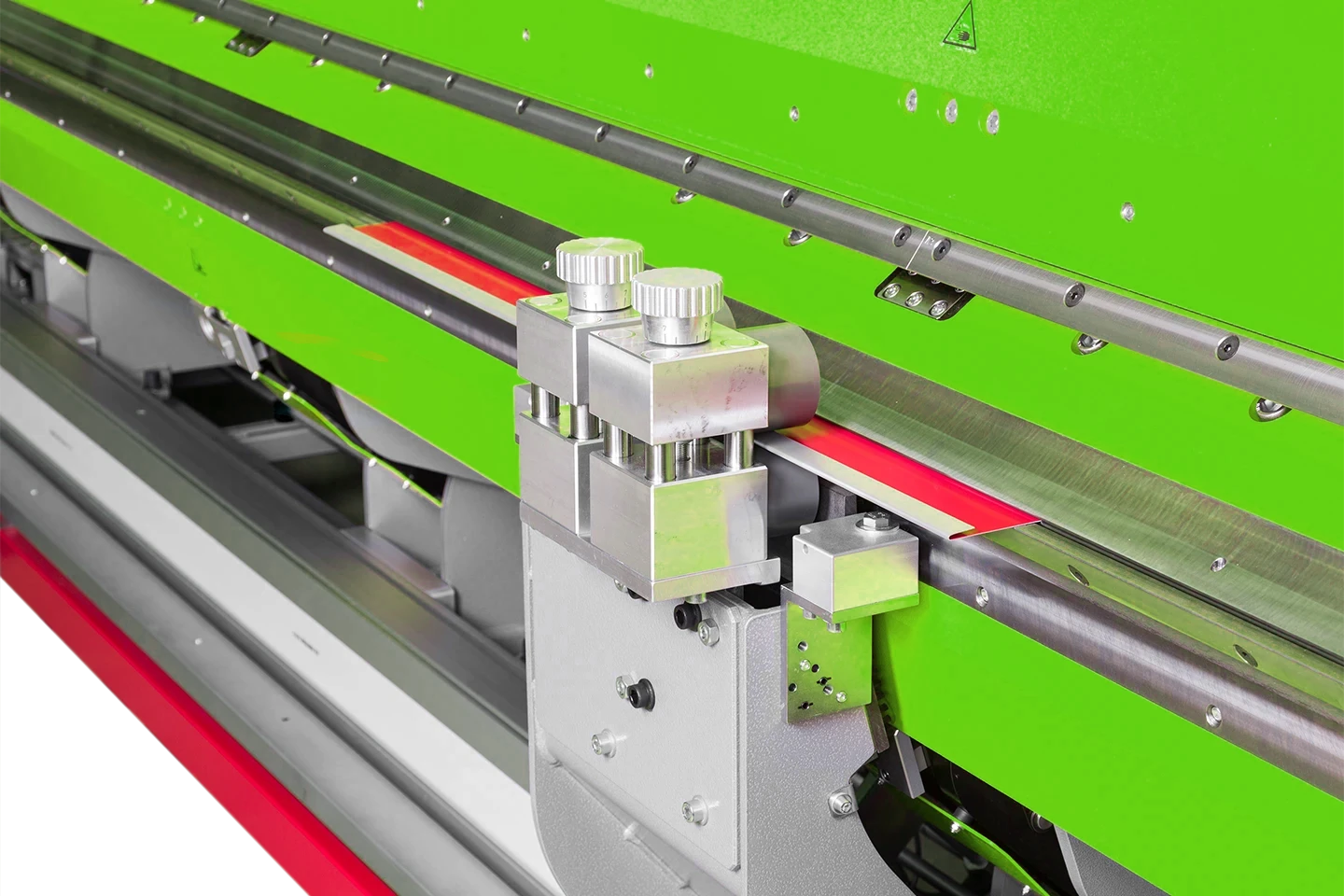

omslags- och rullformningsmodul på en thalmann långbockare mot vit bakgrund

TILLVAL

Omslags- och rullformningsmoduler

Modulbyggda och utbytbara omslags- och rullformningsenheter ökar möjligheterna att färdigställa profiler direkt i en Thalmann långbockare TZ ytterligare. De monteras på en skena framför maskinen och enhetens rörelse integreras med styrsystemet. Med dessa enheter kan du framställa profiler med mycket snäva mått och små omslag.

Utöver produktivitetsökningen som uppnås genom fler operationer i samma maskin minskar också risken för skador och repor i detaljen eftersom man härigenom eliminerar manuell hantering.

Systemet är modulärt och på samma skena kan även tex en rullsax monteras. Systemet reducerar såväl produktionskostnader som investeringar och kan eftermonteras på alla.

anslagsfingar till thalmann långbockare tz mot vit bakgrund

TILLVAL

Anslagsfingrar för små detaljer

Detaljer ner till 100 mm längd kan bockas tack vare korta anslagsfingrar som är flyttbara i sidled.

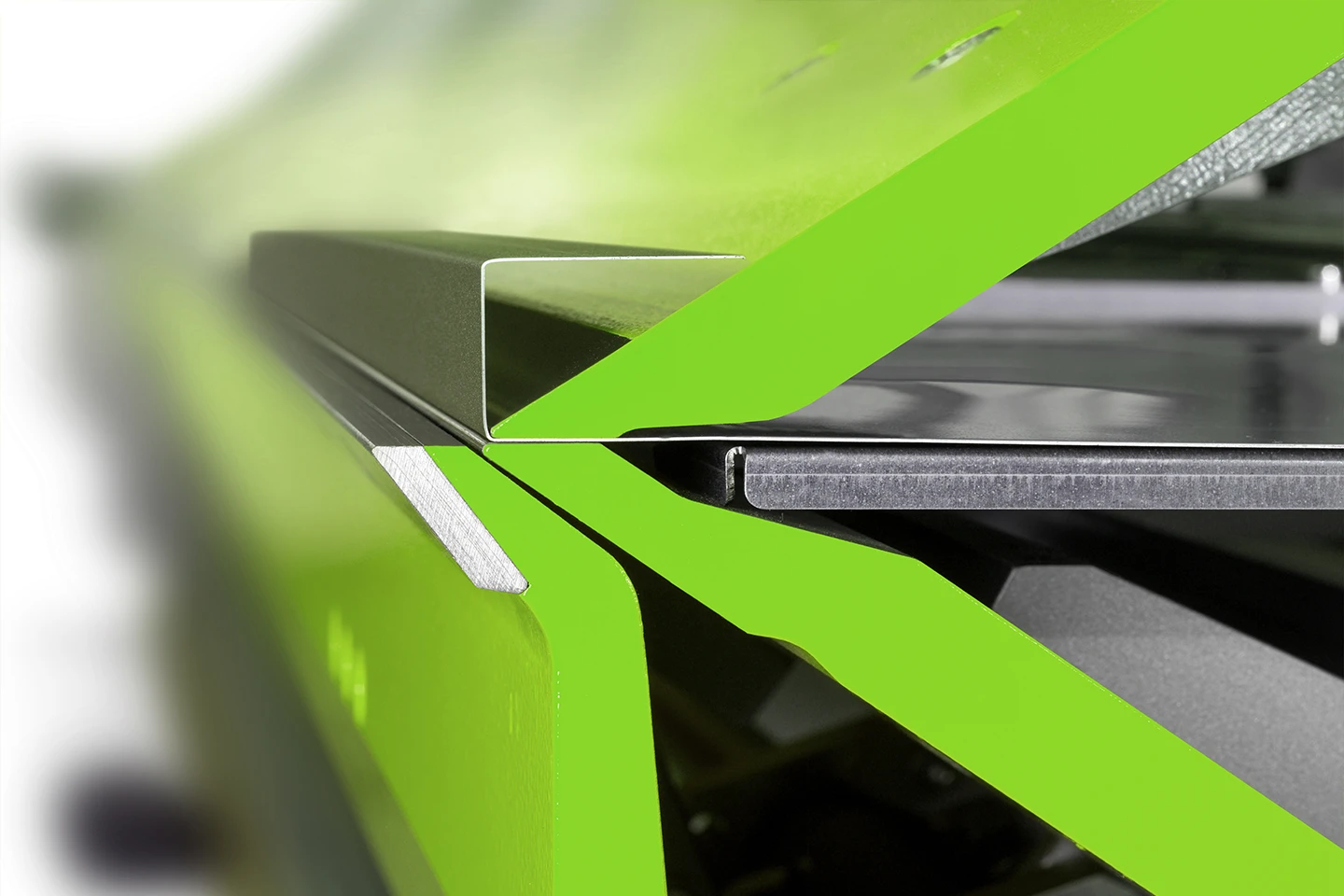

modulär verktygsgeometri med rak överbalk och rak underbalk i thalmann maskin

TILLVAL

Modulär verktygsgeometri

En indragen böjbalk, som lutar 15° inåt och slutar 15 mm bakom bockpunkten, ökar ytterligare möjligheterna att bocka profiler med olika utseende. Sammanlagt får man 275° fritt utrymme runt prismorna. Detta ökar dina möjligheter att utforma profiler och detaljer med ännu större fantasi.

dynamisk bombering på en thalmann långbockare mot vit bakgrund

TILLVAL

Dynamisk bombering

Exakta och lika vinklar längs hela detaljen säkerställs med Thalmanns system för automatisk och dynamisk bombering av överbalken. Denna innovation innebär att problemet med överbockning i profilens ändar (bananeffekten) elimineras fullständigt.

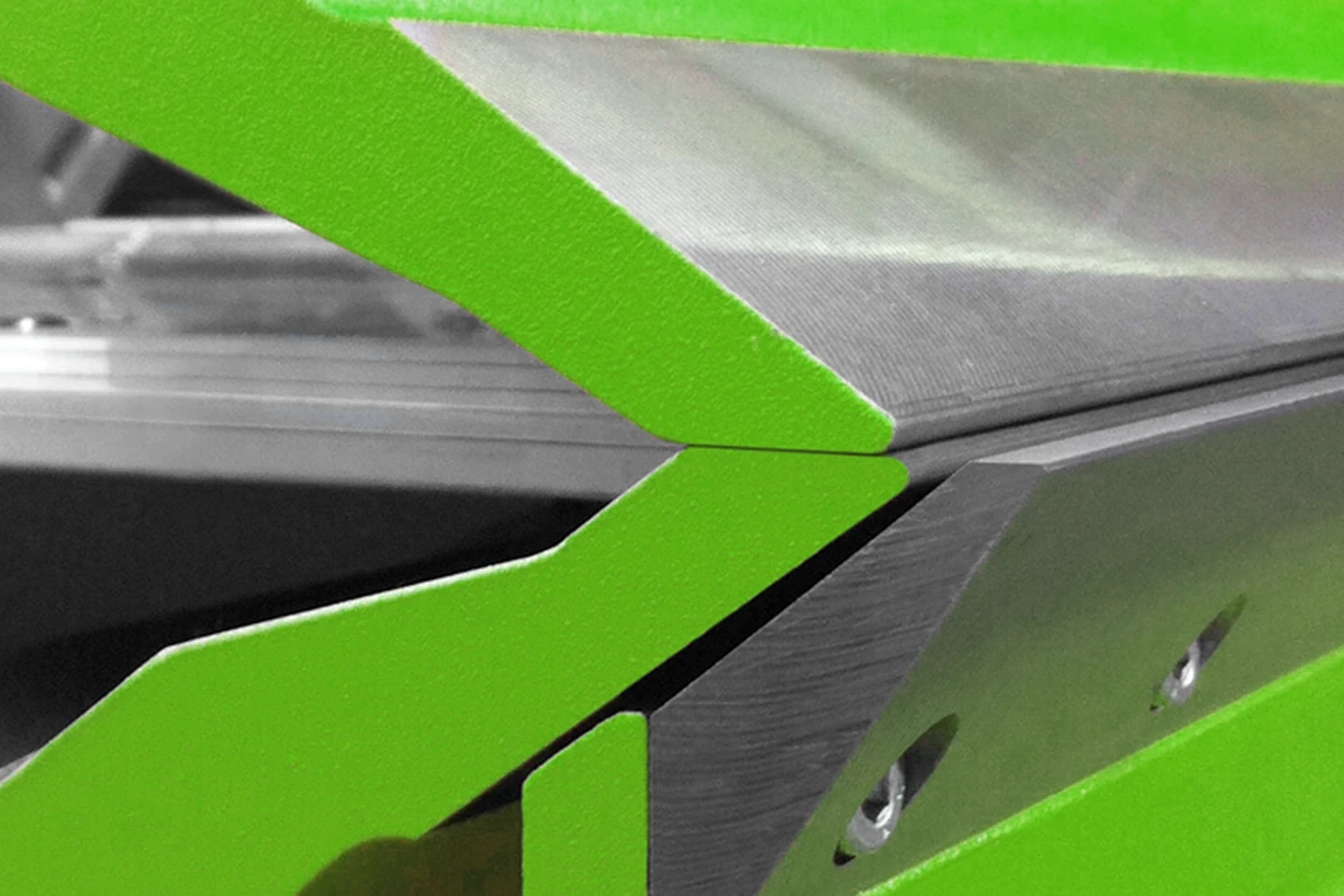

härdade hardox verktyg i en thalmann långbockare

TILLVAL

Hardox

För ökad hållbarhet och för särskilt krävande bockning rekommenderas verktyg i HARDOX 400 stål. Därigenom förlängs verktygens livslängd och bibehåller precisionen i detaljer tillverkade vid olika tidpunkter. Denna stålkvalitet är densamma som används i t ex en grävskopas tänder.

De extremt tåliga HARDOX-skenorna kommer att hålla hela maskinens livstid och om det mot förmodan uppstår skador i verktyget kan man svetslaga det. HARDOX i skenorna på en Thalmannmaskin ökar ytterligare maskinens styvhet och stabilitet.

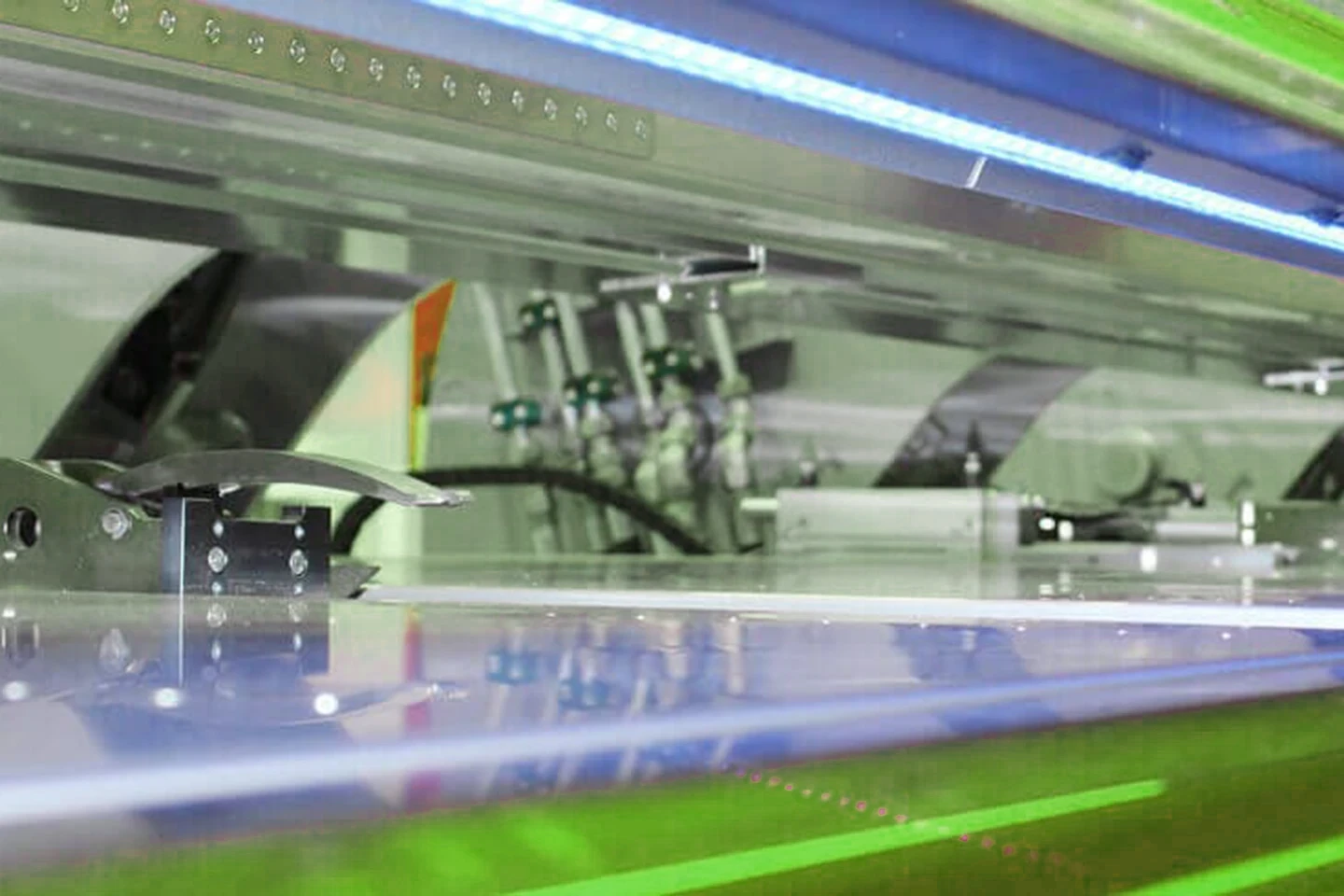

led belysning i en thalmann långbockare för ökad säkerhet

TILLVAL

LED belysning

Operatörens arbetsmiljö och arbetssäkerheten förbättras avsevärt genom en LED-belysning som placeras under överprisman. Färgen på belysningen kan väljas och anpassas till omgivningen.

Upptäck det smarta planeringsverktyget för plåtdetaljer

En effektiv plåtbearbetning börjar och slutar med nuEvolution från nuIT – det smarta planeringsverktyget som revolutionerar hela din tillverkningsprocess. Kombinera nuEvolution med den imponerande kraften och smidigheten hos Göteneds maskiner för perfekt överblick, bra resultat, kortare ledtider och ökad lönsamhet. Det enda som behövs är en läsplatta eller laptop och ditt finger.

Upptäck nuEvolution
thalmann långbockningsmaskin tz mot vit bakgrund

Tekniska specifikationer

Broschyr
Modell TZ125 4TZ125 6.4TZ125 8TZ125 10
Kapacitet1,25 mm1,25 mm1,25 mm1,25 mm
Arbetsbredd4,5 m6,4 m8,2 m10 m
Anslagsdjup1250 mm1250 mm1250 mm1250 mm
Bockningsnoggrannhet±0,5°±0,5°±0,5°±0,5°
Bockningsområde140°140°140°140°
Bredd böjskena15 mm15 mm15 mm15 mm
Vikt3700 kg4900 kg6200 kg7100 kg
Längd5,3 m7,1 m8,9 m10,7 m
Höjd1860 mm1860 mm1860 mm1860 mm

Tekniska specifikationer

Broschyr
Modell TZ150 4.2TZ150 6.4TZ150 8TZ150 10
Kapacitet1,5 mm1,5 mm1,5 mm1,5 mm
Arbetsbredd4,2 m6,4 m8 m10 m
Anslagsdjup1250 mm1250 mm1250 mm1250 mm
Bockningsnoggrannhet±0,5°±0,5°±0,5°±0,5°
Bockningsområde140°140°140°140°
Bredd böjskena15 mm15 mm15 mm15 mm
Djup1950 mm1950 mm1950 mm1950 mm
Längd4,9 m7,1 m8,9 m11,1 m
Höjd1860 mm1860 mm1860 mm1860 mm

Tekniska specifikationer

Broschyr
Modell TZ200 4.2TZ200 6.4TZ200 8TZ200 10TZ200 12
Kapacitet2,0 mm2,0 mm2,0 mm2,0 mm2,0 mm
Arbetsbredd4,2 m6,4 m8,2 m10 m12,2 m
Anslagsdjup1250 mm1250 mm1250 mm1250 mm1250 mm
Bockningsnoggrannhet±0,5°±0,5°±0,5°±0,5°±0,5°
Bockningsområde140°140°140°140°140°
Bredd böjskena27 mm27 mm27 mm27 mm27 mm
Djup1950 mm1950 mm1950 mm1950 mm1950 mm
Längd4,9 m7,1 m8,9 m10,7 m12,7 m
Höjd1860 mm1860 mm1860 mm1860 mm1860 mm

Tekniska specifikationer

Broschyr
Modell TZ300 4.2TZ300 6.4TZ300 8TZ300 10TZ300 12
Kapacitet2,0 mm2,0 mm2,0 mm2,0 mm2,0 mm
Arbetsbredd4,2 m6,4 m8,2 m10 m12 m
Anslagsdjup1250 mm1250 mm1250 mm1250 mm1250 mm
Bockningsnoggrannhet±0,5°±0,5°±0,5°±0,5°±0,5°
Bockningsområde140°140°140°140°140°
Bredd böjskena35 mm35 mm35 mm35 mm35 mm
Djup1950 mm1950 mm1950 mm1950 mm1950 mm
Längd4,9 m7,1 m8,9 m10,7 m12,7 m
Höjd1860 mm1860 mm1860 mm1860 mm1860 mm
