Thalmann dubbelbockare TD

Upptäck kraften i precision och flexibilitet med Thalmann TD Dubbelbockare! Med avancerad styraxelteknologi erbjuder Thalmann Dubbelbockare TD enastående precision, snabba och exakta rörelser samt imponerande styrka. Den flexibla verktygsgeometrin gör det möjligt att skapa perfekta bockresultat som uppfyller dina krav.

styrsystem till thalmann långbockare tz mot vit bakgrund
thalmann td dubbelbockare mot vit bakgrund
thalmann td dubbelbockare mot vit bakgrund

Thalmann dubbelbockare TD

Mjukvara
Teknisk specifikation
Referenser
Support
Begär en offert

Det ultimata valet för snabb och exakt plåtbearbetning

Thalmann TD Dubbelbockare är ett under av spjutspetsteknologi inom profiltillverkning. Med hjälp av 5 torsionsaxlar styrs samtliga rörelser i bockningsprocessen ypperligt precist och skapar fullständig parallellitet utmed hela maskinens längd.

Exaktheten i rörelserna fås genom monterade pulsgivare på varje axel. Den synkroniserade kraftöverföringen fullständigt utraderar den vridning som normalt uppträder över tid. Det innebär att en TD dubbelbockare åstadkommer en noggrannhet på +/- 0,5° från maskinens första bockning till dess sista.

Med Thalmann dubbelbockare TD får du:

  • Ökad bockningsprecision och stort fritt utrymme runt böjprismorna
  • Högre bockningshastighet och mer flexibilitet
  • Lägre produktionskostnader och ökat kapacitetsutnyttjande
  • Bättre genomlopp och ökad kapacitet
  • Bättre kvalitet på tillverkade detaljer och lägre styckekostnad
  • Smidiga (lean) tillverkningsprocesser och ökad säkerhet
  • Tillgång till nya marknader och konkurrensfördelar
  • Minimala underhållsbehov och lång livslängd
  • Integrerade automatiklösningar och öppna styrsystem (interfaces)

Funktioner

  • Verktygsgeometri med 275° fritt utrymme runt bockpunkten
  • Indragen böjbalksgeometri
  • Helautomatiskt gripklosystem
  • Anslag i flera sektioner möjliggör samtidig bockning av flera kortare profiler
  • Dynamisk rörelseteknologi förflyttar flera maskindelar parallellt
  • Kraftfördelning via torsionsaxlar, absolut jämnt utmed hela maskinlängden
  • Högpresterande hydraulik med bla oljekylare
  • Lågfriktions CDF stödbord
  • Flerzons bomberingssystem
  • Intuitiv styrning med stor pekskärm
  • ”Fjärrunderhåll” via Team Viewer
utbytbara verktyg i en thalmann dubbelbockare

De viktigaste fördelarna

Ökad bockningsprecision och stort fritt utrymme runt böjprismorna.

Högre bockningshastighet och mer flexibilitet.

Bättre kvalitet på tillverkade detaljer och lägre styckekostnad.

Kapacitet

Minimala underhållsbehov och lång livslängd.

Arbetslängd

3200 – 12200

Anslagsdjup

1250 mm

Ståltjocklek

1,25 – 2,0

Dynamisk bockningsteknologi

Avsevärda kostnadminskningar kan uppnås genom snabbare bockningsprocesser. Detta uppnås genom att flera maskinaxlar är i rörelse samtidigt. Denna innovation är framtagen för att snabba upp bockningsprocessen utan att man därför förlorar i bockningsdynamik eller noggrannhet. Dynamic Folding technology är grundbulten i höjd produktivitet och ett ökat kapacitetsutnyttjande i varje bockningsoperation. Tekniken med samtidiga rörelser säkerställer att stopp i bockningsprocessen reduceras till ett minimum.

bockad plåt i thalmann td dubbelbockare

Synkroniserade drivaxlar

Thalmanns system för drivning via torsionsaxlar ger bockade detaljer med fantastisk precision och reproducerbarhet, oöverträffat och unikt för Thalmanns bockningsmaskner. Den synkroniserade kraftöverföringen är själva kärnan i Thalmanns konstruktionskoncept och är jämförbar med den mekaniska styrningen i moderna flygplan. Axlarnas rörelser styrs av pulsräknare med 5000 positioner per varv. Ingen annan bockningsmaskin kan prestera detaljer med samma noggrannhet som denna teknologi erbjuder.

synkroniserade drivaxlar på thalmann långbockare tz mot vit bakgrund

Modulär verktygsgeometri

Som standard levereras maskinen med en rak underbalk med en vinkel på endast 35°. Detta möjliggör tillverkning av profiler med ett höjd-/djupförhållande på 3:4.

modulär verktygsgeometri med rak överbalk och rak underbalk i thalmann maskin

Säkerhet

Säkerheten är av största vikt och vi har höjt ribban ännu en nivå med vår Thalmann TD dubbelbockare. Den har nu klassens bästa säkerhetsfunktioner som standard med tre strategiskt placerade skannrar som täcker hela golvytan (framsidan, vänster och höger sida). Dessa skannrar aktiveras inom 1250 mm från bockningslinjen, vilket garanterar operatörernas säkerhet. En extra toppmonterad skanner stoppar maskinen när någon kommer in i säkerhetsområdet från framsidan. Detta intuitiva och toppmoderna säkerhetssystem eliminerar behovet av ett 2-operatörsläge i automatiskt läge, vilket möjliggör snabb och säker produktion.

säkerhet med tre skannrar runt thalmann td dubbelbockare

Helautomatiskt gripklosystem

För att ytterligare öka vidden av möjliga profilmått kan en Thalmann TD utrustas med gripklor av olika utseende. Anslagsfingrar i fjäderstål aktiveras automatiskt när minsta anslagsmått med gripklor underskrids.

Multizonbombering av böjbalken

Exakt bockade profiler med samma vinkel utmed hela längden är vad du förväntar dig av en bra långbockningsmaskin. Bomberingssystemet med graderade skalor på alla klockor möjliggör en snabb och exakt justering. En Thalmannmaskin är känd för hög noggrannhet och litet behov av bombering, men när så erfordras justeras vinkelavvikelser på nolltid med denna innovation.

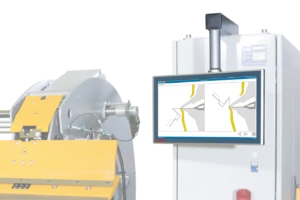

CNC styrsystem med grafik och pekskärm

10 axligt styrsystem från Beckhoff med 21,5” pekskärm i 16:9–format. TDn’s styrystem DS3000 kan köras i tre lägen: manuellt, semiautomatiskt och automatkörning. I styrsystemet kan du rita dina profiler och se dem i 3D. Skissen omvandlas till bockprogram med optimal bockföljdsberäkning och simulering med kollisionskontroll. Det går även att ladda in profiler i DXF-format och från nuIT. Möjlighet till Offlineprogrammering på en annan dator ingår också.

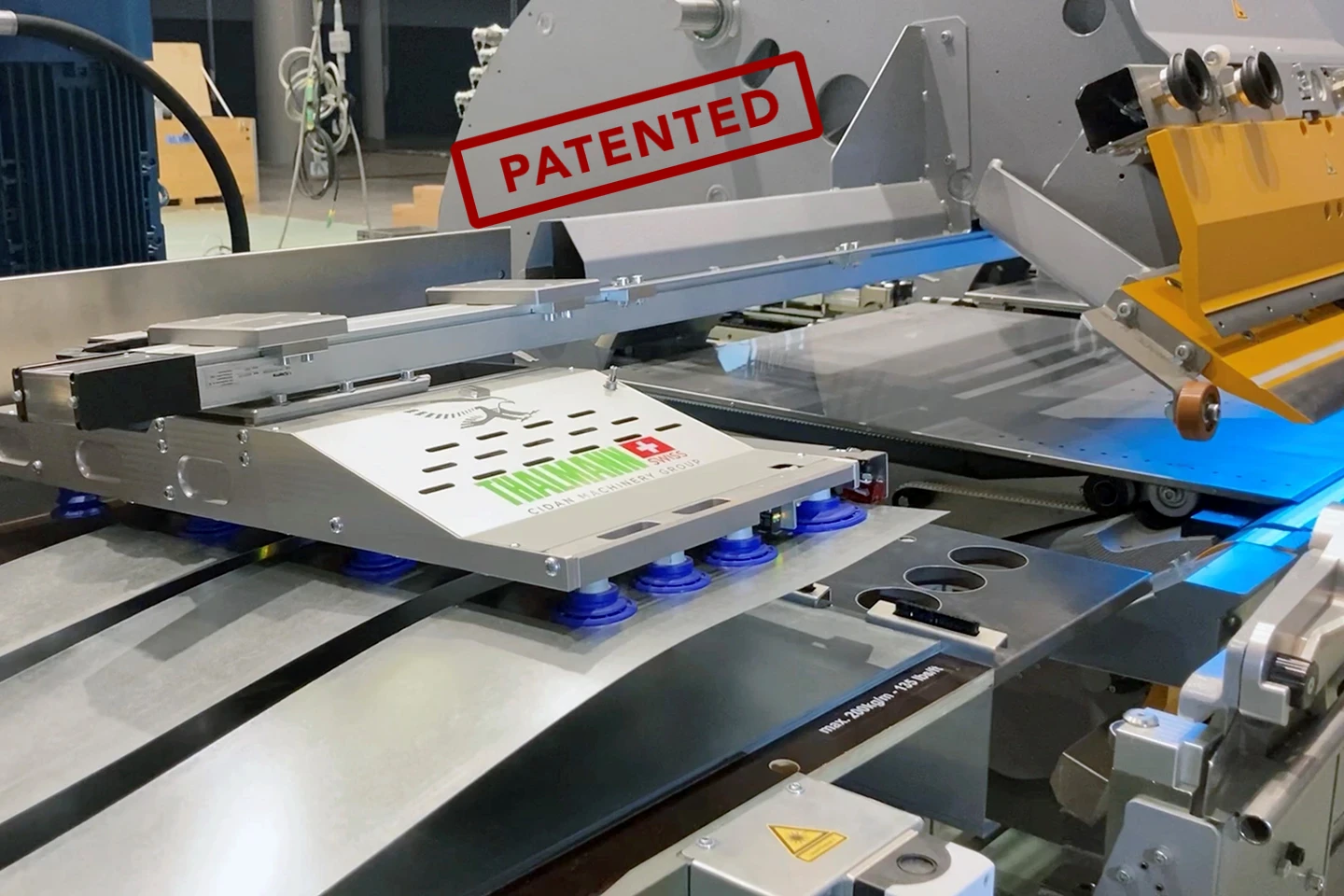

multi head side loader som drar in plåt i en thalmann td dubbelbockare

TILLVAL

Multi Head Side loader

Multi Head Side loader TD kan placera upp till 4 plåtremsor samtidigt när den körs i 4-sektionsläge. Detta innebär minskade laddningstider och avsevärt ökad produktivitet. Det är mer än 40 % snabbare! Varje rad i Multi Head Side loader TD är utrustad med en vakuumkopp och en ultraljudssensor för exakt höjdmätning av ditt plåtlager.

Vår användarvänliga programvara låter dig välja om du vill ladda ett eller flera ämnen, vilket guidar dig till optimal positionering. Upplev mindre slitage och betydligt mer laddkapacitet jämfört med vanliga vakuumkoppar. Med 16 sugkoppar som ger 30 % ökning av sugkraften kan du med säkerhet hantera material upp till 2 mm tjocka.

eldriven rullsax till thalmann långbockare mot vit bakgrund

TILLVAL

Helautomatisk rullsax

Företag som tillämpar metoden att klippa redan bockade profiler kan integrera den operationen direkt i en Thalmann maskin genom att lägga till en helautomatisk rullsax. Genom att välja helautomatisk rullsax undviker man ytterligare investeringar i speciella saxar eller hasplar för att få fram rätt profiler.

Förutom att uppnå högre effektivitet, genom att integrera både bockning och klippning i samma produktionssteg, minskar även risken för repor och stötar på materialet då mindre manuell hantering krävs. Så med en helautomatisk rullsax minskar även kostnader för kassationer.

Systemet är modulärt och på samma skena kan även tex omslags- och rullformningsenheter monteras. Systemet reducerar såväl produktionskostnader som investeringar och kan eftermonteras på alla Thalmann långbockare.

omslags och rullformningsmodul till thalmann td dubbelbockare mot vit bakgrund

TILLVAL

Omslags- och rullformningsmoduler

Modulbyggda och utbytbara omslags- och rullformningsenheter ökar möjligheterna att färdigställa profiler direkt i en Thalmann TD dubbelbockare ytterligare. De monteras på en skena framför maskinen och enhetens rörelse integreras med styrsystemet. Med dessa enheter kan du framställa profiler med mycket snäva mått och små omslag.

Utöver produktivitetsökningen som uppnås genom fler operationer i samma maskin minskar också risken för skador och repor i detaljen eftersom man härigenom eliminerar manuell hantering.

Systemet är modulärt och på samma skena kan även tex en rullsax monteras. Systemet reducerar såväl produktionskostnader som investeringar och kan eftermonteras på alla.

fast loader för placering av mindre remsor på anslaget av en thalmann td dubbelbockare

TILLVAL

Fast loader

Denna smarta lösning automatiserar anslaget av profilen, eliminerar behovet av fingrarna och tillåter placering av små 75 mm plåtremsor i automatiskt läge. Förbättrar anslagshastigheten efter att profilen har vänts, vilket möjliggör helautomatiskt läge för att skapa profiler.

konkav underbalk för mer utrymmer och större flexibilitet på en thalmann td dubbelbockare

TILLVAL

Verktygsgeometri med 275° fritt utrymme

En konkav underbalk, som liknar en getfot, kan levereras som tillval. Detta verktyg möjliggör bockning av profiler med ett höjd-/djupförhållande på 1:2 (tex 30 mm höjd och 60 mm djup). Detta resulterar i avsevärt mycket mer utrymme och ger 275° fritt utrymme runt bockpunkten, en oerhörd flexibilitet vid bockning.

Detta utökar möjligheterna för dina kunder att utforma profiler och detaljer med ännu större fantasi.

detaljvändningsenhet till thalmann långbockare mot vit bakgrund

TILLVAL

Inbyggd detaljvändningsutrustning

En högst påtaglig minskning av den manuella hanteringen åstadkoms med en inbyggd detaljvändare. Varje detalj vänds automatiskt och placeras rätt i gripklorna. Fördelarna med denna utrustning är många: Snabbare hantering, säkrare arbetsmiljö, större noggrannhet och högre kapacitet till lägre kostnad.

Tillsammans med ett integrerat sidoladdningssystem kan CIDAN erbjuda en helautomatiserad drift av bockningsoperationer. Operatörens insatser består då i att fylla på material i laddstationen och ta hand om färdigbockade detaljer.

utbyggbart hanteringsbord till thalmann dubbelbockare td mot vit bakgrund

TILLVAL

Utbyggt hanteringsbord

Att bocka flera detaljer samtidigt eller bocka riktig långa detaljer kan enkelt skötas av en operatör med detta tillbehör.

Ett hanterings- och laddningsbord i kombination med anslagsfingrar och gripklor gör att positioneringen av plåten sker helt automatiskt, vilket ger perfekt reproducerbarhet och högsta noggrannhet detalj efter detalj. Samtidigt skapar detta en säkrare arbetsmiljö för operatören.

Jämfört med en traditionell kantvikmaskin eller långbockare blir den direkta tillverkningskostnaden reducerad till hälften eller mindre i en dubbelbockare med hanteringsbord, och man når ännu längre när det kombineras med sidoladdningsutrustning och automatisk detaljvändning.

dubbla gripklor håller en plåt i en thalmann maskin mot vit bakgrund

TILLVAL

Dubbla gripklor

Med hjälp av dubbla gripklor blir det möjligt att bocka detaljer ner till 200 mm längd. Man placerar enkelt en andra gripklo intill någon/några av de befintliga gripklorna.

Anslagsfingrar av fjäderstål, som aktiveras automatiskt, placeras med fördel på ena eller båda sidorna om dubbelgripklon.

konisk bockning av plåt i en thalmann långbockare mot vit bakgrund

TILLVAL

Anslag med automatisk konbockning

Tillverkning av detaljer med snedställda bockar, konbockning, är möjlig med detta tillval. Det är möjligt att snedställa anslaget till max +- 250 mm. Positionering av materialet sker automatiskt och man kan konbocka i flera sektorer av dubbelbockaren samtidigt.

Detta tillval erbjuder arkitekter och designers helt nya frihetsgrader vid formgivning av tex en byggnads exteriör.

gripklor i sektioner på anslaget på en thalmann långbockare

TILLVAL

Sektionsindelat anslag

Produktivitet och flexibilitet kan ökas dramatiskt med ett sektionsindelat anslag. Man kan då köra flera detaljer bredvid varandra i samma bockcykel och med endast en operatör. Till exempel kan 2 st 3-metersprofiler bockas samtidigt i en 6,4 meters TD dubbelbockare.

verktyg till thalmann i hardox bockar en plåt mot vitbakgrund

TILLVAL

Hardox

För ökad hållbarhet och för särskilt krävande bockning rekommenderas verktyg i HARDOX 400 stål. Därigenom förlängs verktygens livslängd och bibehåller precisionen i detaljer tillverkade vid olika tidpunkter. Denna stålkvalitet är densamma som används i t ex en grävskopas tänder.

De extremt tåliga HARDOX-skenorna kommer att hålla hela maskinens livstid och om det mot förmodan uppstår skador i verktyget kan man svetslaga det. HARDOX i skenorna på en Thalmannmaskin ökar ytterligare maskinens styvhet och stabilitet.

led belysning i en thalmann långbockare för ökad säkerhet

TILLVAL

LED belysning

Operatörens arbetsmiljö och arbetssäkerheten förbättras avsevärt genom en LED-belysning som placeras under överprisman. Färgen på belysningen kan väljas och anpassas till omgivningen.

vakuumgripdon i en thalmann dubbelbockare som positionerar en plåt med liten fläns

TILLVAL

Vakuumgripdon

Komplexa serier blir nu betydligt lättare med hjälp av vakuumgripdon. Uppnå exakt positionering i helautomatiskt läge, speciellt när du arbetar med profiler över 38 mm i höjd.

Denna lösning snabbar inte bara upp dina processer utan ökar också operatörens säkerhet genom att eliminera manuell hantering.

utbytbara verktyg i en thalmann dubbelbockare

TILLVAL

Utbytbara verktyg

Det är fullt möjligt att montera ett antal olika kompletteringsskenor böjbalken. Härigenom utökas ytterligare möjligheterna till olika bockoperationer.

sidoladdning av plåt i en thalmann td dubbelbockare

TILLVAL

Integrerat sidoladdningssystem

Med ett inbyggt sidoladdningssystem erhålls högst märkbara effektivitetsvinster och minskade tillverkningskostnader. De enda momenten som krävs är att fylla laddmagasinet och (möjligtvis) vända detaljer, samt ta hand om färdigbockade profiler. Det automatiska sidoladdningssystemet kan fyllas med material för olika detaljer som skall köras i sekvens.

Laddningsbordet är mobilt, justerbart i höjd och levereras i olika längder. Man kan välja om systemet laddas via laddstation i ”stack” eller materialet kommer direkt från coil via en klippsträcka.

Tillkommande fördelar är flera: kortare cykeltider, säkrare arbetsmiljö, fler moment samlade på mindre golvyta. Ett inbyggt sidoladdningssystem förbättrar noggrannheten och ökar kapaciteten till en lägre kostnad.

Tillsammans med inbyggd detaljvändningsutrustning kan CIDAN erbjuda en helautomatiserad drift av bockningsoperationer. Operatörens insatser består då i att fylla på material i laddstationen och ta hand om färdigbockade detaljer.

m-guard för fjärråtkomst vid uppdatering och diagnosticering

TILLVAL

M-Guard fjärraccess

För att uppnå effektiv fjärråtkomst och ett bredare spektrum av tjänster rekommenderas installation av M-Guard fjärraccess. Därigenom tillförsäkras användaren en säker och direkt länk mellan Thalmanns eget serviceteam och en Thalmannmaskin var den än befinner sig.

M-Guard erbjuder möjligheter till programvaruuppdatering, -diagnostik och problemlösning. Aktuell VPN-teknologi tillförsäkrar systemet säker och snabb dataöverföring. Fjärrunderhåll på detta sätt sänker kostnaderna för underhåll och ökar tillgängligheten genom minimala driftstopp.

hydraulik och oljekylning till en thalmann dubbelbockare för långa krävande arbetspass

TILLVAL

Högpresterande hydraulik med oljekylare

Redan i standardutförande har Thalmann TD dubbelbockare en imponerande kraftkälla och med en 250 liters hydraultank erhålls en rejäl kapacitetsreserv under långa krävande arbetspass.

Trycklös cirkulation i standby-läge borgar för låg energiförbrukning och tyst gång.

Beroende på TD-modell och kraven på utomordentligt korta cykeltider kan maskinen utrustas med högpresterande hydraulik med oljekylning.

Multi Head Side loader

Multi Head Side loader TD kan placera upp till 4 plåtremsor samtidigt när den körs i 4-sektionsläge. Detta innebär minskade laddningstider och avsevärt ökad produktivitet. Det är mer än 40 % snabbare! Varje rad i Multi Head Side loader TD är utrustad med en vakuumkopp och en ultraljudssensor för exakt höjdmätning av ditt plåtlager. Vår användarvänliga programvara låter dig välja om du vill ladda ett eller flera ämnen, vilket guidar dig till optimal positionering. Upplev mindre slitage och betydligt mer laddkapacitet jämfört med vanliga vakuumkoppar. Med 16 sugkoppar som ger 30 % ökning av sugkraften kan du med säkerhet hantera material upp till 2 mm tjocka.

Upptäck det smarta planeringsverktyget för plåtdetaljer

En effektiv plåtbearbetning börjar och slutar med nuEvolution från nuIT – det smarta planeringsverktyget som revolutionerar hela din tillverkningsprocess. Kombinera nuEvolution med den imponerande kraften och smidigheten hos Göteneds maskiner för perfekt överblick, bra resultat, kortare ledtider och ökad lönsamhet. Det enda som behövs är en läsplatta eller laptop och ditt finger.

Upptäck nuEvolution
thalmann td dubbelbockare mot vit bakgrund

Tekniska specifikationer

Broschyr
Modell TD125 4.2TD125 6.4TD125 8.2TD125 10TD125 12
Kapacitet1,25 mm1,25 mm1,25 mm1,25 mm1,25 mm
Arbetsbredd4,5 m6,4 m8,2 m10 m12 m
Anslagsdjup1250 mm1250 mm1250 mm1250 mm1250 mm
Bockningsnoggrannhet±1°±1°±1°±1°±1°
Bockningsområde140°140°140°140°140°
Bredd böjskena10/20 mm10/20 mm10/20 mm10/20 mm10/20 mm
Antal gripdon23456

Tekniska specifikationer

Broschyr
Modell TD150 4.0TD150 6.4TD150 8.2TD150 10TD150 12
Kapacitet1,5 mm1,5 mm1,5 mm1,5 mm1,5 mm
Arbetsbredd4,2 m6,4 m8,2 m10 m12 m
Anslagsdjup1250 mm1250 mm1250 mm1250 mm1250 mm
Bockningsnoggrannhet±0,5°±0,5°±0,5°±0,5°±0,5°
Bockningsområde140°140°140°140°140°
Bredd böjskena10/20 mm10/20 mm10/20 mm10/20 mm10/20 mm
Antal gripdon24578

Tekniska specifikationer

Broschyr
Modell TD200 3.2TD200 4.2TD200 6.4TD200 8.2TD200 10TD200 12
Kapacitet2,0 mm2,0 mm2,0 mm2,0 mm2,0 mm2,0 mm
Arbetsbredd3,2 m4,2 m6,4 m8,2 m10 m12,2 m
Anslagsdjup1250 mm1250 mm1250 mm1250 mm1250 mm1250 mm
Bockningsnoggrannhet±0,5°±0,5°±0,5°±0,5°±0,5°±0,5°
Bockningsområde140°140°140°140°140°140°
Bredd böjskena10/20 mm10/20 mm10/20 mm10/20 mm10/20 mm10/20 mm
Antal gripdon2357911

Tekniska specifikationer

Broschyr
Modell TD200 PLUS 4.6TD200 PLUS 6.4TD200 PLUS 8.2TD200 PLUS 10TD200 PLUS 12
Kapacitet2,0 mm2,0 mm2,0 mm2,0 mm2,0 mm
Arbetsbredd4,6 m6,4 m8,2 m10 m12 m
Anslagsdjup1250 mm1250 mm1250 mm1250 mm1250 mm
Bockningsnoggrannhet±0,5°±0,5°±0,5°±0,5°±0,5°
Bockningsområde140°140°140°140°140°
Bredd böjskena10/20 mm10/20 mm10/20 mm10/20 mm10/20 mm
Antal gripdon5791113

Tekniska specifikationer

Broschyr
Modell TD250 4.6TD250 6.4TD250 8.2TD250 10TD250 12
Kapacitet2,5 mm2,5 mm2,5 mm2,5 mm2,5 mm
Arbetsbredd4,6 m6,4 m8,2 m10 m12 m
Anslagsdjup1250 mm1250 mm1250 mm1250 mm1250 mm
Bockningsnoggrannhet±0,5°±0,5°±0,5°±0,5°±0,5°
Bockningsområde140°140°140°140°140°
Bredd böjskena10/20 mm10/20 mm10/20 mm10/20 mm10/20 mm
Antal gripdon5791113

Referenser

Vi ska vara din trygga one-stop-partner och alltid leverera hållbara och effektiva plåtbearbetningslösningar för just dina behov. Här nedan kan du läsa om några av de kunder som valt våra maskiner för sin plåtbearbetning. Om du vill ha någon referens i närheten av dig – tveka inte att höra av dig, vi har kunder över hela världen och det finns säkert någon nära dig!

Spenglerei & Bedachungen Sieber GmbH I Tyskland

Spenglerei & Bedachungen Sieber GmbH I Tyskland

En sann bayersk hantverksentusiast Mästerplåtslagaren och takläggaren Markus Sieber är även…

Läs mer
Hornsey Steel i England

Hornsey Steel i England

Ett arv av kvalitet inom ståltillverkning Harry Disley, VD för Hornsey Steel, och Peter Garvey…

Läs mer
METAFLEX Kanttechnik GmbH

METAFLEX Kanttechnik GmbH

En framgångshistoria i Österrike METAFLEX Kanttechnik GmbH, beläget i St. Pölten-Unterradlbe…

Läs mer
Schrag Kantprofile GmbH

Schrag Kantprofile GmbH

I hela Europa har kunderna stort förtroende för SCHRAG-gruppen, vars huvudkontor ligger i Hilchen…

Läs mer
Ramseyer & Dilger AG

Ramseyer & Dilger AG

Investerar i en TD dubbelbockare från THALMANN Ett av de mest välkända, schweiziska plåtsla…

Läs mer
Gustav Barth

Gustav Barth

Barth investerar i både enkel- och dubbelbockare! För mer än 150 år sedan började företage…

Läs mer
Brändle Bedachungen AG

Brändle Bedachungen AG

Lyfter sin verksamhet ytterligare med Thalmann Sedan Heinz Brändle överlät sin verksamhet til…

Läs mer
Lindab Profil, Danmark

Lindab Profil, Danmark

Investering i längd skapade rekordkort återbetalningstid Lindab Profil i Jels, Danmark, ingår…

Läs mer
