Möt ”Big Mama” – Thalmann TC Dubbelbockare

Thalmann TC Dubbelbockare är synonym med storlek, styrka och kraft. Med VFD Designprincipen, förskjuten geometri av böjbalkar, helautomatiskt gripsystem, DFT-drivenhet och zonbaserad bombering för böjbalkar sätter den en ny standard inom dubbelbockning.

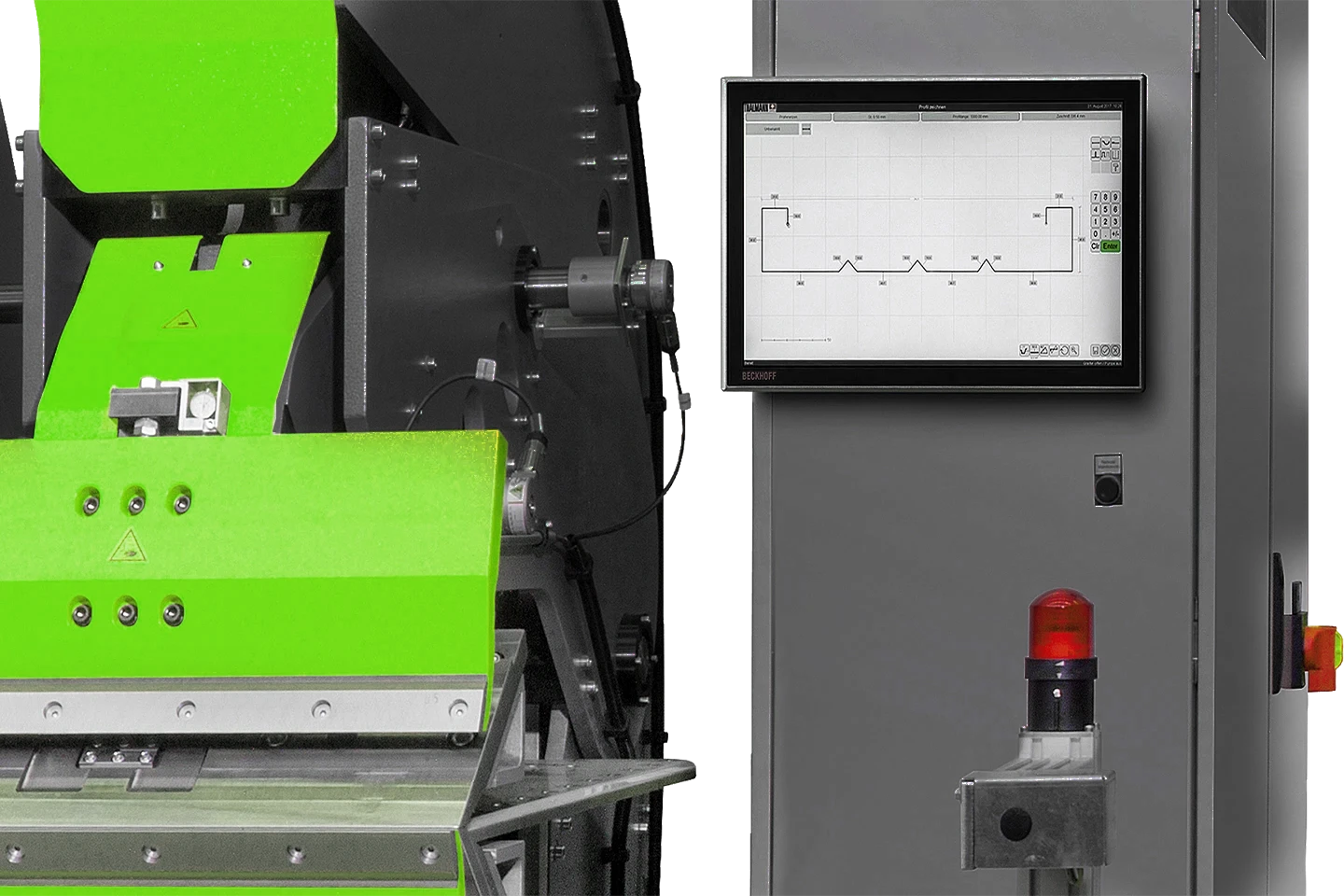

styrsystem till thalmann långbockare tz mot vit bakgrund

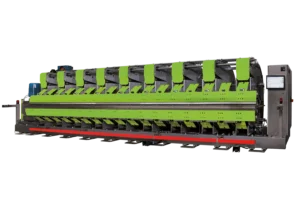

thalmann dubbelbockare tc mot vit bakgrund
thalmann dubbelbockare tc mot vit bakgrund

Thalmann dubbelbockare TC

Mjukvara
Support
Teknisk specifikation
Begär en offert

Det ultimata beviset på kvalitet och precision

Precisionen för “Big Mama” härleds till detaljer som roterande pulsgivare direkt på torsionsaxeln. Torsionsdrivaxlarna utraderar den ”vridning” som vanligtvis sker över tiden. Det betyder att TC-dubbelbockare kommer att producera en detalj med 60 bockar med en otrolig slutavvikelse på 2 mm!

Denna kraftfulla maskin är redo att hantera de mest utmanande plåtbearbetningsprojekten. Om du letar efter pålitlighet och prestanda, är Thalmann TC Dubbelbockare det självklara valet. Ta steget mot en effektivare produktion med ”Big Mama”!

tjock plåt bockas i thalmann tc dubbelbockare

Funktioner

  • VFD (Vertikal kraftdrivning) designprincip
  • Förskjuten geometri av böjbalkar
  • Helautomatiskt gripsystem
  • Gripfunktion i flera sektioner
  • Hög dynamisk DFT-drivning
  • Kinetisk synkroniseringsaxelteknik
  • Högprestanda hydraulik med oljekylare
  • Fjärrstyrning via TeamViewer
  • Uppläggningsbord CNS med låg friktion
  • Bombering för böjbalkar i flera zoner
  • Styrsystem CNC, med grafisk pekskärm
verktyg till thalmann i hardox bockar en plåt mot vitbakgrund

De viktigaste fördelarna

Förskjuten geometri av böjbalkar

Helautomatiskt gripsystem

Gripfunktion i flera sektioner

Kapacitet

Minimala underhållsbehov och lång livslängd.

Arbetslängd

4000 – 12000

Anslagsdjup

1250 mm

Ståltjocklek

3,0

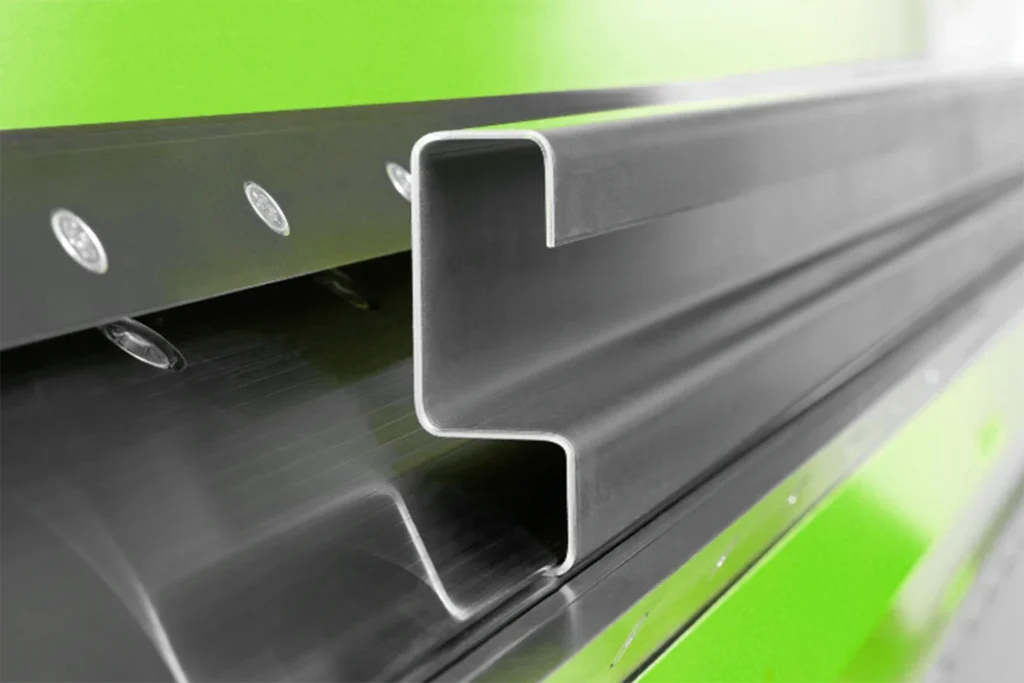

Dynamisk bockningsteknologi

Avsevärda kostnadminskningar kan uppnås genom snabbare bockningsprocesser. Detta uppnås genom att flera maskinaxlar är i rörelse samtidigt. Denna innovation är framtagen för att snabba upp bockningsprocessen utan att man därför förlorar i bockningsdynamik eller noggrannhet. Dynamic Folding technology är grundbulten i höjd produktivitet och ett ökat kapacitetsutnyttjande i varje bockningsoperation. Tekniken med samtidiga rörelser säkerställer att stopp i bockningsprocessen reduceras till ett minimum.

bockad plåt i thalmann td dubbelbockare

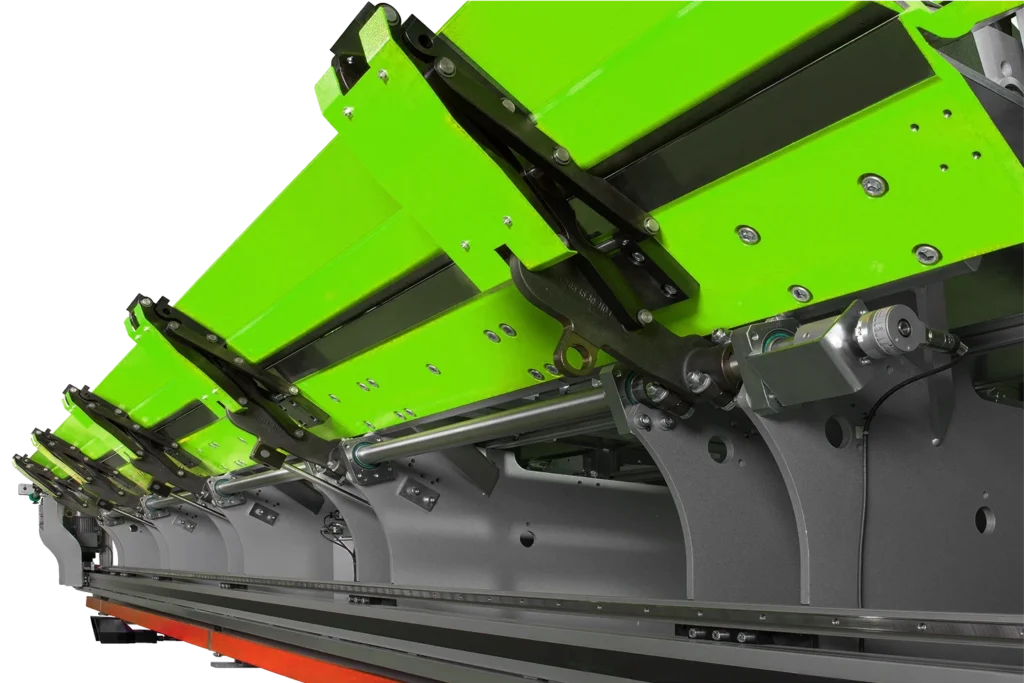

Synkroniserade drivaxlar

Thalmanns system för drivning via torsionsaxlar ger bockade detaljer med fantastisk precision och reproducerbarhet, oöverträffat och unikt för Thalmanns bockningsmaskner. Den synkroniserade kraftöverföringen är själva kärnan i Thalmanns konstruktionskoncept och är jämförbar med den mekaniska styrningen i moderna flygplan. Axlarnas rörelser styrs av pulsräknare med 5000 positioner per varv. Ingen annan bockningsmaskin kan prestera detaljer med samma noggrannhet som denna teknologi erbjuder.

synkroniserade drivaxlar på thalmann långbockare tz mot vit bakgrund

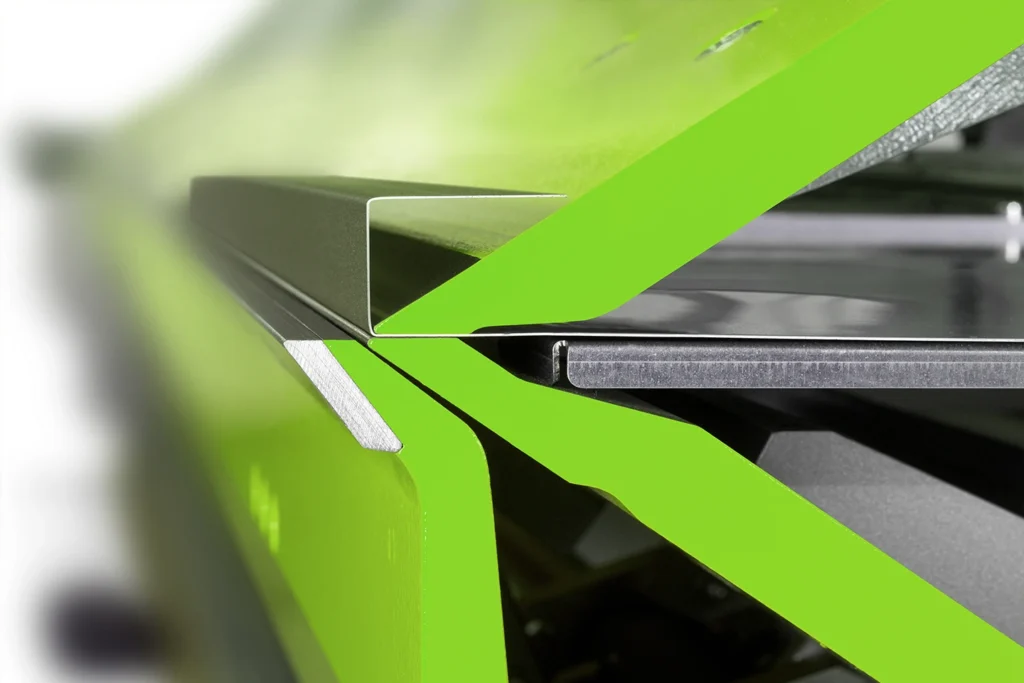

Modulär verktygsgeometri

Som standard levereras maskinen med en rak underbalk med en vinkel på endast 35°. Detta möjliggör tillverkning av profiler med ett höjd-/djupförhållande på 3:4.

modulär verktygsgeometri med rak överbalk och rak underbalk i thalmann maskin

Underhåll och support via TeamViewer

Styrsystemet på en Thalmann kan fjärrstyras via TeamViewer. Därigenom kan du som användare få snabb och effektiv support beträffande såväl applikationer som felsökning.

m-guard för fjärråtkomst vid uppdatering och diagnosticering

Helautomatiskt gripklosystem

För att ytterligare öka vidden av möjliga profilmått kan en Thalmann TC utrustas med gripklor av olika utseende. Anslagsfingrar i fjäderstål aktiveras automatiskt när minsta anslagsmått med gripklor underskrids.

Multizonbombering av böjbalken

Exakt bockade profiler med samma vinkel utmed hela längden är vad du förväntar dig av en bra långbockningsmaskin. Bomberingssystemet med graderade skalor på alla klockor möjliggör en snabb och exakt justering. En Thalmannmaskin är känd för hög noggrannhet och litet behov av bombering, men när så erfordras justeras vinkelavvikelser på nolltid med denna innovation.

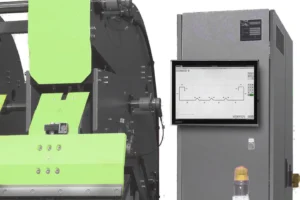

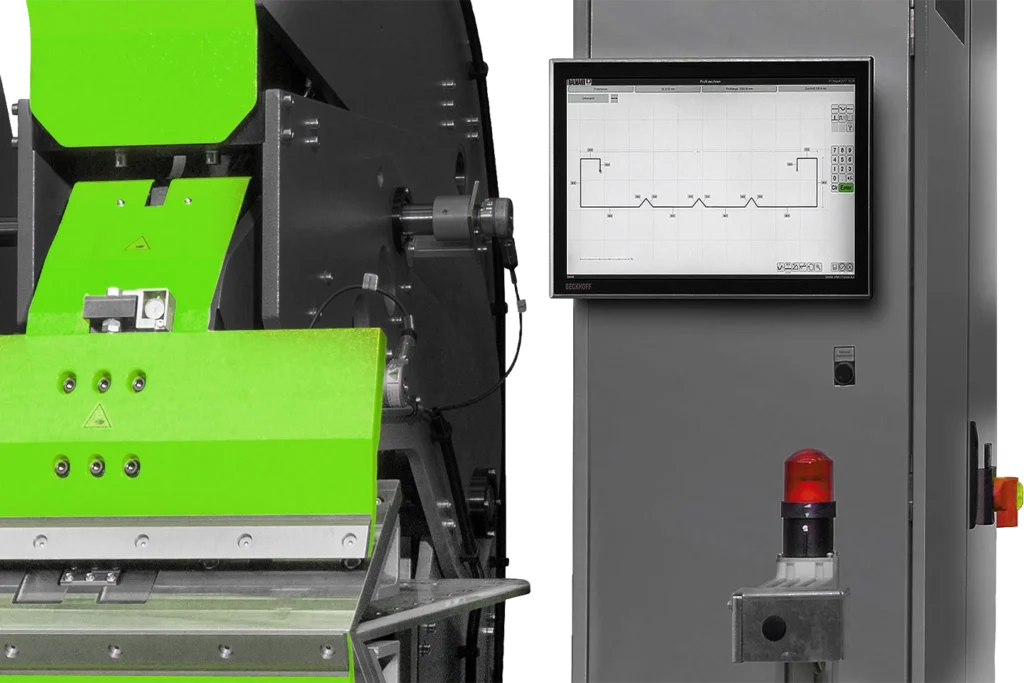

CNC styrsystem med grafik och pekskärm

10 axligt styrsystem från Beckhoff med 21,5” pekskärm i 16:9–format. TCn’s styrystem DS3000 kan köras i tre lägen: manuellt, semiautomatiskt och automatkörning. I styrsystemet kan du rita dina profiler och se dem i 3D. Skissen omvandlas till bockprogram med optimal bockföljdsberäkning och simulering med kollisionskontroll. Det går även att ladda in profiler i DXF-format och från nuIT. Möjlighet till Offlineprogrammering på en annan dator ingår också.

eldriven rullsax till thalmann långbockare mot vit bakgrund

TILLVAL

Helautomatisk rullsax

Företag som tillämpar metoden att klippa redan bockade profiler kan integrera den operationen direkt i en Thalmann maskin genom att lägga till en helautomatisk rullsax. Genom att välja helautomatisk rullsax undviker man ytterligare investeringar i speciella saxar eller hasplar för att få fram rätt profiler.

Förutom att uppnå högre effektivitet, genom att integrera både bockning och klippning i samma produktionssteg, minskar även risken för repor och stötar på materialet då mindre manuell hantering krävs. Så med en helautomatisk rullsax minskar även kostnader för kassationer.

Systemet är modulärt och på samma skena kan även tex omslags- och rullformningsenheter monteras. Systemet reducerar såväl produktionskostnader som investeringar och kan eftermonteras på alla Thalmann långbockare.

omslags och rullformningsmodul till thalmann td dubbelbockare mot vit bakgrund

TILLVAL

Omslags- och rullformningsmoduler

Modulbyggda och utbytbara omslags- och rullformningsenheter ökar möjligheterna att färdigställa profiler direkt i en Thalmann långbockare ytterligare. De monteras på en skena framför maskinen och enhetens rörelse integreras med styrsystemet. Med dessa enheter kan du framställa profiler med mycket snäva mått och små omslag.

Utöver produktivitetsökningen som uppnås genom fler operationer i samma maskin minskar också risken för skador och repor i detaljen eftersom man härigenom eliminerar manuell hantering.

Systemet är modulärt och på samma skena kan även tex en rullsax monteras. Systemet reducerar såväl produktionskostnader som investeringar och kan eftermonteras på alla.

konkav underbalk för mer utrymmer och större flexibilitet på en thalmann td dubbelbockare

TILLVAL

Indragen böjbalksgeometri

Arkitekter, industri- och fasaddesigners söker ständigt efter nya unika profilgeometrier. Med böjbalken på en TC dubbelbockare, som är indragen med 15 mm bakom bockpunkten och i 15° vinkel, kan ett bredare spektrum av olika profiler framställas med lätthet. Med denna egenskap kan du som innehavare av en Thalmann TC bredda ditt produktsortiment och utveckla din verksamhet.

dubbla gripklor håller en plåt i en thalmann maskin mot vit bakgrund

TILLVAL

Dubbla gripklor

Med hjälp av dubbla gripklor blir det möjligt att bocka detaljer ner till 200 mm längd. Man placerar enkelt en andra gripklo intill någon/några av de befintliga gripklorna.

Anslagsfingrar av fjäderstål, som aktiveras automatiskt, placeras med fördel på ena eller båda sidorna om dubbelgripklon.

konisk bockning av plåt i en thalmann långbockare mot vit bakgrund

TILLVAL

Anslag med automatisk konbockning

Tillverkning av detaljer med snedställda bockar, konbockning, är möjlig med detta tillval. Det är möjligt att snedställa anslaget till max +- 250 mm. Positionering av materialet sker automatiskt och man kan konbocka i flera sektorer av dubbelbockaren samtidigt.

Detta tillval erbjuder arkitekter och designers helt nya frihetsgrader vid formgivning av tex en byggnads exteriör.

gripklor i sektioner på anslaget på en thalmann långbockare

TILLVAL

Sektionsindelat anslag

Produktivitet och flexibilitet kan ökas dramatiskt med ett sektionsindelat anslag. Man kan då köra flera detaljer bredvid varandra i samma bockcykel och med endast en operatör. Till exempel kan 2 st 3-metersprofiler bockas samtidigt i en 6,4 meters TC bockare.

verktyg till thalmann i hardox bockar en plåt mot vitbakgrund

TILLVAL

Hardox

För ökad hållbarhet och för särskilt krävande bockning rekommenderas verktyg i HARDOX 400 stål. Därigenom förlängs verktygens livslängd och bibehåller precisionen i detaljer tillverkade vid olika tidpunkter. Denna stålkvalitet är densamma som används i t ex en grävskopas tänder.

De extremt tåliga HARDOX-skenorna kommer att hålla hela maskinens livstid och om det mot förmodan uppstår skador i verktyget kan man svetslaga det. HARDOX i skenorna på en Thalmannmaskin ökar ytterligare maskinens styvhet och stabilitet.

anslagsfingrar i fjäderstål positionerar plåten i en thalmann tc dubbelbockare

TILLVAL

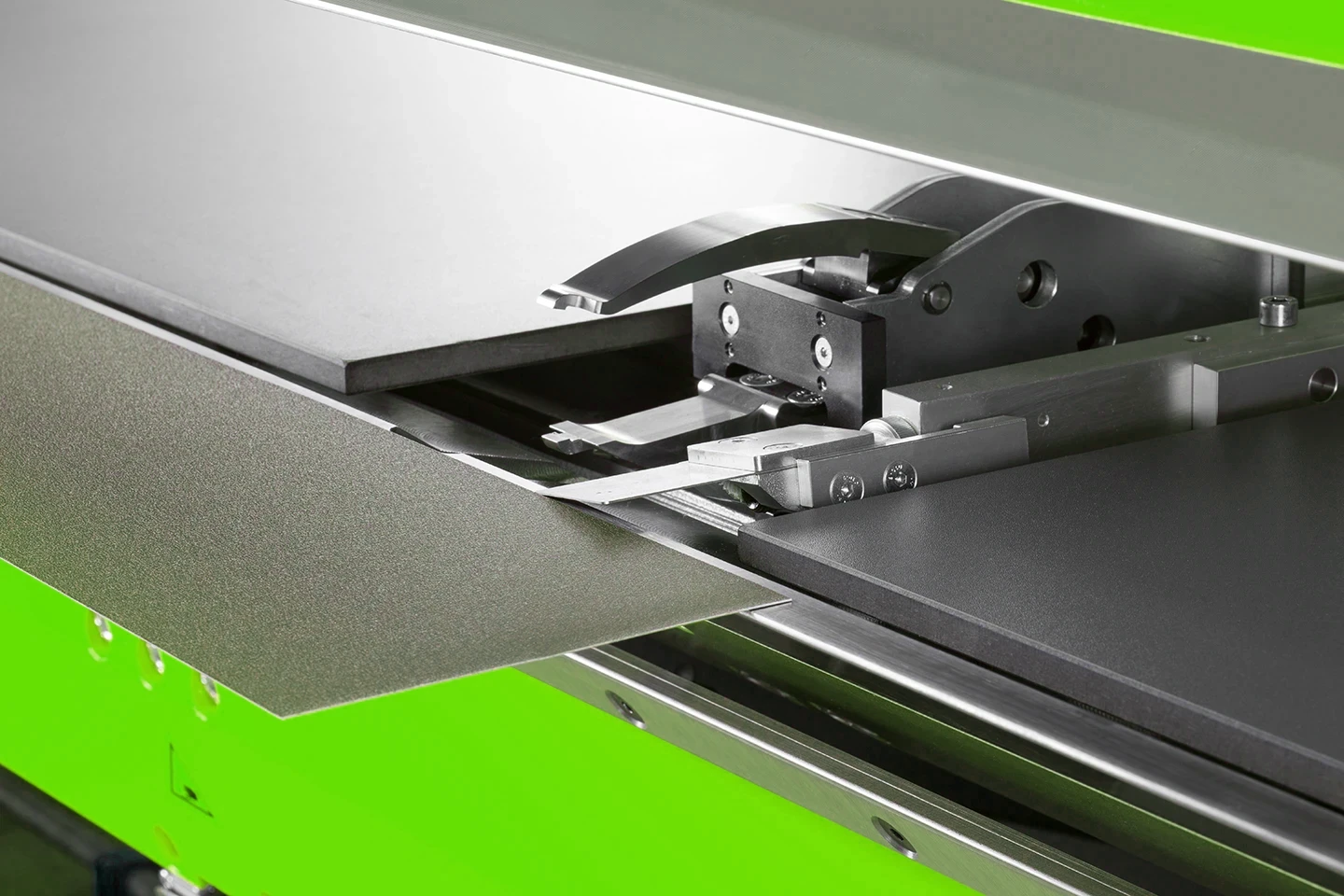

Automatiska anslagsfingrar

Plåtark i dimensioner från 5 mm upp till 1150 mm kan bockas med precision med tillvalet automatiska anslagsfingrar. Automatiska anslagsfingrar aktiveras automatiskt när de behövs och positionerar plåten på rätt ställe.

utbytbara verktyg i en thalmann dubbelbockare

TILLVAL

Utbytbara verktyg

Det är fullt möjligt att montera ett antal olika kompletteringsskenor böjbalken. Härigenom utökas ytterligare möjligheterna till olika bockoperationer.

m-guard för fjärråtkomst vid uppdatering och diagnosticering

TILLVAL

M-Guard fjärraccess

För att uppnå effektiv fjärråtkomst och ett bredare spektrum av tjänster rekommenderas installation av M-Guard fjärraccess. Därigenom tillförsäkras användaren en säker och direkt länk mellan Thalmanns eget serviceteam och en Thalmannmaskin var den än befinner sig.

M-Guard erbjuder möjligheter till programvaruuppdatering, -diagnostik och problemlösning. Aktuell VPN-teknologi tillförsäkrar systemet säker och snabb dataöverföring. Fjärrunderhåll på detta sätt sänker kostnaderna för underhåll och ökar tillgängligheten genom minimala driftstopp.

hydraulik och oljekylning till en thalmann dubbelbockare för långa krävande arbetspass

TILLVAL

Högpresterande hydraulik med oljekylare

Redan i standardutförande har Thalmann TD en imponerande kraftkälla och med en 250 liters hydraultank erhålls en rejäl kapacitetsreserv under långa krävande arbetspass.

Trycklös cirkulation i standby-läge borgar för låg energiförbrukning och tyst gång.

Beroende på TD-modell och kraven på utomordentligt korta cykeltider kan maskinen utrustas med högpresterande hydraulik med oljekylning.

Dubbla gripklor

Med hjälp av dubbla gripklor blir det möjligt att bocka detaljer ner till 200 mm längd. Man placerar enkelt en andra gripklo intill någon/några av de befintliga gripklorna.

Anslagsfingrar av fjäderstål, som aktiveras automatiskt, placeras med fördel på ena eller båda sidorna om dubbelgripklon.

Upptäck det smarta planeringsverktyget för plåtdetaljer

En effektiv plåtbearbetning börjar och slutar med nuEvolution från nuIT – det smarta planeringsverktyget som revolutionerar hela din tillverkningsprocess. Kombinera nuEvolution med den imponerande kraften och smidigheten hos Göteneds maskiner för perfekt överblick, bra resultat, kortare ledtider och ökad lönsamhet. Det enda som behövs är en läsplatta eller laptop och ditt finger.

Upptäck nuEvolution

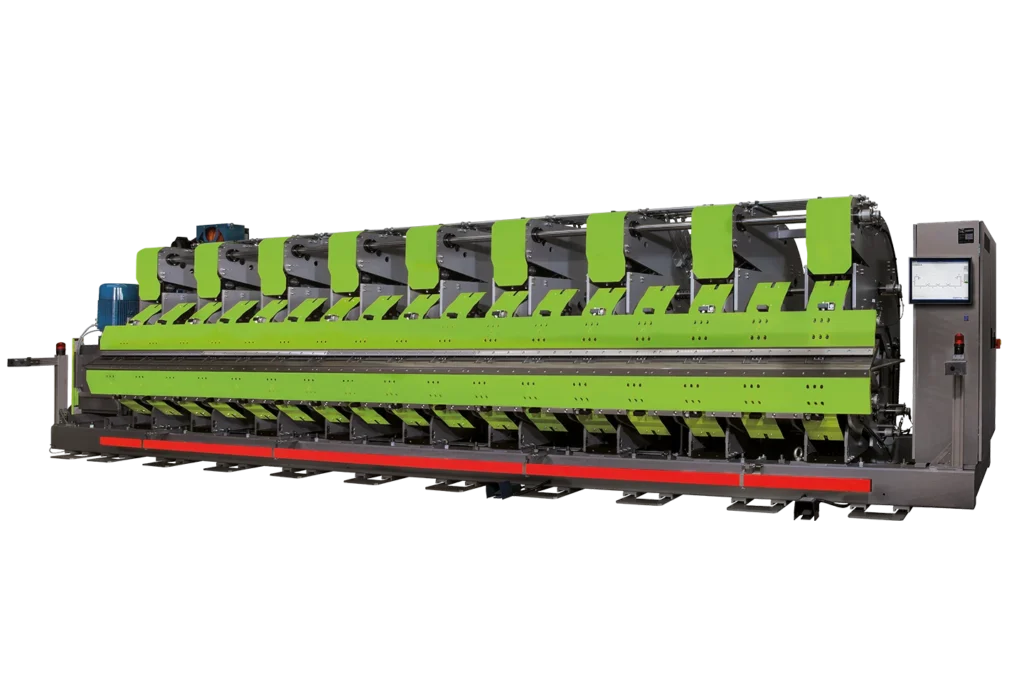

thalmann dubbelbockare tc mot vit bakgrund

Tekniska specifikationer

Broschyr
Modell TC300 4.2TC300 6.4TC300 8.2TC300 10TC300 12
Kapacitet3,0 mm3,0 mm3,0 mm3,0 mm3,0 mm
Arbetsbredd4,2 m6,4 m8,2 m10 m12 m
Anslagsdjup1250 mm1250 mm1250 mm1250 mm1250 mm
Bockningsnoggrannhet±0,5°±0,5°±0,5°±0,5°±0,5°
Bockningsområde140°140°140°140°140°
Bredd böjskena12 mm12 mm12 mm12 mm12 mm
Antal gripdon4681012
