Rullformningsmaskin WIDE

Rullformningsmaskin WIDE från CIDAN är unik med sin robusthet och hållbarhet. Designad med 14-30 stationer och 85 mm axlar, är den byggd för tuffa uppgifter. Dess avancerade AMK styrsystem tillåter programmering av 50 olika rader, med en smart funktion för materialbesparing som minimerar spill genom automatisk anpassning.

rullformningsmaskin för olika plåtprofiler mot vit bakgrund

WIDE

CIDAN rullformningsmaskin WIDE är en av de mest robusta och gediget konstruerade i branschen. Letar du efter en maskin som skall hålla länge, då har du hittat den! CIDAN WIDE rullformningsmaskin är utrustad med mellan 14-30 stationer och 85 mm axlar, vilket gör den byggd för att tåla mycket. Med AMK styrsystem kan du programmera upp till 50 rader med olika antal och längder. Styrsystemet har ett “materialbesparings-läge” som automatiskt stoppar maskinen och ställer om, så att du får ut mesta möjliga av ditt material. Undvik höga underhållskostnader och slöseri av material med CIDAN rullformningsmaskin WIDE , för korrugerad, PBR eller AG-paneler.

Smarta fördelar

  • Inmatningsenheten har härdade rullager, som säkerställer att materialet styrs perfekt in i rullstationerna.
  • Den främre rullsaxen gör det möjligt för kunden att renklippa materialet.
  • 14 – 30 rullsatser beroende på profil.
  • Pulsgivaren har ett hjul som ligger ovanpå panelen som passerar genom maskinen. Spänningsfjädern möjliggör konstant kontakt mellan pulsgivaren och materialet för jämna och exakta längder.
  • Den hydrauliska gradsaxen styrs av fyra lageraxlar, för gradfri klippning av panelen. Den hydrauliska bakre gradsaxen möjliggör klippning av paneler från 100 mm upp till 18,3 meter långa paneler.

De viktigaste fördelarna

Hög kapacitet, mer än 2000 ton/år på enkelskift.

Robust konstruktion.

Extremt kort återbetalningstid.

Kapacitet

En robust rullformare med härdade rullager som säkerställer att materialet styrs perfekt in i rullstationerna.

Styrsystem

50 rader

Kapacitetsområde

100 mm – 18,3 m

Antal stationer

14 – 30

Inmatningsguide

Inmatningvalsar i härdat stål med rullager säkerställer perfekt inmatning till verktygsstationerna. Styrskenorna är fullt justerbara via handhjul både på vänster och höger sida.

Främre rullsax

Främre rullsax som minskar spillet. Styrsystemet beräknar när maskinen behöver stanna och klipper av plåten. Efter klippet matas plåten återigen fram och den sista detaljen formas färdigt. Den bakre saxen slutför sedan den sista klippningen.

Kromade verktyg

För att forma den önskade panelen finns det mellan 14 och 30 verktygsstationer tillgängliga. De två sista stationerna används specifikt för bearbetning av material med tjocklekar som varierar från 37 mm till 61 mm. Maskinen är utrustad med robusta axlar på 85 mm och valsformarna är tillverkade av Cr45-stål med en yta av hård krom för ökad hållbarhet. Designen av alla verktyg sker genom användning av Cobra Engineerings avancerade designprogramvara.

kormade verktygsstationer i en rullformningsmaskin mot vit bakgrund

Verktygsstationerna är justerbara i höjd

Varje verktygsstation är utrustad med en indikator som visar verktygets höjd, vilket förenklar processen att justera för olika materialtjocklekar.

verktygsstationer från sidan i en rullformningsmaskin mot vit bakgrund

Inkapslade lager

Vridlagren som axlarna är monterade i är inkapslade, vilket möjliggör en smidig överföring av kraften från drivsystemet.

inkapslade lager in en rullformningsmaskin mot vit bakgrund

Gummerade inmatningsvalsar

Gummerade inmatningsvalsar säkerställer störningsfri inmatning av plåten, utan risk att plåten glider eller matas snett genom verktygsstationerna.

Staplingsenhet

Stapla de färdiga panelerna på en staplingsenhet. Tillgängliga i olika längder med en kapacitet på upp till 3500 kg.

CNC klippsträcka

Montera en CNC klippsträcka med utmatningsstöd ovanpå rullformningsmaskinen.

rullformningsmaskin för olika plåtprofiler mot vit bakgrund

Skjutbara skyddsburar

Skjutbara skyddsburar istället för öppningsbara sidoskydd.

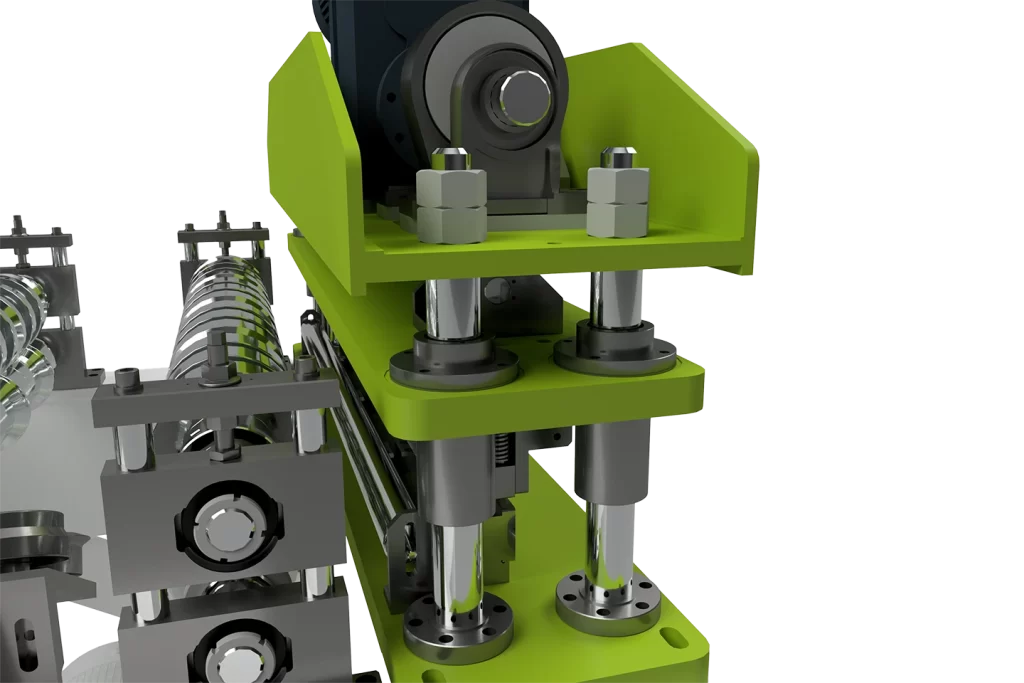

Bakre sax

Den bakre saxen är elektrisk och och löper på fyra stag för gradfria klippa och rena kanter på panelerna. Den bakre saxen kan klippa från 100 mm och ända upp till 18,3 m långa paneler. Den elektriska motorn är underhållsfri och högeffektiv samtidigt som den är energibesparande. Den bakre saxen är utrustad med fjäderbelastad plåttillhållare som stabiliserar panelen under klippet.

bakre sax i en rullformningsmaskin mot vit bakgrund

Upptäck det smarta planeringsverktyget för plåtdetaljer

En effektiv plåtbearbetning börjar och slutar med nuEvolution från nuIT – det smarta planeringsverktyget som revolutionerar hela din tillverkningsprocess. Kombinera nuEvolution med den imponerande kraften och smidigheten hos Göteneds maskiner för perfekt överblick, bra resultat, kortare ledtider och ökad lönsamhet. Det enda som behövs är en läsplatta eller laptop och ditt finger.

rullformningsmaskin för olika plåtprofiler mot vit bakgrund

Tekniska specifikationer

Modell WIDE
AMK styrsystem50 rader
Hydraulisk gradsax4 lagringsaxlar
Kapacitetsområde100 mm – 18,3 m
Stationer14 – 30
Axel85 mm
