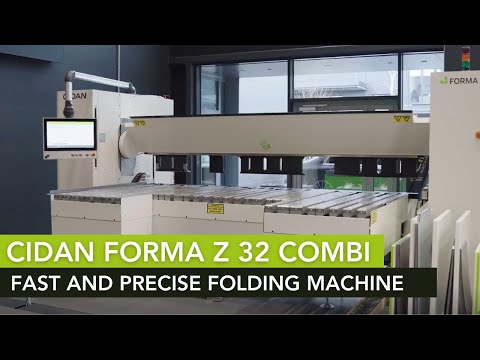

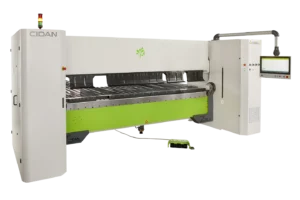

Göteneds upp/ned bockare FORMA Z
Göteneds FORMA Z kantvikmaskin återspeglar våra erfarenheter och kunskaper inom maskintillverkning som byggts upp sedan 1907. FORMA Z är snabb, noggrann och utformad för kontinuerlig drift. Göteneds upp ned bockare FORMA Z är en kraftfull, mångsidig och effektiv produktionsresurs som uppfyller alla de viktiga kriterier du bör ställa på en industriell kantvikmaskin.
Flexibilitet, precision och ergonomi
Böjbalkens design möjliggör bockning på enkelt sätt i båda riktningarna. Kombiprismans rotation mellan två verktygsuppsättningar och den unika geometrin ger dig oöverträffat arbetsutrymme. Verktygslåsningen är automatisk för snabbt verktygsbyte och kort uppsättningstid. Detta, i kombination med full segmentering av verktygen i över-, under och böjbalk, ger dig maximala möjligheter att forma dina detaljer.
Servoelektriska drivsystem garanterar maximal precision i positionering och i bockning. I kombination med vår CNC-styrda bombering kan vi bocka olika material och tjocklekar på bästa sätt.
Anslagskonfigurationen är helt flexibel (J, L, U-form) för att stämma överens med produktionsbehoven.
Rationalisera och effektivisera ditt arbete
Tillsammans med vakuumsugkoppar som automatiskt positionerar ditt material, effektiviseras och optimeras ditt arbete avsevärt. Det stora antalet vakuumenheter med många sugkoppar håller fast ämnet var som helst på anslaget. Positionering för varje bockningslinje sker automatiskt, operatören behöver bara rotera plåtarna.
I kombination med att ha flera verktygsuppsättningar ökar du produktionen med bästa flexibilitet, precision, säkerhet och ergonomi – med eller utan en robot.
De viktigaste fördelarna
Tid—ingen vändning av ämnet och du har en halvautomatisk bockningsprocess vilket sparar tid och pengar.
Hastighet—helt elektiskt manövrerad maskin med excentrisk överbalkrörelse, vilket minskar kostnaden per ämne.
Noggrannhet och precision—segmentering av alla verktyg i kombination med den automatiska bomberingen av böjbalken breddar utbudet av de detaljer som kan bockas.
Kapacitet
Vare sig du kör korta eller långa serier, en plåtdetalj åt gången eller flera, små detaljer eller stora, lådformade detaljer eller svep med blandning av z-bockar och vikning i mitten – detta är maskinen för dig!
Arbetslängd
3200 – 4100
Ståltjocklek
3,0 – 2,0
Upp/Ned bockare
FORMA Z dubbelbockare är främst till för bockning av komplexa detaljer med krävande hantering. Maskinen bockar både upp och ner och minimerar operatörens behov att vända materialet vid tillverkning.

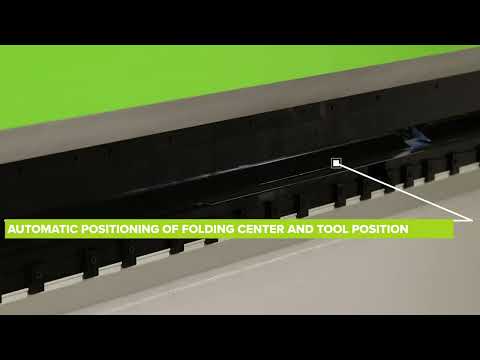

CNC-styrt bockcentrum
Bockcentrum justeras automatisk av styrsystemet efter materialtyp och tjocklek, vilket säkerställer att rätt radie uppnås.
Ett justerbart bockcentrum möjliggör en avancerad
bockningsteknik.
CNC-styrd plåttjockleksinställning och växlingsposition
Plåttjockleksinställningen justeras automatisk genom styrsystemet.
Böjbalken roterar 150 mm fritt från bockningslinjen, vilket gör det möjligt att enkelt rotera runt redan bockade flänsar – nödvändigt för att kunna växla mellan
uppbockning och nerbockning.
Automatisk verktygsdetektering av böjverktyg
För att säkerställa att inte skador uppstår på verktyg och maskin så kontrollerar vår automatiska avkänning om rätt böjverktyg används enligt styrsystemet. Har ett felaktigt böjverktyg monterats, så kommer maskinen att larma innan ett program kan köras.
FORMA Z är den enda maskinen på marknaden som har denna funktion.
Överprisma: två olika modeller
Göteneds upp ned bockare FORMA Z kan levereras med två olika överprisman:
- Roterande kombiöverprisma
- Rakt överprisma
Överbalk
Med det roterbara överprismat får man två
verktygsgeometrier, med oöverträffad flexibilitet för formning. Ett byte från ett verktygsläge till ett annat går på mindre än 10 sek.
Med roterande överprisma ökar flexibiliteten för att tillverka olika typer av profiler. Detta ger möjlighet att tillverka en stor variation av detaljer utan behov av verktygsbyten.
När du bara bockar 4-sidiga lådor och inte har behov av utrymmet den 45° kombiöverprisman erbjuder, kan du välja den raka överprisman utan rotation.
Överprismats drivning
Överprismat drivs med excentrar vilka minimerar slitage under rörelse och säkerställer lång livslängd.
Dubbelsidig excenterdrivning skapar ett högt klämtryck, vilket är en stor fördel vid klämning av omslag.
Hög öppnings- och stängningshastighet.
Klämtrycket anges i styrsystemet för respektive material så att även känsliga material kan hanteras.
Automatisk smörjning
Göteneds upp ned bockare FORMA Z är utrustad med ett automatiskt smörjsystem.
Gejdrar, lager och kugghjul får rätt mängd smörjmedel utefter hur maskinen används.
Smörjsystemet är automatiskt.
Böjbalk
Böjbalken drivs på båda sidor av 4 kW motorer, den är kraftigt byggd, mycket styv och stabil.
Böjbalk som främre anslag
Böjbalken kan användas som främre anslag upp till 148 mm och möjliggör körning av olika stora ämnen utan behov av omprogrammering.
CNC-styrt bockcentrum
Bockcentrum justeras automatisk av styrsystemet efter materialtyp och tjocklek, vilket säkerställer att rätt radie uppnås.
Ett justerbart bockcentrum möjliggör en avancerad
bockningsteknik.
CNC-styrd plåttjockleksinställning och växlingsposition
Plåttjockleksinställningen justeras automatisk genom styrsystemet.
Böjbalken roterar 150 mm fritt från bockningslinjen, vilket gör det möjligt att enkelt rotera runt redan bockade flänsar – nödvändigt för att kunna växla mellan
uppbockning och nerbockning.
CNC-styrd bombering av böjverktyg
Bombering av böjbalken sker automatiskt och styrs från styrsystemet.
Styrsystemet stödjer olika bomberingsinställningar i samma program så att rätt bombering används för
långsidor respektive kortsidor.
Verktyg
Överprismat:
- Höga segmenterade lådverktyg
- Skarpskena
Böjbalk:
- Segmenterade böjverktyg i varierande bredder
Underbalk:
- Segmenterade verktyg i underbalken, 50 mm höga
Höga segmenterade lådverktyg
Lådverktygen har en frigång på 203 mm i höjd.
Med lådverktygen får du större utrymme och kan bocka profiler med mycket snäva mått.
Lådverktygens segmentbredd är från 35 mm upp till 200 mm.
Fällbara hörnverktyg (option)
Fällbara hörnverktyg möjliggör fullt automatiserade bockningssekvenser vid bockning av 4-sidiga detaljer så som dörrar, paneler, lådor och skåp.
Verktygen vrids automatiskt undan när överprismat körs uppåt för att komma ur detaljen.
Hörnverktyg säljs i par om höger och vänster.
Skarpskena
Överprismat är utrustat med en skarpskena som kan användas till detaljer eller profiler som bockas i full längd, samt när det inte finns risk för krock med redan bockade flänsar.
En fördel med skarpskenans verktygsläge är överprismats lutning på 45°.
Skarpskenan är uppdelad i segment på 800 mm eller 900 mm som ger ett snabbt och enkelt byte och sänker kostnaden om det uppstår skador på verktyget och en del måste bytas ut.
Böjverktyg
Böjverktyg finns i olika bredder från 8 mm upp till 25 mm. Böjverktygen är segmenterade från 35 mm upp till 200 mm i längd.
Böjverktygen har en frigång på 78 mm till verktygsfästet så att detaljer med bocklinjer i offset kan bockas utan att förstöra detaljen.
Underskena
Underskenan (50 mm hög) är segmenterad från 35 mm upp till 200 mm i bredd.
Segmenterade underverktyg i kombination med ett höj och sänkbart anslag ger en maximal flexibilitet vid
bockning av komplicerade detaljer.
Verktygskvalitet och radier
Välj mellan tre verktygskvaliteter:
Standard
Härdade
Premium – Toolox
Alla verktyg till överprismat och underbalken kan levereras med vass kant (S1) men även men även i olika radier (t.ex R1 eller R2).

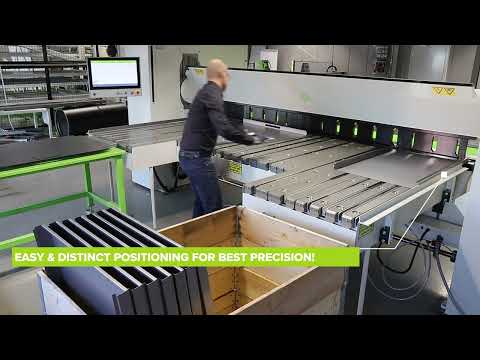

AGS anslagsbord
Anslagsbordet är en stabil konstruktion och drivs med servomotor, kulskruv och linjärstyrningar för hög precision.
Anslagets snabba positionering möjliggör ökad
produktivitet och därmed lägre kostnader per
bockningsoperation.
AGS anslagsbord
Basenheten är U-formad med ett djup på 1550 mm på sidorna och 1050 mm i mitten. Det djupa urtaget i mitten gör det möjligt för operatören att komma närmare bocklinjen. Urtaget är dessutom brett så att det är lättare att nå längre ut mot sidorna och gör det betydligt enklare att arbeta med flera parallella arbetsstationer.
Vid användandet av vacuumkoppar så är anslagsbordet helt plant så att materialet lätt kan flyttas och roteras utan att fastna.
Designa ditt anslag med extra förlängningar för maximalt utnyttjande.
Förlängningarna finns i höger- och
vänsterutförande och längden är anpassad till maskinens arbetslängd.
För större detaljer så som dörrar, paneler och skåp så rekommenderar vi ett J- eller U-format anslag.
Anslagsbordet är designat så att en operatör kan hantera upp till 3 m respektive upp till 4 m långa detaljer.

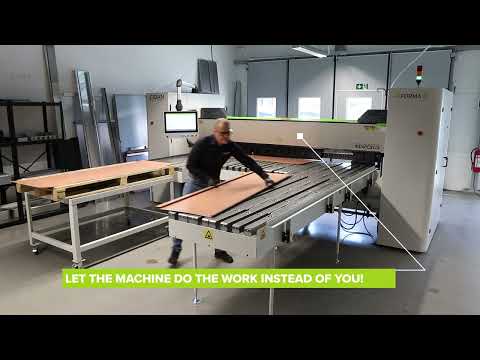

Vakuumkoppar
Välj mellan 6 och 10 vakuumstationer för en FORMA Z 32.
Välj mellan 8 och 12 vakuumstationer för en FORMA Z 41.
2 främre vakuumkoppar gör det möjligt att hålla smala detaljer.
Ytterligare 5 bakre vakuumkoppar i varje station hjälper till att hålla större detaljer.
Höj- och sänkbart anslagsbord (option)
- Höj- och sänkbart anslagsbord (0-50 mm) ger dig maximal flexibilitet.
- Komplexa detaljer kan bockas från böjbalkssidan.
- Kan användas för att kompensera för präglade detaljer.
ProLink CNC styrsystem
Göteneds upp ned bockare FORMA Z levereras som standard med ProLink styrsystem och 21,5″ pekskärm.
ProLink styrsystem är uvecklat av CIDAN till CIDANs kantvikmaskiner. Ett Windowsbaserat användarvänligt styrsystem med 21.5″ pekskärm som är lätt att lära sig.
ProLink
Styrsystemet ProLink är utvecklat av CIDAN för CIDAN kantvikmaskiner.
Styrsystemet är enkelt och snabbt att lära sig och simulering av bockningssekvensen guidar operatören genom programmeringsproceduren.
Den interaktiva grafiken visar operatören arbetsgången och ger instruktioner om detaljen ska vändas eller vridas vilket är avgörande vid bockning av komplexa detaljer.
Varje bockningsrad visar dess verktygsval och plåthantering.
Kollisioner visas på skärmen och operatören avgör om detaljen ska bockas.
Materialinställningar kommer ifrån en materialtabell och kalkylerar även dess utbredning.
Styrsystemet kan lagra ett stort antal program.
Varje program kan sparas med en grafisk ikon och namn och kan lätt hittas igen.
ProLink offline (option)
Med Prolink offline kan profiler och detaljer förberedas och simuleras innan de skickas till maskinen.
Programmen kan sparas på nätverket och kan laddas in i maskinen automatisk eller hämtas av operatör.
Ställtider kan minimeras vid maskinen då operatören öppnar ett förberett program.
Automatisk verktygslåsning
Göteneds upp ned bockare FORMA Z är som standard utrustad med automatisk verktygslåsning i både överbalk och böjbalk, vilket underlättar enormt vid verktygsbyten.
Verktygsbyte av lådverktyg och böjverktyg
Automatisk verktygsposition ställer maskinen i ett läge som gör det enkelt och ergonomiskt att byta eller flytta verktyg i överprismat, eller i böjbalken.
Ny bredd – Låsa upp, addera eller ta bort verktyg, eller flytta dom sidledes är enkelt och snabbt.
Det går även att bocka med smala mellanrum mellan verktygen. Det maximala avståndet beror av material/detalj som bockas.
TILLVAL
Utrustningspaket för körning från bockningssidan
Säkerhet: vid arbete från bockningssidan
En ljusridå på maskinens framsida skyddar operatören från överprismats rörelser.
En laserscanner skyddar operatören från böjbalkens rörelser.
Vid arbete från bockningssidan så är endast uppbockning tillåten.
Reducerad hastighet på böjbalken.
Överprismat har ett säkerhetsstopp på 6 mm mot
underverktyget.
Reducerad hastighet på överprismat om ljusridån är bruten.
3x nödstopp finns tillgängliga.
2x nödbrytare finns i fotpedalen.
TILLVAL
Flexibelt anslagsbord
TILLVAL
Höj- och sänkbart anslagsbord
TILLVAL
Verktygskvalitet och radier
TILLVAL
Fällbara hörnverktyg
TILLVAL
Robot interface
TILLVAL
3D import
TILLVAL
Vakuumgripdon i anslaget
TILLVAL
Offline programmering
Offline-programmering för ProLink W, gör det möjligt att sköta programmeringen från skrivbordet samtidigt som operatören producerar detaljer.
TILLVAL
Programmerbara utgångar
Programmerbara utgångar för extern kommunikation (6 utgångar, med ProLink W).
3D import
Vi har tillsammans med vår partner AutoPOL utvecklat en lösning för att importera STEP-filer till Prolink.
AutoPOL använder maskinens materialdata för att
beräkna plåtutbredningen. AutoPOL genererar ett
program för Prolink och även en skärfil som kan användas på många laser- och stansmaskiner.
Tekniska specifikationer
| Modell | FORMA Z 32 | FORMA Z 41 |
|---|---|---|
| Arbetslängd | 3200 mm | 4100 mm |
| Stål* (400 N/mm2) | 3,0 mm | 2,0 mm |
| Rostfritt stål* (600 N/mm2) | 2,0 mm | 1,4 mm |
| Aluminium* (200 N/mm2) | 4,5 mm | 3,5 mm |
| Öppningshöjd överprisma | 210 mm | 210 mm |
| Vikt | 6960 kg | 8350 kg |
| Motor överprisma | 2 x 1,1 kW | 2 x 1,1 kW |
| Motor böjprisma | 2 x 4,0 kW | 2 x 4,0 kW |
Referenser
Vi ska vara din trygga one-stop-partner och alltid leverera hållbara och effektiva plåtbearbetningslösningar för just dina behov. Här nedan kan du läsa om några av de kunder som valt våra maskiner för sin plåtbearbetning. Om du vill ha någon referens i närheten av dig – tveka inte att höra av dig, vi har kunder över hela världen och det finns säkert någon nära dig!
KPAB
Stackmaster + FORMA Z – den perfekta kombon Högteknologi kombinerat med klurigt bondförnuft,…
Läs mer

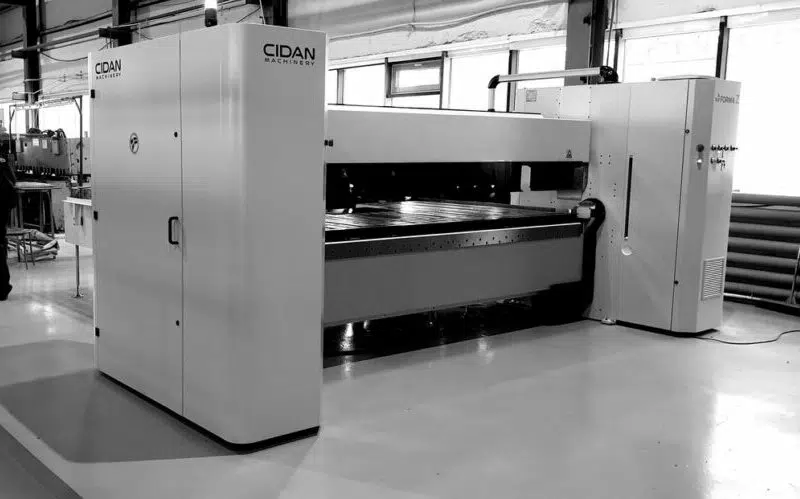

Mobil JSC.
