Göteneds kantvik MEGAPRO

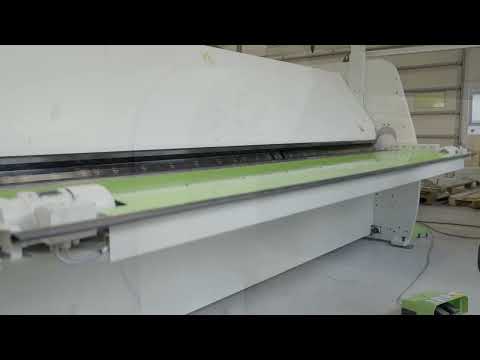

CIDAN MEGAPRO kantvikmaskin är en kraftig och robust kantvikmaskin, vilket gör det möjligt att bocka perfekta detaljer i 6 mm stål och 4 mm rostfritt (vid 3,1 m arbetslängd). Prismor och stavsidor tar med lätthet upp de stora bockkrafterna. Trots MEGAPRO’s kraftiga konstruktion är användandet och programmering väldigt smidig.
De viktigaste fördelarna
Snabba rörelser och hög noggrannhet, tack vare dubbla frekvensstyrda motorer för såväl över- som böjprisma.
Jämna radier och hög precision tack vare justerbart bockcentrum och inbyggd bombering.
Styrsystemet ProLINK för att snabbt och enkelt ändra mått och vinklar.
Kapacitet
Även stora, tunga produkter kan hanteras av endast en operatör.
Arbetslängd
3100 – 4100
Öppningshöjd
350 mm
Ståltjocklek
6,0 – 5,0
Överbalk
MEGAPRO är utrustad med en kraftig och stabil överbalk med en vinklad yta för mer utrymme runt verktygen.
- Höga segmenterade lådverktyg
- Skarpskena
Överbalk
MEGAPRO är utrustad med en kraftig och stabil överbalk med en vinklad yta för mer utrymme runt verktygen.
Överbalken är utrustad med en skarpskena som kan användas till detaljer eller profiler som bockas i full längd, samt när det inte finns risk för krock med redan bockade flänsar.
MEGAPRO kan utrustas med höga segmenterade lådverktyg i två olika höjder, 102 eller 152 mm.
Överbalkens drivning
Överprismat drivs med excentrar vilka minimerar slitage under rörelse och säkerställer lång livslängd.
Dubbelsidig excenterdrivning skapar ett högt presstryck, vilket är en stor fördel vid klämning av omslag.
Hög öppnings- och stängningshastighet.
Presstrycket anges i styrsystemet för respektive material så att även känsliga material kan hanteras.
Böjbalk
Böjbalken drivs av två 4,0 kW motorer, är kraftigt byggd, mycket styv och stabil.
Böjbalken är designad för att hantera kraften för alla material och längder.
CNC-styrt bockcentrum
Bockcentrum justeras automatisk av styrsystemet efter materialtyp och tjocklek, vilket säkerställer att rätt radie uppnås.
Ett justerbart bockcentrum möjliggör en avancerad bockningsteknik.
CNC-styrd plåttjockleksinställning
Plåttjockleksinställningen justeras automatisk genom styrsystemet.
Beroende på materialval justeras böjbalkens djup automatisk efter inställda värden (max 80 mm).
Detta medför att bocka nära ett omslag eller små offsetbockningar blir enkelt och snabbt.
Automatisk bombering av böjverktyg
Bombering av böjbalken sker automatiskt via styrsystemet. Styrsystemet stödjer olika bomberingsinställningar i samma program så att rätt bombering används för långsidor respektive kortsidor.
Böjverktyg
Böjverktyg finns i olika bredder från 20 mm upp till 60 mm. Böjverktygen är segmenterade från 45 mm upp till 200 mm i längd.
Böjverktygen har en frigång på 76 mm till verktygsfästet så att detaljer med bocklinjer i offset kan bockas utan att förstöra detaljen.
Underbalk
MEGAPRO levereras som standard i Multifoldutförande, med segmenterade underverktyg.
Underverktyg
Alla underverktyg är segmenterade från 45 mm upp till 200 mm i bredd.
Segmenterade underverktyg i kombination med ett höj och sänkbart anslag ger en maximal flexibilitet vid bockning av komplicerade detaljer.
Underverktygen har en frigång på 50 mm till verktygsfästet.
De segmenterade (delade) verktygen sitter fast i en klämlist och kan enkelt bytas eller flyttas för hand.
Free space on the sides
MEGAPRO har stora urtag i prismorna, 120 mm i höjdled och 57 mm i sidled, vilket ger stor flexibilitet.
Verktyg
MEGAPRO kan utrustas med skarpskena och höga segmenterade lådverktyg i två olika höjder, 102 eller 152 mm.
Med lådverktygen får du större utrymme och kan bocka lådor med mycket hög precision.
Höga segmenterade lådverktyg
MEGAPRO kan utrustas med lådverktyg i två olika höjder, 102 eller 152 mm.
Med lådverktygen får du större utrymme och kan bocka lådor med mycket hög precision.
Lådverktygens segmentbredd är från 45 mm upp till 200 mm. En verktygsuppsättning inkluderar två fasta hörnverktyg, vänster och höger.
När en MEGAPRO är utrustad med lådverktyg i 2 olika höjder tillkommer en säkerhetsbrytare.
Verktygskombinationer till överbalken
Verktyg finns i olika nosradier.
Möjliga kombinationer:
När bara en verktygshöjd krävs, välj mellan skarpskena, 102mm eller 152mm.
När två olika verktygshöjder krävs:
Skarpskena och 102 mm höga verktyg
eller
102 mm och 152 mm höga verktyg
Den lägsta verktygshöjden ger den största klämkraften.
Automatisk verktygslåsning
Automatisk verktygslåsning, alla verktyg i över- och böjbalken är pneumatiskt låsta.
Straight rail (sharp tool)
Överbalken är utrustad med en skarpskena som kan användas till detaljer eller profiler som bockas i full längd, samt när det inte finns risk för krock med redan bockade flänsar.
Skarpskenan är uppdelad i 5 segment för smidigare verktygsbyten och minskad utbyteskostnad vid eventuella skador.
En fördel med skarpskenans verktygsläge är
överbalkens lutning på 55°.
Böjverktyg
Böjverktyg finns i olika bredder från 20 mm upp till 60 mm. Böjverktygen är segmenterade från 45 mm upp till 200 mm i längd.
Böjverktygen har en frigång på 76 mm till verktygsfästet, så att detaljer med bocklinjer i offset kan bockas utan att förstöra detaljen.
Underverktyg
Alla underverktyg är segmenterade från 45 mm upp till 200 mm i bredd.
Segmenterade underverktyg i kombination med ett höj och sänkbart anslag ger en maximal flexibilitet vid bockning av komplicerade detaljer.
Underverktygen har en frigång på 50 mm till verktygsfästet.
De segmenterade (delade) verktygen sitter fast i en klämlist och kan enkelt bytas eller flyttas för hand.
Verktygskvalitet och radier
Välj mellan två olika verktygskvaliteter:
Standard
Härdade
Anslagsbord
SBG anslagsbord är stabila konstruktioner och drivs med servomotor, kulskruv och linjärstyrningar för största möjliga precision.
SBG anslagsbord
Anslagsbordet är en stabil konstruktion och drivs med servomotor, kulskruv och linjärstyrningar för största möjliga precision.
Anslagets snabba positionering möjliggör ökad
produktivitet och därmed lägre kostnader per
bockningsoperation.
Basenheten är U-formad med ett djup på 1550 mm på sidorna och 1050 mm i mitten. Det djupa urtaget i mitten gör det möjligt för operatören att komma närmare bocklinjen när denne arbetar från anslagssidan. Urtaget är dessutom brett så att det är lättare att nå längre ut mot sidorna och gör det betydligt enklare att arbeta med flera parallella arbetsstationer.
Med en enkel inställning i programmet så kan alla anslagsfingrar fällas ned och operatören kan rotera stora plåtar utan hinder.
För större detaljer så som dörrar, paneler och skåp så rekommenderar vi ett J- eller U-format anslag.
Anslagsbordet är designat så att en operatör kan hantera 3 eller 4 meter långa detaljer.
Höj- och sänkbart anslagsbord som standard
Höj- och sänkbart anslagsbord (0-50 mm) ger dig maximal flexibilitet.
- Komplexa detaljer kan bockas från böjbalkssidan.
- Kan användas för att kompensera för präglade detaljer.
Anslagsbordet kan sänkas ner 50 mm under klämpunkten.
Solida främre fingrar
Extra höga solida främre fingrar av stål, 25 mm höga.
Minsta anslagsmått är 5,5mm.
Flera anslagspositioner
Med många rader av 25 mm höga anslagspositioner med stopp var 500 mm nås varje mått inom 2 sekunder, vilket snabbar upp processen.
Vinkelanslag/ sidostopp (option)
Ett vinkelanslag på sidan av anslagsbordet ger dig möjligheten att snabbt och noggrant positionera ämnet sidledes.
Det kan också underlätta positioneringen av smala ämnen där bara ett anslagsfinger kan brukas.
ProLink CNC styrsystem
MEGAPRO levereras som standard med ProLink styrsystem och 18,5″ pekskärm.
ProLink styrsystem är uvecklat av CIDAN till CIDANs kantvikmaskiner.
Ett Windowsbaserat användarvänligt styrsystem med pekskärm som är lätt att lära sig.
Styrsystem ProLink
Styrsystemet är enkelt och snabbt att lära sig och simulering av bockningssekvensen guidar operatören genom programmeringsproceduren.
Den interaktiva grafiken visar operatören arbetsgången och ger instruktioner om detaljen ska vändas eller vridas vilket är avgörande vid bockning av komplexa detaljer.
Varje bockningsrad visar dess verktygsval och plåthantering.
Kollisioner visas på skärmen och operatören avgör om detaljen ska bockas.
Materialinställningar kommer ifrån en materialtabell och kalkylerar även dess utbredning.
Styrsystemet kan lagra ett stort antal program.
Varje program kan sparas med en grafisk ikon och namn och kan lätt hittas igen.
ProLink offline (option)
Med Prolink offline kan profiler och detaljer förberedas och simuleras innan de skickas till maskinen.
Programmen kan sparas på nätverket och kan laddas in i maskinen automatisk eller hämtas av operatör.
Ställtider kan minimeras vid maskinen då operatören öppnar ett förberett program.
Säkerhet
MEGAPRO är som standard utrustad med flertalet säkerhetsfunktioner.
Beroende på hur maskinen ska användas erbjuder vi olika lösningar för ökad säkerhet.
Säkerhet
Tre nödstopp finns tillgängliga på maskinens framsida.
I fotpedalen finns två nödbrytare.
Överbalken har ett säkerhetsstopp på 6 mm mot
underverktyget.
Laserscanner (option)
Vid arbete från bockningssidan skyddas operatören från böjbalkens rörelser av en laserscanner.
Vid arbete från maskinens anslagssida övervakar laserscannern maskinens bockningsområde.
Laserscannern skyddar ett större område på bockningssidan när maskinen används från anslaggssidan.
Golvet upp till 1,2 m från bockningslinjen övervakas av laserscannern.
Automatiskt kollisionsskydd (option)
Längst ut på böjbalken monteras en gummilist med inbyggd optisk sensor. Vid en eventuell kollision med en operatör stannar maskinen omedelbart.
TILLVAL
Olika former av SBG anslagsbord
TILLVAL
Vinkelanslag/ sidostopp
TILLVAL
Solida främre fingrar
TILLVAL
Verktygsvagn
TILLVAL
Extra fotpedal
TILLVAL
Skena till fotpedal
TILLVAL
Höga segmenterade lådverktyg
TILLVAL
Import av CAD filer
TILLVAL
ProLink 21,5″ widescreen
TILLVAL
Härdade verktyg
Härdade verktyg för bockning av rostfritt, segmenterade HRC 55.
TILLVAL
Auxiliary outputs
6st signalutgångar gör det möjligt att styra andra enheter.
TILLVAL
Specialanpassade verktyg
Vi kan leverera specialanpassade verktyg för detaljer som kräver större radie, större arbetsområde kring verktygen, etc.
Upptäck det smarta planeringsverktyget för plåtdetaljer
En effektiv plåtbearbetning börjar och slutar med nuEvolution från nuIT – det smarta planeringsverktyget som revolutionerar hela din tillverkningsprocess. Kombinera nuEvolution med den imponerande kraften och smidigheten hos Göteneds maskiner för perfekt överblick, bra resultat, kortare ledtider och ökad lönsamhet. Det enda som behövs är en läsplatta eller laptop och ditt finger.
Tekniska specifikationer
| Modell | MEGAPRO 30 Multifold | MEGAPRO 40 Multifold |
|---|---|---|
| Arbetslängd | 3100 mm | 4100 mm |
| Stål1 | 6,0 mm | 5,0 mm |
| Rostfritt stål2 | 3,8 mm | 3,2 mm |
| Aluminium3 | 9,0 mm | 7,5 mm |
| Öppningshöjd överprisma | 350 mm | 350 mm |
| Vikt | 11850 kg | 13680 kg |
| Motor överprisma | 2 x 5,5 kW | 2 x 5,5 kW |
| Motor böjprisma | 2 x 4,0 kW | 2 x 4,0 kW |
