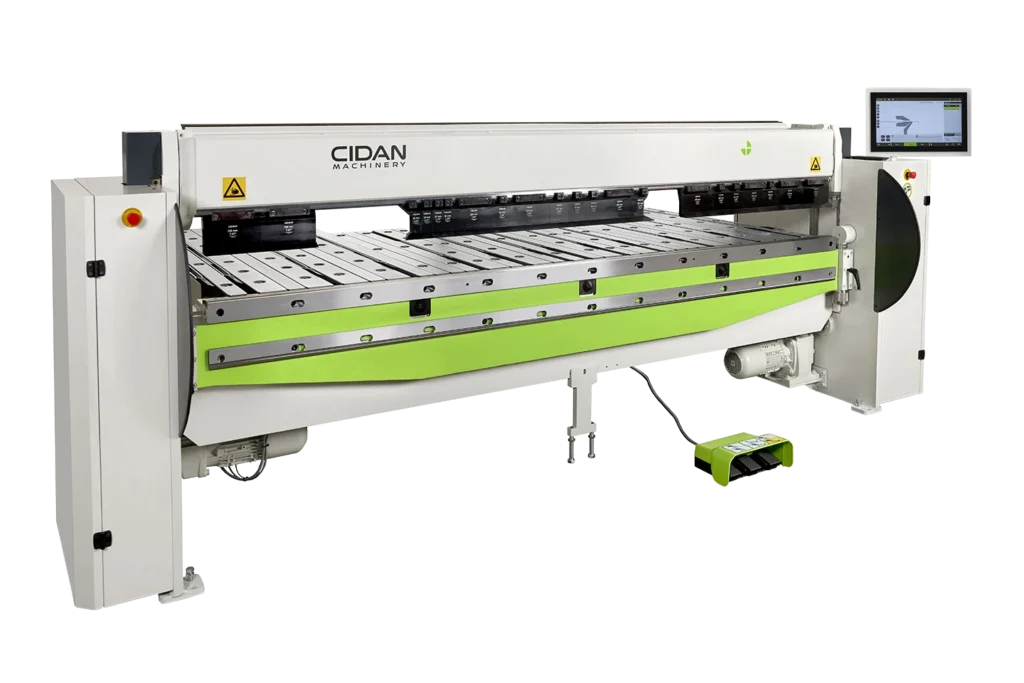

Göteneds kantvik FX
Göteneds kantvik FX Kombi är den starkaste i klassen – kraftfull, exakt och outslitlig. Då den är utrustad med helsvetsade gavlar, kraftfull överprisma och kraftig underbalk är den optimerad för högsta stabilitet, låga underhållskostnader och problemfri drift, år ut och år in.
Ger precision och flexibilitet med korta körtider
Såväl böjprisma som överprisma har dubbelsidig drivning. Göteneds anslagskoncept med anslagsfingrar i fjäderstål och marknadens smalaste böjskena ger precision och flexibilitet även vid riktigt små anslagsmått, medan de snabba anslagsrörelserna leder till korta körtider.
Skarpskenan är indelad i 3–5 segment, vilket förenklar byten och sänker utbyteskostnaden vid skador. Med kombiprisman, som du finner hos kantvik FX, tar det bara 6,3 sekunder att rotera från skarpskena till segmenterade verktyg.
Kombiprisman ger ökad flexibilitet och nästan alla profiler kan bockas. Öppningshöjden på hela 150 mm, gäller för både kombiprisma och skarpskena. De generösa prismaurtagen förenklar därtill bockning avsevärt när du exempelvis har gavlar att ta hänsyn till.
De viktigaste fördelarna
Roterbar överbalk för snabba verktygsbyten
Justerbar bombering
Lådverktyg med snabblåsning, enkla att flytta
Kapacitet
När du väljer en Göteneds kantvik FX får du den starkaste i klassen, segmenterad skarpskena och roterbar överprisma som växlar mellan skarpskena och segmenterade lådverktyg på 6,3 sekunder.
Arbetslängd mm
2600 – 4100
Öppningshöjd överprisma mm
150
Ståltjocklek
2,5 – 2,0
ProLink CNC styrsystem
Kantvik FX levereras som standard med ProLink styrsystem och 18,5″ pekskärm.
ProLink är ett Windowsbaserat styrsystem med pekskärm och finns i storlekarna 18.5″ eller 21.5″ med färgskärm, beroende på maskinmodell eller eventuellt tillval. Tack vare den stora skärmen och enkel navigering, går det fort att förstå och lära sig styrsystemet. Via skärmen har du god överblick över bockningsförloppet där du får alla nödvändiga instruktioner för ett lyckat resultat.
ProLink
ProLink är vårt användarvänliga styrsystem utvecklat med funktioner för att underlätta din produktion. Det hjälper till att producera detaljer effektivt och säkert i kantvik FX, även för en oerfaren operatör.
Automatisk bockningsföljd & kollisionsdetektering
Styrsystemet ger förslag på bockordning, kontrollerar eventuella kollisioner, räknar ut klippmått och ger dig alla nödvändiga data för bockningen.
Dxf import
ProLink är redo för import av dxf-filer. En dxf-fil kan exporteras direkt från USB eller via nätverket genom ProLink offline. Den här funktionen underlättar importen av nya ritningar och minskar tiden framför skärmen och ger mer tid för produktion.
Interaktiv
ProLink beräknar automatiskt ut klippmått och skapar ett program, där man kan se den slutgiltiga detaljen och i vilken ordning de ska bockas. Varje program kan sparas med en ikon, namn och övrig information. ProLink kan även justera för plåttjocklek, bombering, bockcentrum och rotation av kombiprisman på de maskiner som har dessa finesser.
Justerbar skärm
För bästa överblick är peksärmen är antingen monterad på en roterbar axel eller en svängbar arm. Den svängbara armen gör det även möjligt att svänga runt skärmen till anslagssidan när man tillverkar stora detaljer.
Offline programmering
ProLink finns även för offline programmering. Rita upp och testa detaljer i din pc utan att behöva blockera maskinen. Färdigritade detaljer sparas och kan sedan föras över till maskinen via nätverk eller USB.
Kombiprisma – roterbar överbalk
Med kombiprisman, som du finner hos kantvik FX, tar det bara 6,3 sekunder att rotera från skarpskena till segmenterade verktyg. Kombiprisman ger ökad flexibilitet och nästan alla profiler kan bockas. Öppningshöjden på hela 150 mm, gäller för både kombiprisma och skarpskena.
XSPACE – Mer utrymme, fler profiler
CIDAN XSPACE (tillval) ger dig större frihet vid utformning och bockning av dina profiler. XSPACE är böjbalken som är indragen under bockpunkten och skapar extra utrymme runt verktygen.
XSPACE
CIDAN XSPACE är ett tillval till kantvik FX som ger dig större frihet vid utformning och bockning av dina profiler. XSPACE är böjbalken som är indragen under bockpunkten och skapar extra utrymme runt verktygen. Många profiler som tidigare har varit svåra eller omöjliga att bocka kan nu enkelt tillverkas utan kollisioner. Det 15 mm extra utrymmet under böjskenan gör att du bland annat kan bocka trapets-, z- och hattprofiler. Du slipper ”trycka in” plåten i maskinen, förbättrar ergonomin och ökar säkerheten. Du får bättre precision utan ansträngning. Alla funktioner i maskinen fungerar som vanligt. XSPACE-balken är naturligtvis utrustad med bombering för noll vinkelavvikelser vid långa profiler. Alla maskiner i FX-serien kan utrustas med XSPACE och levereras med två böjskenor, 10 och 25 mm, som tillval finns 12 mm. Upplev större frihet med mer plats vid böjbalken, XSPACE ger dig utrymmet du behöver.

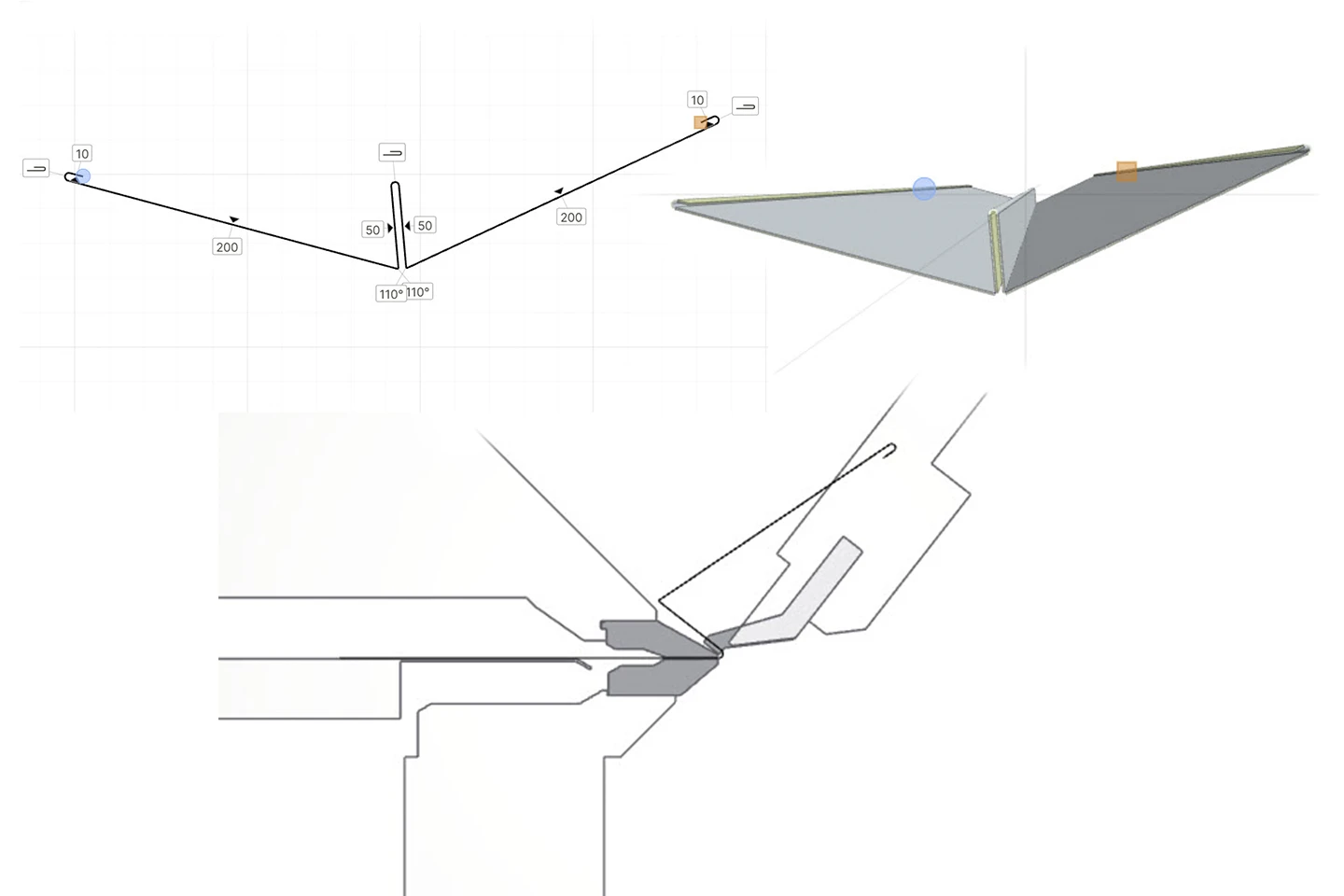

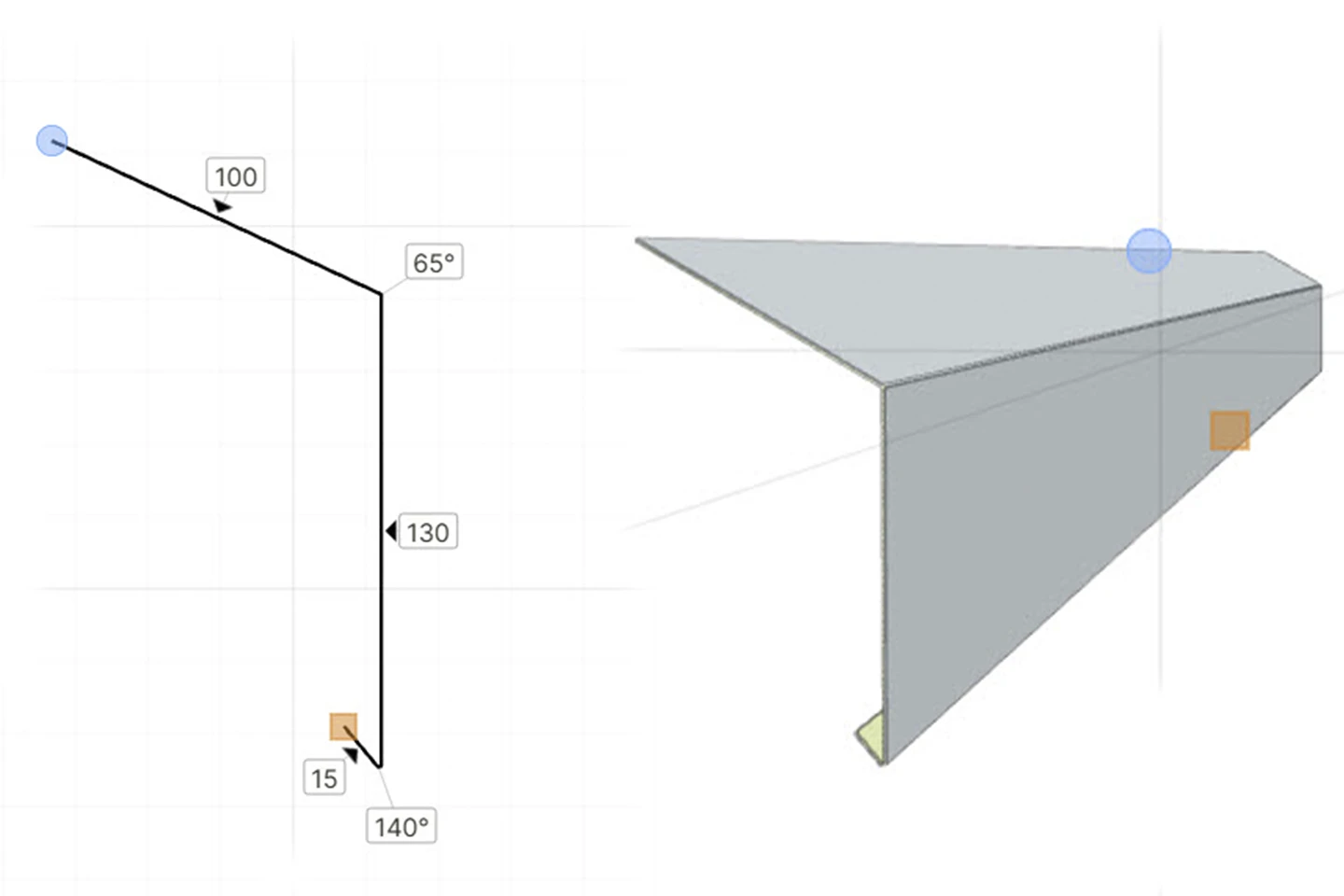

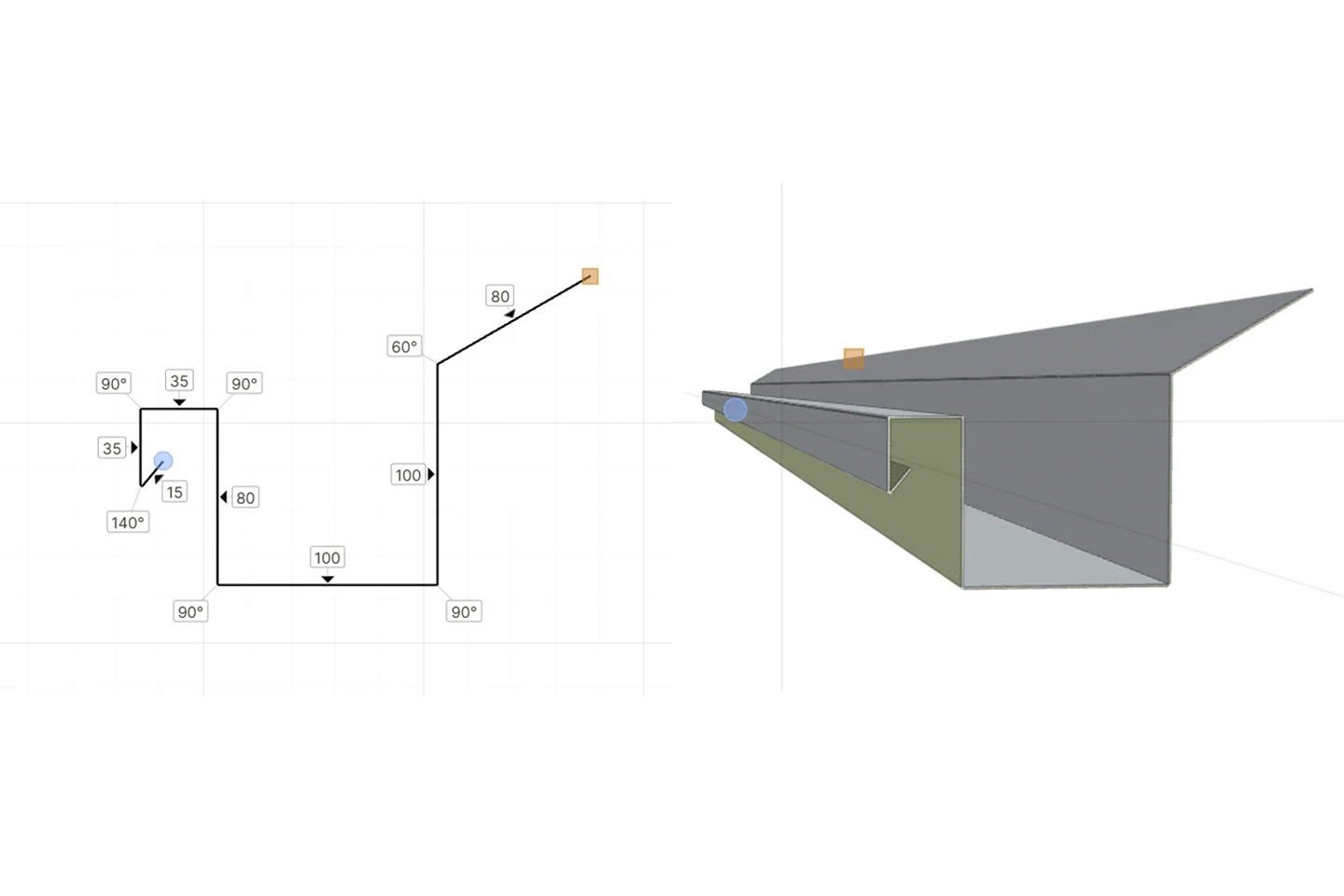

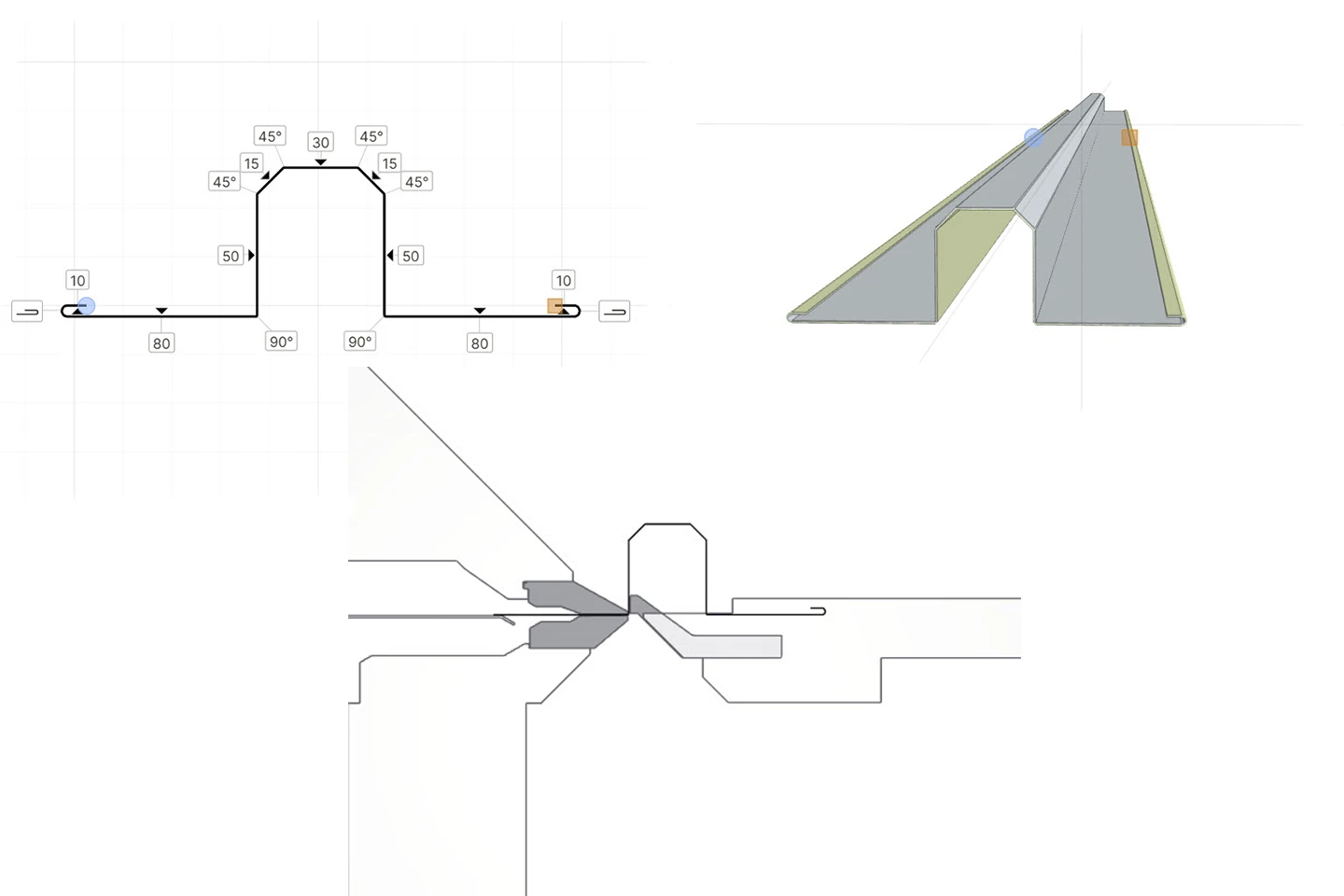

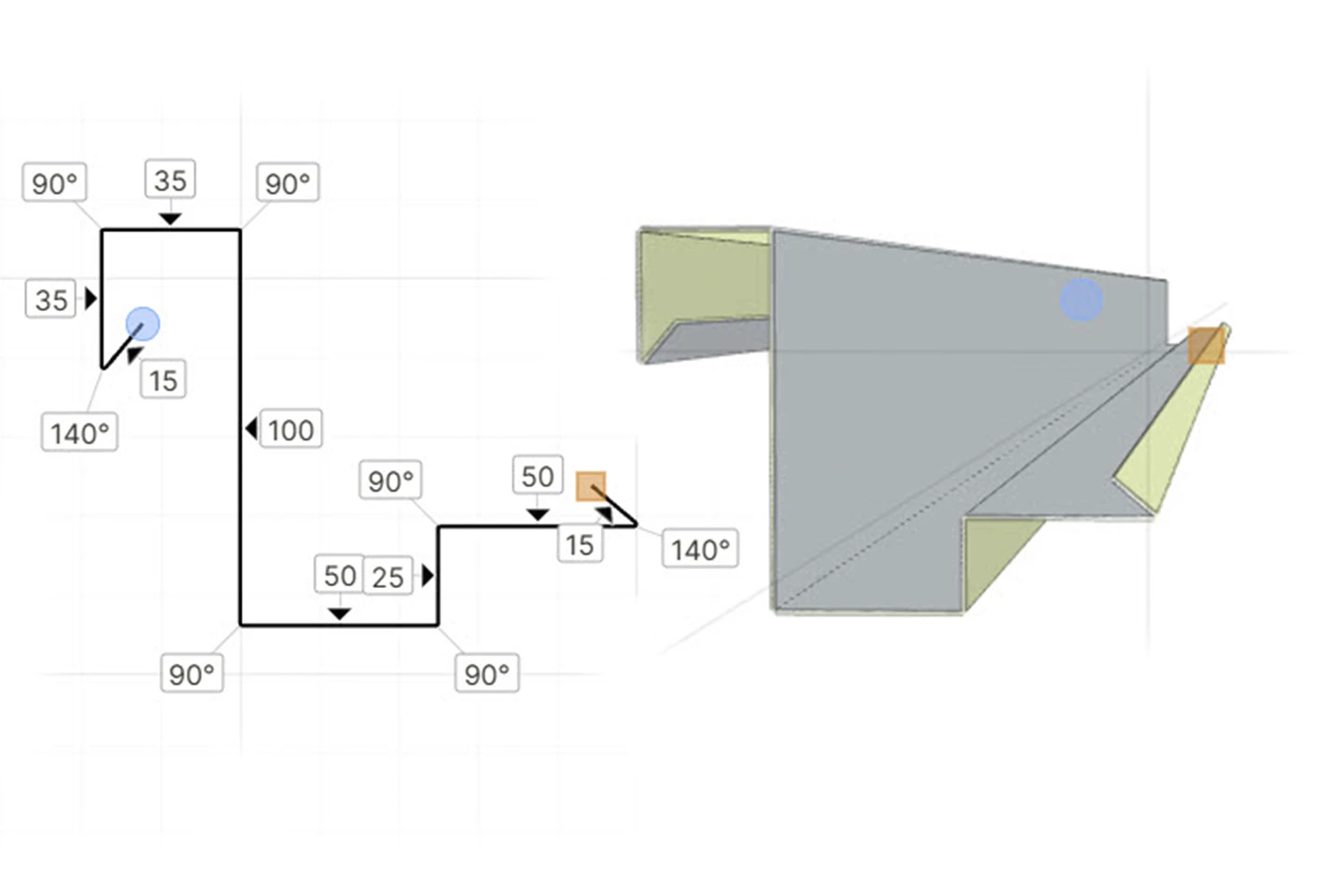

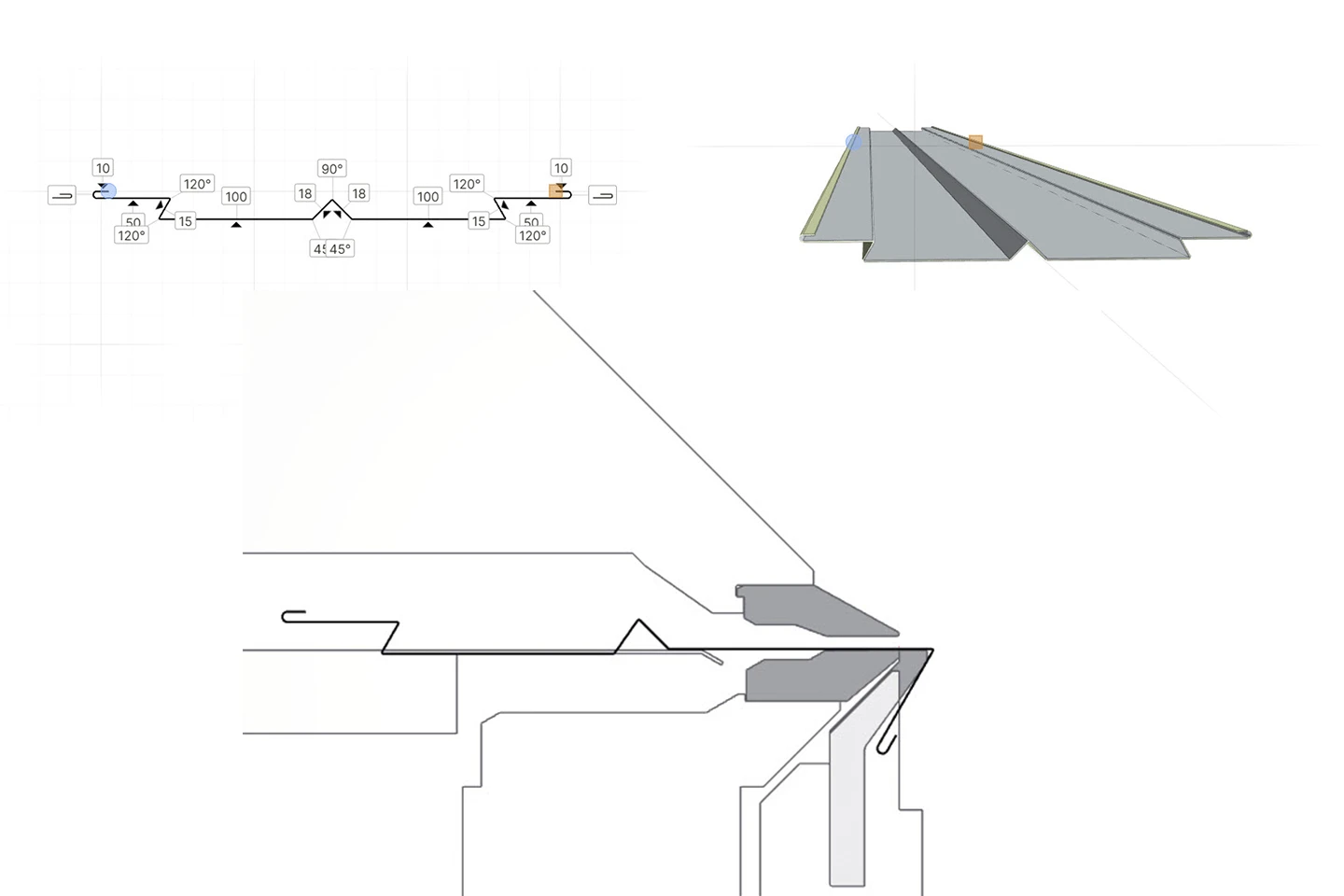

Exempel på profiler
XSPACE utformningen av böjbalken möjliggör tillverkning av fotplåtar, rännor eller hattprofiler. Levereras med två böjskenor, 10 mm och 25 mm. Använd manuell bombering för kraftigare bockningar med XSPACE.
Justerbar bombering
Justerbar bombering ger alltid perfekt bockresultat oavsett ämnets längd och materialtjocklek.
Justerbar bombering.
Stora prismauttag
49 mm i höjdled och 57 mm i sidled, förenklar bockning avsevärt när du exempelvis har gavlar att ta hänsyn till.
Stora urtag i prismorna.
Öppningshöjden
Göteneds FX bjuder på mycket generösa utrymmen. Öppningshöjden på 150 mm och de stora urtagen i prismorna, 49 mm i höjdled och 57 mm i sidled, ger stor flexibilitet. Höjden bakom skarpskenan är också väl tilltagen för att ge plats för redan bockade detaljer.
Motordrivet bakre anslag BASIC
Det bakre anslaget är utformat för att positionera ämnet så att exakta mått uppnås på den bockade detaljen.
BASIC anslag
BASIC anslaget är ett kostnadseffektivt anslag utan de anpassningsmöjligheter som finns hos anslaget FLEXIBLE. Designat speciellt för F, FS och FX. Främre raden av anslagfingrar är tillverkade av härdat fjäderstål som standard. Den bakre raden av anslagsfingrar är solida. Placeringen av anslagsfingrarna över maskinens längd gör det möjligt att bocka små detaljer på båda sidor och i mitten. Anslaget drivs av en servomotor med remdrift på båda sidor och det tar två sekunder att få en exakt position mellan 3 och 1050 mm. Alla anslagsfingrar kan fällas ned automatiskt för att undvika kollision när materialet behöver roteras på bordet. Stålkulor och specialfingrar för manuell konisk bockning finns som tillval.
Motordrivet bakre anslag FLEXIBLE
Detta anslag är precis som namnet anger, flexibelt, och utbyggbart upp till 4200 mm arbetsdjup via moduler.
FLEXIBLE anslag
Detta anslag är precis som namnet anger, flexibelt, och utbyggbart upp till 4200 mm arbetsdjup via moduler. Basenheten har ett anslagsdjup på 1550 mm. Modulerna gör det sedan möjligt att förändra ett standard FLEXIBLE till ett L-, J-, T- eller U-format anslag från början eller efter framtida behov. Modulsystemet möjliggör en mängd olika kombinationer av anslagsbord, så idag är ett skräddarsytt anslagsbord fullt möjligt. Anslagsbordet är utrustat med dubbla servomotorer, kulskruvar och linjärstyrningar för största möjliga precision. Alla positioner blir exakt lika, gång efter gång. FLEXIBLE anslagsbord levereras som standard med 12, 14 eller 16 stycken anslagsskenor, beroende på maskinens längd. Anslagets snabba positionering möjliggör ökad produktivitet och därmed lägre kostnader per bockningsoperation. De främre anslagsfingrarna är gjorda av fjäderstål som standard. Anslagsfingrarna kan automatiskt fällas ned i bordet för varje programrad.
TILLVAL
Stålkulor i anslagsbordet
Stålkulor i anslagsbordets täckplåtar underlättar förflyttning och minimerar samtidigt risken för repor på materialet. (Standard på FLEXIBLE och tillval för BASIC.)
TILLVAL
Borstar i anslagsbordet
Borstar i anslagsbordets täckplåtar är idealiskt vid förflyttning och repkänsligt material.
TILLVAL
Solida anslagsfingrar
Solida anslagsfingrar (min. mått 6 mm).
TILLVAL
Vinkelanslag
Underlättar positionering av långa och smala ämnen. Finns i två längder, 1,5 och 3 m samt i höger- respektive vänsterutförande.
TILLVAL
ProLink
ProLink standard styrsystem är en 15.6″ skärm monterad på roterbar pelare med grafisk programmering. Som tillval finns styrsystem ProLink W med 18.5″ eller 21.5″ pekskärm på svängbar arm. Inkl. förhöjd hastighet på bockrörelsen +12% (frekvensstyrd, 2,2 kW motor)
TILLVAL
Golvscanner
Vid bockning från framsidan av maskinen skyddar scannern två zoner, den tillåter olika öppningshöjder för överprisman i förhållande till var operatören befinner sig. Vid bockning från baksidan av maskinen, skyddar scannern obehöriga från att skadas. Nödstoppet aktiveras automatiskt om någon kommer innanför bockprismans arbetsområde.
TILLVAL
Extra fotpedal
Extra fotpedal med nyckelbrytare.
TILLVAL
Flyttbar fotpedal på skena
Förenklar förflyttning av fotpedalen och är till stor hjälp när bockning utförs på flera ställen utmed maskinens arbetslängd. Detta sker ofta på maskiner utrustade med Multifold. Fotpedal på skena är också viktig ur säkerhetssynpunkt. Skenans placering gör då att operatören alltid befinner sig på rätt avstånd från böjprismans rörelse.
TILLVAL
XTAP – konisk bockning
Med XTAP möjliggörs automatisk inställning av anslagspositionerna via styrsystemet nuLink
TILLVAL
Manuell konisk bockning
CIDAN anslagsbord kan även utrustas med två specialfingrar avsedda för konisk bockning. De justerbara fingrarna placeras i ytterkanterna på anslagsbordet och skapar möjlighet till konisk bockning.
TILLVAL
Rullsax
Med en smart flyttbar rullsax längs bocklinjen klipper man enkelt av ämnen eller färdigbockade profiler.
TILLVAL
Segmenterad radieskena
Segmenterad radieskena med radie 1,5 mm.
TILLVAL
Ythärdade verktyg
Ythärdade verktyg, HRC 45.
TILLVAL
Böjskenor
Böjskenor 15 eller 25 mm med snabblåsningssystem.
TILLVAL
Verktygsvagn
För förvaring av segmenterade verktyg. Vagnen reducerar risken för skador på verktygen och underlättar avsevärt verktygsbyten. Plats finns även för att förvara böjskenor, handverktyg samt instruktioner och ritningar. Vagnen har låsbara hjul och draghandtag. Ett givet tillbehör till maskiner utrustade med Multifold.
TILLVAL
Offline-programmering
Offline-programmering för ProLink, gör det möjligt att sköta programmeringen från skrivbordet samtidigt som operatören producerar detaljer.
Upptäck det smarta planeringsverktyget för plåtdetaljer
En effektiv plåtbearbetning börjar och slutar med nuEvolution från nuIT – det smarta planeringsverktyget som revolutionerar hela din tillverkningsprocess. Kombinera nuEvolution med den imponerande kraften och smidigheten hos Göteneds maskiner för perfekt överblick, bra resultat, kortare ledtider och ökad lönsamhet. Det enda som behövs är en läsplatta eller laptop och ditt finger.
Tekniska specifikationer
| Modell | FX26 | FX32 | FX41 |
|---|---|---|---|
| Arbetslängd | 2600 mm | 3200 mm | 4100 mm |
| Stål1 | 2,5 mm | 2,0 mm | 2,0 mm |
| Rostfritt stål2 | 1,6 mm | 1,2 mm | 1,2 mm |
| Aluminium3 | 3,7 mm | 3,0 mm | 3,0 mm |
| Öppningshöjd överprisma | 150 mm | 150 mm | 150 mm |
| Vikt | 3180 kg | 3648 kg | 4434 kg |
| Motor överprisma | 1,5 kW | 1,5 kW | 1,5 kW |
| Motor böjprisma | 2,2 kW | 2,2 kW | 2,2 kW |
| Modell | FX26 XSPACE | FX32 XSPACE | FX41 XSPACE |
|---|---|---|---|
| Arbetslängd | 2600 mm | 3200 mm | 4100 mm |
| Stål1 | 2,0 mm | 1,5 mm | 1,5 mm |
| Rostfritt stål2 | 1,2 mm | 1,0 mm | 1,0 mm |
| Aluminium3 | 3,0 mm | 2,25 mm | 2,25 mm |
| Öppningshöjd överprisma | 150 mm | 150 mm | 150 mm |
| Vikt | 3180 kg | 3648 kg | 4434 kg |
| Motor överprisma | 1,5 kW | 1,5 kW | 1,5 kW |
| Motor böjprisma | 2,2 kW | 2,2 kW | 2,2 kW |
