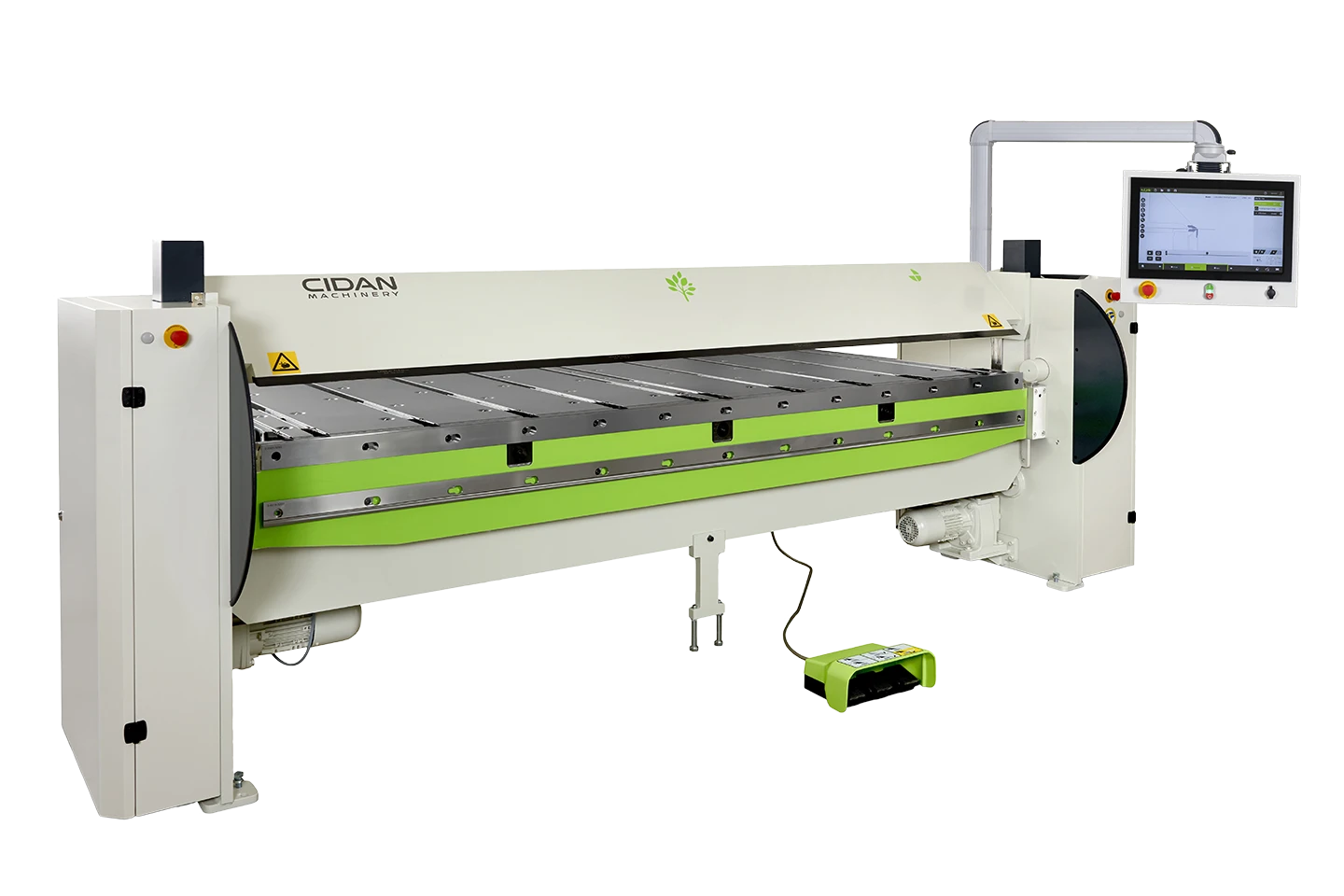

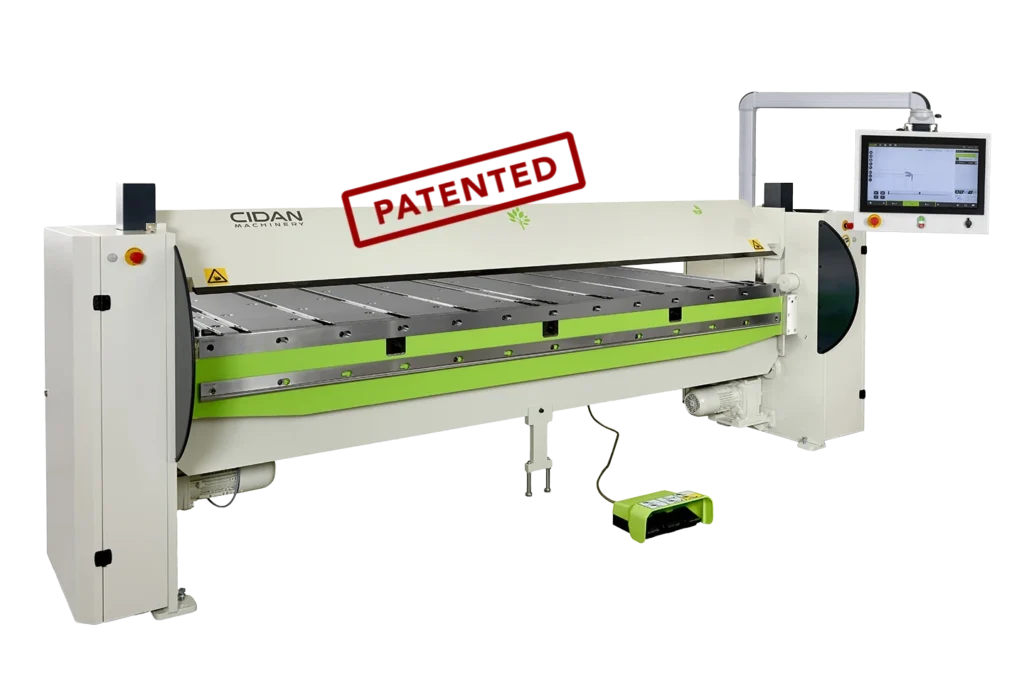

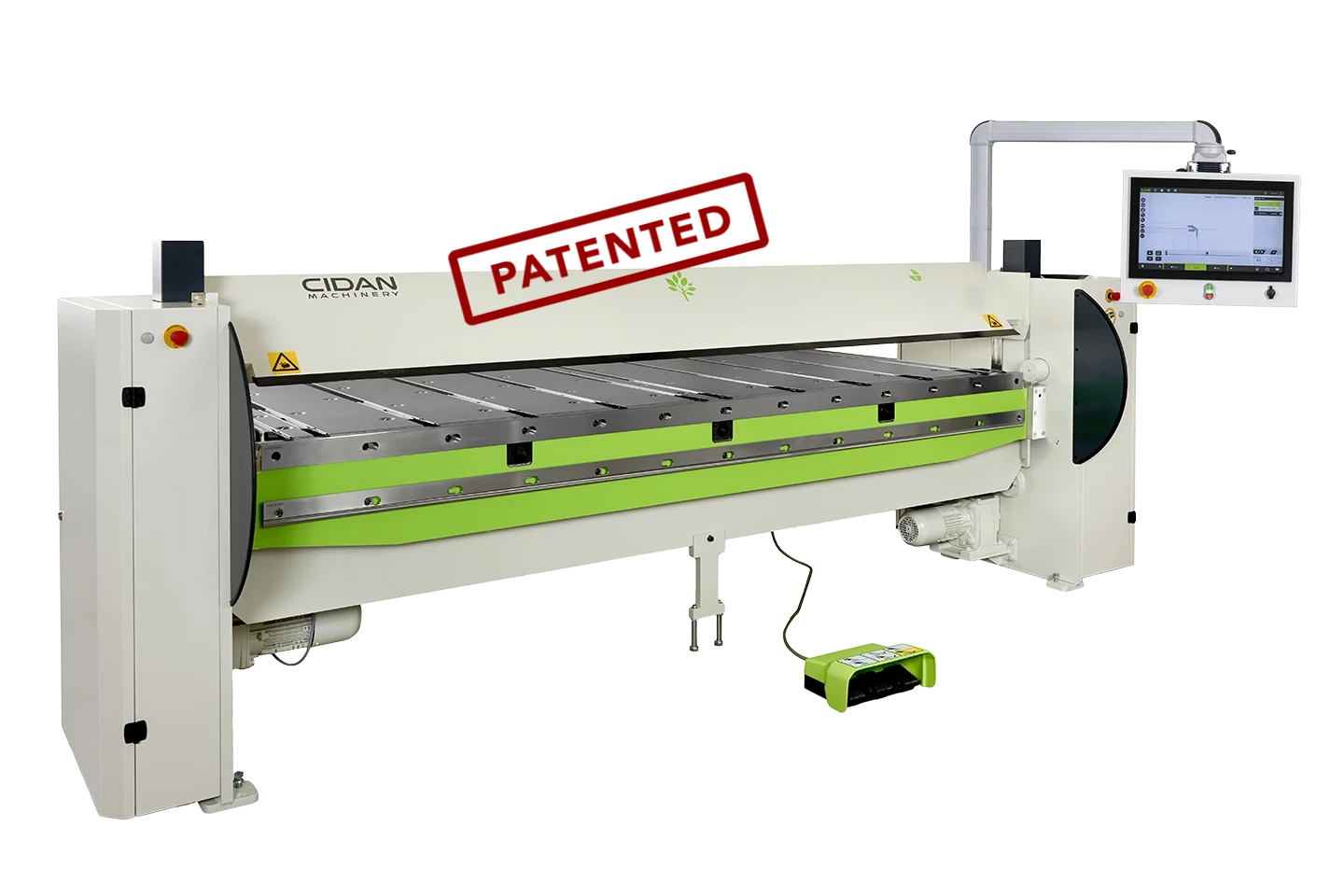

Göteneds kantvik FS PLUS
Göteneds kantvikmaskin FS PLUS är kraftfull, exakt och närmast outslitlig. Eftersom FS PLUS är utrustad med helsvetsade gavlar, överprisma med excenterdrivning och kraftig underbalk, gör det den optimerad för högsta produktivitet, låga underhållskostnader och problemfri drift, år ut och år in. Styrsystemet nuLink på Göteneds kantvik FS PLUS gör all programmering enkel, intuitiv och snabb. Tack vare detta får du exakt styrning, bättre överblick, enklare lagring av program och snabbare rörelser. Via panelen styr du inte bara maskinens rörelser utan även plåttjockleksinställning och justering av bockcentrum. Därigenom uppnår du alltid perfekta radier och en närmast oöverträffad precision i vinklar och mått.
De viktigaste fördelarna
Snabb, användarvänlig och pålitlig
Automatiskt programmerbart bockcentrum och plåttjockleksinställning
Två böjskenor med bredd 7/10 mm och 20 mm som standard
Kapacitet
När du väljer en Göteneds kantvik FS PLUS väljer du alltid perfekta radier och en närmast oöverträffad precision i vinklar och mått.
Arbetslängd mm
2600 – 4100
Öppningshöjd överprisma mm
150
Ståltjocklek
2,5 – 2,0
nuLINK CNC styrsystem
med 21″ pekskärm och grafisk programmering
nuLink är det det smarta styrsystemet som effektiviserar din plåtproduktion. Med ett användarvänligt gränssnitt och grafiska instruktioner blir skapandet av plåtprofiler enkelt för både nybörjare och erfarna operatörer. NuLink förenklar varje steg i processen och lagrar alla data i en central databas för omedelbar tillgång och effektiv drift.
nuLINK
nuLINK är vårt smarta och användarvänliga styrsystem utvecklat med funktioner för att underlätta din produktion. Det hjälper till att producera detaljer effektivt och säkert, även för en oerfaren operatör.
Intuitiv plåtprofildesign i 3D
Skapa och justera dina plåtprofiler snabbt, eller mata enkelt in bockningsparametrar. Sök och förhandsgranska sparade profiler lätt, växla mellan 2D och 3D-visualiseringar och designa i 3D. Zooma, rotera och spegla symmetriska profiler. Du har också funktioner för extra fin radiebockningsfunktion och ångra/gör om.
Effektivisera processer med uppkopplad teknologi
Omfattande online-katalog med standardprofiler. Anslut och integrera säkert med andra maskiner och dra nytta av molnbaserade tjänster. Koppla upp dig mot nuEVOLUTION för att utnyttja alla fördelarna med en smart plåtbearbetning, inklusive nätverkskoppling av maskiner, dygnet-runt-åtkomst, orderöversikt, automatisering och effektiv produktionsplanering.
Innovativ bockningsoptimering och -simulering
Smart förberedelse-läge som föreslår den bästa bockningssekvensen. Guidad simulering visualiserar maskinens arbetsområde och förhindrar fel med kollisionskontroll. Ändra enkelt föreslagen bockningsordning, dimensioner och vinklar. Det finns också funktioner som verktygsanpassningar och interaktiv simulering genom att spela, pausa och utforska steg för steg.
Anpassa upplevelsen efter dina önskemål
nuLINK styrsystem skalar smidigt från mindre verkstäder till storskalig produktion, anpassat efter dina unika behov och preferenser. Med kraftfulla administrativa funktioner och molnbaserade uppdateringar via VPN, hålls dina data alltid aktuella. Flera språkval, personliga inloggningar och varierande åtkomstnivåer förenklar användningen.
Enkel hantering av material och verktyg
Automatisk materialkompensation som eliminerar behovet av tidskrävande inställningar. Operatörer guidas genom varje steg i produktionsprocessen, inklusive hantering av verktyg och material. Grafiska instruktioner, klar visualisering av fotpedalen och anpassade instruktioner på operatörens språk, kompletterat med färgmarkeringar av plåtprofilen för att enkelt följa dess rotation och positionering.
De två böjskenorna
Göteneds kantvik FS PLUS har marknadens smalaste böjskena, vilket ger precision, finish och flexibilitet även vid riktigt små anslagsmått. Böjskenan byter du snabbt och enkelt med några handgrepp.
Justerbar bombering
Justerbar bombering ger alltid perfekt bockresultat oavsett ämnets längd och materialtjocklek.
Justerbar bombering.
Stora prismauttag
49 mm i höjdled och 57 mm i sidled, förenklar bockning avsevärt när du exempelvis har gavlar att ta hänsyn till.
Stora urtag i prismorna.
Justerbart bockcentrum
Med justerbart bockcentrum följer böjbalken materialet och ger rätt bockade vinklar och en jämn radie även vid ökande materialtjocklek.
Justerbart bockcentrum
Med FS PLUS får du exakt styrning, bättre överblick, enklare lagring av program och snabbare rörelser. Via panelen styr du inte bara maskinens rörelser utan även plåttjockleksinställning och justering av bockcentrum. Därigenom uppnår du alltid perfekta radier och en närmast oöverträffad precision i vinklar och mått.
Skena med liten radie
Skena med radie 1,5–5 mm
Motordrivet bakre anslag BASIC
Det bakre anslaget är utformat för att positionera ämnet så att exakta mått uppnås på den bockade detaljen.
BASIC anslag
BASIC anslaget är ett kostnadseffektivt anslag utan de anpassningsmöjligheter som finns hos anslaget FLEXIBLE. Designat speciellt för F, FS och FX. Främre raden av anslagfingrar är tillverkade av härdat fjäderstål som standard. Den bakre raden av anslagsfingrar är solida. Placeringen av anslagsfingrarna över maskinens längd gör det möjligt att bocka små detaljer på båda sidor och i mitten. Anslaget drivs av en servomotor med remdrift på båda sidor och det tar två sekunder att få en exakt position mellan 3 och 1050 mm. Alla anslagsfingrar kan fällas ned automatiskt för att undvika kollision när materialet behöver roteras på bordet. Stålkulor och specialfingrar för manuell konisk bockning finns som tillval.
Motordrivet bakre anslag FLEXIBLE
Detta anslag är precis som namnet anger, flexibelt, och utbyggbart upp till 4200 mm arbetsdjup via moduler.
FLEXIBLE anslag
Detta anslag är precis som namnet anger, flexibelt, och utbyggbart upp till 4200 mm arbetsdjup via moduler. Basenheten har ett anslagsdjup på 1550 mm. Modulerna gör det sedan möjligt att förändra ett standard FLEXIBLE till ett L-, J-, T- eller U-format anslag från början eller efter framtida behov. Modulsystemet möjliggör en mängd olika kombinationer av anslagsbord, så idag är ett skräddarsytt anslagsbord fullt möjligt. Anslagsbordet är utrustat med dubbla servomotorer, kulskruvar och linjärstyrningar för största möjliga precision. Alla positioner blir exakt lika, gång efter gång. FLEXIBLE anslagsbord levereras som standard med 12, 14 eller 16 stycken anslagsskenor, beroende på maskinens längd. Anslagets snabba positionering möjliggör ökad produktivitet och därmed lägre kostnader per bockningsoperation. De främre anslagsfingrarna är gjorda av fjäderstål som standard. Anslagsfingrarna kan automatiskt fällas ned i bordet för varje programrad.
TILLVAL
XTAP – konisk bockning
Med XTAP möjliggörs automatisk inställning av anslagspositionerna via styrsystemet nuLink
TILLVAL
Manuell konisk bockning
CIDAN anslagsbord kan även utrustas med två specialfingrar avsedda för konisk bockning. De justerbara fingrarna placeras i ytterkanterna på anslagsbordet och skapar möjlighet till konisk bockning.
TILLVAL
Stålkulor i anslagsbordet
Stålkulor i anslagsbordets täckplåtar underlättar förflyttning och minimerar samtidigt risken för repor på materialet. (Standard på FLEXIBLE och tillval för BASIC.)
TILLVAL
Vinkelanslag
Underlättar positionering av långa och smala ämnen. Finns i två längder, 1,5 och 3 m samt i höger- respektive vänsterutförande.
TILLVAL
Borstar i anslagsbordet
Borstar i anslagsbordets täckplåtar är idealiskt vid förflyttning och repkänsligt material.
TILLVAL
Solida anslagsfingrar
Solida anslagsfingrar (min. mått 6 mm).
TILLVAL

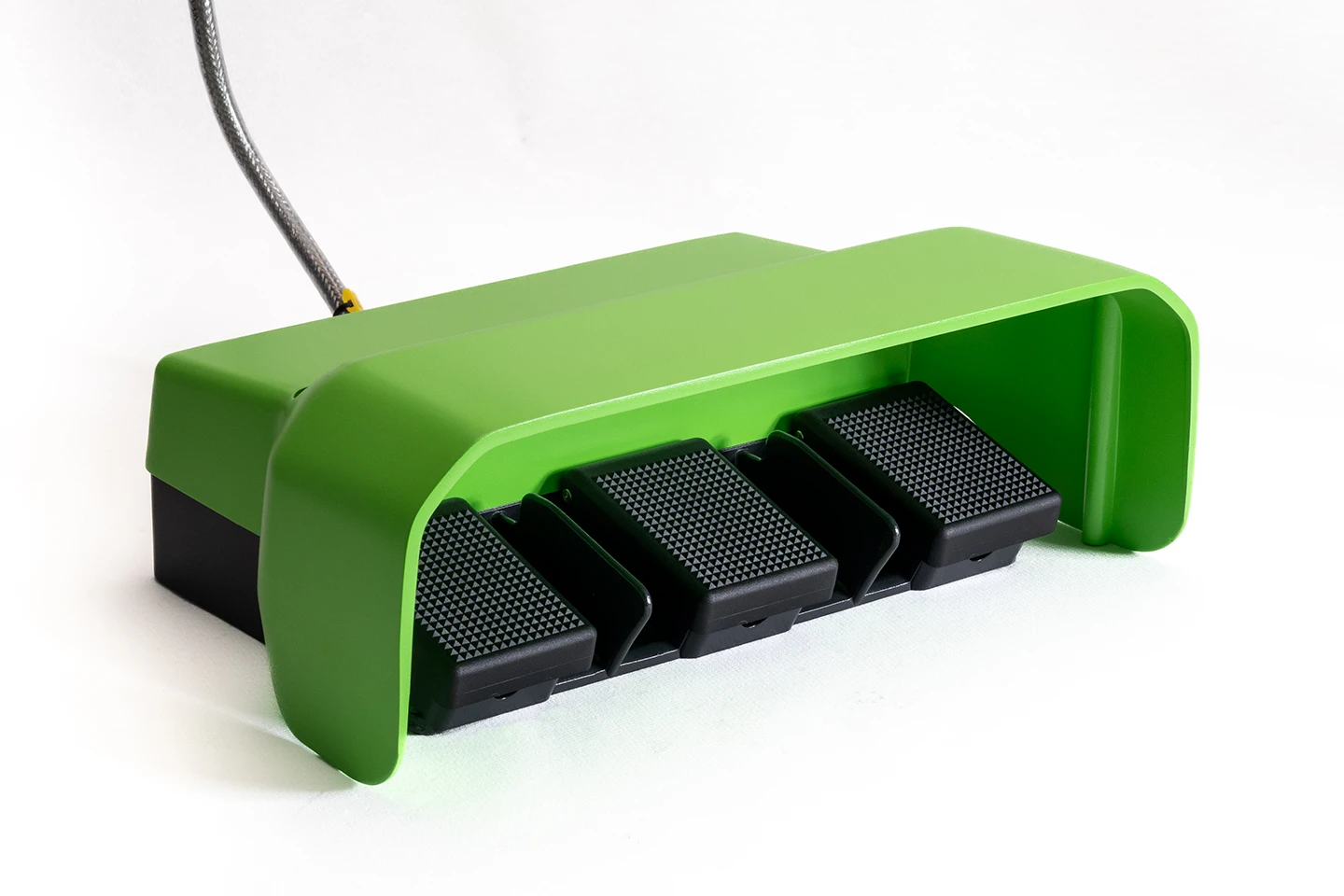

Extra fotpedal
Extra fotpedal med nyckelbrytare.
TILLVAL
Flyttbar fotpedal på skena
Förenklar förflyttning av fotpedalen och är till stor hjälp när bockning utförs på flera ställen utmed maskinens arbetslängd. Detta sker ofta på maskiner utrustade med Multifold.
Fotpedal på skena är också viktig ur säkerhetssynpunkt. Skenans placering gör då att operatören alltid befinner sig på rätt avstånd från böjprismans rörelse.
TILLVAL
Golvscanner
Vid bockning från framsidan av maskinen skyddar scannern två zoner, den tillåter olika öppningshöjder för överprisman i förhållande till var operatören befinner sig. Vid bockning från baksidan av maskinen, skyddar scannern obehöriga från att skadas. Nödstoppet aktiveras automatiskt om någon kommer innanför bockprismans arbetsområde.
TILLVAL
Segmenterad radieskena
Segmenterad radieskena med radie 1,5 mm.
TILLVAL
Ythärdade verktyg
Ythärdade verktyg, HRC 45.
TILLVAL
Segmenterad skarpskena
Segmenterad skarpskena med 0,75 mm radie (ythärdad).
Upptäck det smarta planeringsverktyget för plåtdetaljer
En effektiv plåtbearbetning börjar och slutar med nuEvolution från nuIT – det smarta planeringsverktyget som revolutionerar hela din tillverkningsprocess. Kombinera nuEvolution med den imponerande kraften och smidigheten hos Göteneds maskiner för perfekt överblick, bra resultat, kortare ledtider och ökad lönsamhet. Det enda som behövs är en läsplatta eller laptop och ditt finger.
Tekniska specifikationer
| Modell | FS PLUS 26 | FS PLUS 32 | FS PLUS 41 |
|---|---|---|---|
| Arbetslängd | 2600 mm | 3200 mm | 4100 mm |
| Stål1 | 2,5 mm | 2,0 mm | 2,0 mm |
| Rostfritt stål2 | 1,6 mm | 1,2 mm | 1,2 mm |
| Aluminium3 | 3,7 mm | 3,0 mm | 3,0 mm |
| Öppningshöjd överprisma | 150 mm | 150 mm | 150 mm |
| Vikt | 3260 kg | 3487 kg | 4166 kg |
| Motor överprisma | 1,5 kW | 1,5 kW | 1,5 kW |
| Motor böjprisma | 2,2 kW | 2,2 kW | 2,2 kW |
