Göteneds kantvik FORMA
Göteneds kantvik FORMA är en ”cross over” som både klarar kraven från legotillverkning till enstyckstillverkning. Producerar snabbt (låg kostnad), snäll mot operatören (lätta och få lyft), stark konstruktion (en maskin för livslång tjänst). Enkelhet i programmering och korta tider för verktygsbyten reducerar ställtiderna till ett minimum.
De viktigaste fördelarna
Stabil konstruktion
Programstyrd plåttjockleksinställning
Välj mellan tre olika höjder på lådverktygen
Kapacitet
Göteneds kantvik FORMA, här får du styrka, snabbhet, flexibilitet och användarvänlighet i ett.
Arbetslängd
3200 – 4100
Öppningshöjd
max 195 mm
Ståltjocklek
3,0 – 2,5
Roterande kombiöverprisma
FORMA kantvik är utrustad med en roterbar överprisma med två verktygslägen.
- Höga segmenterade lådverktyg
- Skarpskena
Kombiöverprisma
Med det roterbara överprismat får man två
verktygsgeometrier, med oöverträffad flexibilitet för formning. Ett byte från ett verktygsläge till ett annat går på mindre än 10 sek.
Möjligheterna att bocka ett större antal olika profiler ökar avsevärt med den här kombinationen.
Överprismats drivning
Överprismat drivs med excentrar vilka minimerar slitage under rörelse och säkerställer lång livslängd.
Dubbelsidig excenterdrivning skapar ett högt presstryck, vilket är en stor fördel vid klämning av omslag.
Hög öppnings- och stängningshastighet.
Presstrycket anges i styrsystemet för respektive material så att även känsliga material kan hanteras.
Pneumatiskt lås av överprismats position. En lösning som säkerställer att överprismat inte flyttar sig under bockning.
Böjbalk
Böjbalken drivs på båda sidor av 1,5kW motorer, den är kraftigt byggd, mycket styv och stabil.
Den slimmade designen på böjbalken gör att operatören inte behöver backa undan vid varje bockning.
CNC-styrd plåttjockleksinställning
Plåttjockleksinställningen justeras automatisk genom styrsystemet.
Beroende på materialval justeras böjbalkens djup automatisk efter inställda värden (max 4mm).
Detta medför att bocka nära ett omslag eller små offsetbockningar blir enkelt och snabbt.
Bombering av böjverktyg
Böjbalken är utrustad med ett manuellt
bomberingsystem, vilket ökar precisionen på långa detaljer i hårdare material. Bomberingen går att justera upp till 1,5mm.
Böjverktyg – Standardutförande
Odelade (hela) böjskenor är standard.
Böjskenorna finns i olika bredder från 7mm upp till 30mm.
I standardutförande är skenorna 15mm och 30mm, men går att kombinera på olika sätt.
Verktygsbyte – Standardutförande
De odelade böjskenorna har ett nyckelhålssystem för ett enklare och snabbare byte.
Böjverktyg – Multifoldutförande
Böjverktyg finns i olika bredder från 7 mm upp till 30 mm. Böjverktygen är segmenterade från 35 mm upp till 200 mm i längd.
Böjverktygen har en frigång på 67 mm till verktygsfästet, så att detaljer med bocklinjer i offset kan bockas utan att förstöra detaljen.
Verktygsbyte – Multifoldutförande
De segmenterade (delade) verktygen sitter fast med en klämlist och kan enkelt bytas eller flyttas för hand.
Prebend verktyg – Multifoldutförande
Med vinklade böjverktyg kan inre flänsar bockas upp till 90° utan att demolera omkringliggande material.
Observera: Kapaciteten är begränsad till 1,25mm
(400N/mm²).
Underbalk
Götenes kantvik FORMA kan levereras med underverktyg i standardutförande eller i Multifoldutförande med segmenterade underverktyg.
Underverktyg – Standardutförande
Underskenan (20 mm hög) är uppdelad i segment på 800 mm eller 900 mm som ger ett snabbt och enkelt byte samt sänker kostnaden om det uppstår skador på verktyget och en del måste bytas ut.
Underverktyg – Multifoldutförande
Alla underverktyg är segmenterade från 35 mm upp till 200 mm i bredd.
Segmenterade underverktyg i kombination med ett höj och sänkbart anslag (AGS) ger en maximal flexibilitet vid bockning av komplicerade detaljer.
Underverktygen har en frigång på 38 mm till
verktygsfästet.
De segmenterade (delade) verktygen sitter fast i en klämlist och kan enkelt bytas eller flyttas för hand.
Frigång på sidorna
FORMA kantvik har stora urtag i prismorna, 60 mm i höjdled och 64 mm i sidled, vilket ger stor flexibilitet.
Verktyg
FORMA kan utrustas med lådverktyg i tre olika höjder, 125, 150 eller 200mm.
Med lådverktygen får du större utrymme och kan bocka profiler med mycket snäva mått.
Höga segmenterade lådverktyg
FORMA kantvik kan utrustas med lådverktyg i tre olika höjder, 125, 150 eller 200mm.
Lådverktygens segmentbredd är från 35 mm upp till 200 mm.
När en FORMA är utrustad med lådverktyg i 2 olika höjder tillkommer en säkerhetsbrytare.
Lådverktyg finns i olika nosradier.
Det finns också C-formade lådverktyg i höjderna 125 och 150mm, som klarar djupare profiler än vad standardutförandet tillåter.
Fällbara hörnverktyg (option)
Fällbara hörnverktyg möjliggör enkel hantering vid bockning av 4-sidiga detaljer så som dörrar, paneler, lådor och skåp.
Verktygen fälls automatiskt undan när överprismat körs uppåt för att komma ur detaljen.
Hörnverktyg säljs i par om höger och vänster.
Verktygslåsning (snabblåsning)
Alla lådverktyg är utrustade med snabblåsning, vilket underlättar vid byte eller ompositionering.
Ett kvarts varv för att släppa – ett kvarts varv för att låsa.
Skarpskena
Överprismat är utrustat med en skarpskena som kan användas till detaljer eller profiler som bockas i full längd, samt när det inte finns risk för krock med redan bockade flänsar.
En fördel med skarpskenans verktygsläge är
överprismats lutning på 45°.
Skarpskenan är uppdelad i segment på 800 mm eller 900 mm som ger ett snabbt och enkelt byte och sänker kostnaden om det uppstår skador på verktyget och en del måste bytas ut.
Vi erbjuder ett stort urval av skarpskenor med olika radie och vinklar.
Verktygen finns i tre kvaliteter, Standard, Härdade eller Premium.
Böjverktyg – Multifoldutförande
Böjverktyg finns i olika bredder från 7 mm upp till 30 mm. Böjverktygen är segmenterade från 35 mm upp till 200 mm i längd.
Böjverktygen har en frigång på 67 mm till verktygsfästet, så att detaljer med bocklinjer i offset kan bockas utan att förstöra detaljen.
Underverktyg – Multifoldutförande
Alla underverktyg är segmenterade från 35 mm upp till 200 mm i bredd.
Segmenterade underverktyg i kombination med ett höj och sänkbart anslag (AGS) ger en maximal flexibilitet vid bockning av komplicerade detaljer.
Verktygskvalitet och radier
Välj mellan tre olika verktygskvaliteter:
Standard
Härdade
Premium – Toolox
Alla verktyg till överprismat och underbalken kan levereras med vass kant (S1) men även men även i olika radier (t.ex R1 eller R2).
Anslagsbord till FORMA kantvik
Våra anslagsbord är stabila konstruktioner och drivs med servomotor, kulskruv och linjärstyrningar för största möjliga precision.
Välj bland våra tillval för ett skräddarsytt anslagsbord anpassat efter dina behov.
Anslag FLEXIBLE – Standardutförande
Flexibelt och kraftigt anslagsbord, utrustat med dubbla servomotorer, kulskruvar och linjärstyrningar.
För bockning av små detaljer så är anslagsfingrarna monterade i par, ett par i mitten, och ett par ute på var sida.
Stålkulor i alla bordsplåtar underlättar för operatören att positionera plåten.
Främre anslagsfingrar av fjäderstål gör det möjligt att positionera ner till 3mm från bocklinjen.
Notera att det inte finns några urtag i underverktyget som kan orsaka klämmärken.
Flera anslagspositioner
Med många rader av 25mm höga anslagspositioner med stopp var 500mm nås varje mått inom 2 sekunder, vilket snabbar upp processen.
Anslagsförlängningar
Basen i anslaget har ett djup på 1550mm.
För större detaljer erbjuder vi förlängningar för maximalt utnyttjande. Längden är anpassad till maskinens arbetslängd.
Bilden visar en förlängning som är monterad i mitten men kan även monteras på vänster eller höger sida.
Det modulära systemet gör det möjligt att ändra ett standardanslag till ett L, T eller U-format anslag.
Borstbord (FLEXIBLE)
Anslagsbordet FLEXIBLE kan utrustas med ett borstbord.
Vinkelanslag/ sidostopp
Ett vinkelanslag på sidan av anslagsbordet ger dig möjligheten att snabbt och noggrant positionera ämnet sidledes.
Det kan också underlätta positioneringen av smala ämnen där bara ett anslagsfinger kan brukas.
AGS anslagsbord
Anslagsbordet är en stabil konstruktion och drivs med servomotor, kulskruv och linjärstyrningar för största möjliga precision.
Anslagets snabba positionering möjliggör ökad
produktivitet och därmed lägre kostnader per
bockningsoperation.
Basenheten är U-formad med ett djup på 1550mm på sidorna och 1050mm i mitten. Det djupa urtaget i mitten gör det möjligt för operatören att komma närmare bocklinjen när denne arbetar från anslagssidan. Urtaget är dessutom brett så att det är lättare att nå längre ut mot sidorna och gör det betydligt enklare att arbeta med flera parallella arbetsstationer.
Med en enkel inställning i programmet så kan alla anslagsfingrar fällas ned och operatören kan rotera stora plåtar utan hinder.
Designa ditt anslag med extra förlängningar för maximalt utnyttjande. Förlängningarna finns i höger- och vänsterutförande och längden är anpassad till maskinens arbetslängd.
För större detaljer så som dörrar, paneler och skåp så rekommenderar vi ett J- eller U-format anslag.
Anslagsbordet är designat så att en operatör kan hantera 3 eller 4 meter långa detaljer.
Höj- och sänkbart anslagsbord AGS (option)
Höj- och sänkbart anslagsbord (0-50mm) ger dig maximal flexibilitet.
- Komplexa detaljer kan bockas från böjbalkssidan.
- Kan användas för att kompensera för präglade detaljer.
Med anslagsplåtarna i standardläge så kan anslaget sänkas ned till 36mm.
Med anslagsplåtarna i det bakre läget så kan anslaget sänkas ned till 50mm.
ProLink CNC styrsystem
FORMA kantvik levereras som standard med ProLink styrsystem och 21,5″ pekskärm.
ProLink styrsystem är uvecklat av CIDAN till CIDANs kantvikmaskiner.
Ett Windowsbaserat användarvänligt styrsystem med 21.5″ pekskärm som är lätt att lära sig.
Styrsystem ProLink
Styrsystemet ProLink är utvecklat av CIDAN för CIDAN kantvikmaskiner.
Styrsystemet är enkelt och snabbt att lära sig och simulering av bockningssekvensen guidar operatören genom programmeringsproceduren.
Den interaktiva grafiken visar operatören arbetsgången och ger instruktioner om detaljen ska vändas eller vridas vilket är avgörande vid bockning av komplexa detaljer.
Varje bockningsrad visar dess verktygsval och plåthantering.
Kollisioner visas på skärmen och operatören avgör om detaljen ska bockas.
Materialinställningar kommer ifrån en materialtabell och kalkylerar även dess utbredning.
Styrsystemet kan lagra ett stort antal program.
Varje program kan sparas med en grafisk ikon och namn och kan lätt hittas igen.
ProLink offline (option)
Med Prolink offline kan profiler och detaljer förberedas och simuleras innan de skickas till maskinen.
Programmen kan sparas på nätverket och kan laddas in i maskinen automatisk eller hämtas av operatör.
Ställtider kan minimeras vid maskinen då operatören öppnar ett förberett program.
CNC-styrd plåttjockleksinställning
Plåttjockleksinställningen justeras automatisk genom styrsystemet, 0-4 mm.
Bombering av böjverktyg
Böjbalken är utrustad med ett manuellt bomberingsystem, vilket ökar precisionen på långa detaljer i hårdare material.
OPTION
Flexibelt anslagsbord
För stora detaljer såsom paneler, dörrar, skåp m.m. rekommenderas U-format eller J-format anslag. Operatören kan då välja att stå antingen framför eller bakom maskinen. Även detaljer på 3 och 4 meter kan enkelt hanteras av en operatör. Ett standard AGS anslagsbord kan byggas ut till ett J-, L- eller U-format anslagsbord i efterhand.
OPTION
Vinkelanslag/ sidostopp
Ett vinkelanslag på sidan av anslagsbordet ger dig möjligheten att snabbt och noggrant positionera ämnet sidledes. Finns i längderna 1500 mm och 3000 mm för både vänster och/eller höger sida.
OPTION
Höga segmenterade lådverktyg
Höga segmenterade lådverktyg 125, 150 eller 200 mm höga med snabblåsning.
OPTION
C-formade lådverktyg
C-formade lådverktyg i höjderna 125 och 150mm, som klarar djupare profiler än vad standardutförandet tillåter.
OPTION
Extra fotpedal
För att underlätta att arbeta från anslagssidan eller om detaljen kräver två operatörer, behövs en andra fotpedal.
En nyckelbrytare anger vilken pedal som ska användas eller om båda ska användas samtidigt.
OPTION
Skena till fotpedal
Förenklar förflyttning av fotpedalen och är till stor hjälp när bockning utförs på flera ställen utmed maskinens arbetslängd. En skena till fotpedalen är också viktigt ur säkerhetssynpunkt. Skenans placering gör då att operatören alltid befinner sig på rätt avstånd från böjprismans rörelse.
OPTION
Golvscanner
Golvscannern erbjuder extra säkerhet med två säkerhetsområden, beroende på ifall maskinen används från bockningssidan eller anslagssidan. Scannern skyddar mot eventuella kollisioner med böjbalken.
OPTION
Ljusridå
Ljusridån på bockningssidan ökar säkerheten när maskinen används från anslagssidan. Ljusridån skyddar mot eventuella kollisioner med böjbalken.
OPTION
Import av CAD filer
Vi har tillsammans med vår partner AutoPOL utvecklat en lösning för att importera STEP-filer till Prolink. AutoPOL använder maskinens materialdata för att beräkna plåtutbredningen. AutoPOL genererar ett program för Prolink och även en skärfil som kan användas på många laser och stansmaskiner. DXF-filer kan importeras direkt in i Prolink.
AutoPOL säljs som ett tillbehör.
OPTION
Verktygsvagn
Förvara dina segmenterade verktyg på ett säkert sätt.
Vagnen reducerar risken för skador på verktygen och underlättar avsevärt verktygsbyten. Plats finns även för att förvara delade skenor, handverktyg samt instruktioner och ritningar. Vagnen har låsbara hjul och draghandtag. Ett givet tillbehör till FORMA kantvik utrustad med Multifold.
OPTION
Solida främre fingrar
Nerfällbara, solida främre anslagsfingrar i anslagsbordet.
OPTION
ProLink offline
Med Prolink offline kan profiler och detaljer förberedas och simuleras innan de skickas till maskinen.
OPTION
Automatisk smörjning
Automatisk centralsmörjning lämpar sig tillsammans med robotlösning eller skifteskörning.
OPTION
Auxiliary outputs
6st signalutgångar gör det möjligt att styra andra enheter.
OPTION
Specialanpassade verktyg
Vi kan leverera specialanpassade verktyg för detaljer som kräver större radie, större arbetsområde kring verktygen, etc..
OPTION
Främre anslag/support
Främre anslag/support, 400 mm långa armar monterade på böjbalken, med fjädrande vippstopp.
Upptäck det smarta planeringsverktyget för plåtdetaljer
En effektiv plåtbearbetning börjar och slutar med nuEvolution från nuIT – det smarta planeringsverktyget som revolutionerar hela din tillverkningsprocess. Kombinera nuEvolution med den imponerande kraften och smidigheten hos Göteneds maskiner för perfekt överblick, bra resultat, kortare ledtider och ökad lönsamhet. Det enda som behövs är en läsplatta eller laptop och ditt finger.
Tekniska specifikationer
| Modell | FORMA 32 | FORMA 32 Multifold | FORMA 41 | FORMA 41 Multifold |
|---|---|---|---|---|
| Arbetslängd | 3200 mm | 3200 mm | 4100 mm | 4100 mm |
| Stål1 | 3,0 mm | 3,0 mm | 2,5 mm | 2,5 mm |
| Rostfritt stål2 | 1,9 mm | 1,9 mm | 1,6 mm | 1,6 mm |
| Aluminium3 | 4,5 mm | 4,5 mm | 3,7 mm | 3,7 mm |
| Öppningshöjd överprisma | 1954 | 1954 | 1954 | 1954 |
| Vikt | 4900 kg | 4900 kg | 5900 kg | 5900 kg |
| Motor överprisma | 2 x 1,1 kW | 2 x 1,1 kW | 2 x 1,1 kW | 2 x 1,1 kW |
| Motor böjprisma | 2 x 1,5 kW | 2 x 1,5 kW | 2 x 1,5 kW | 2 x 1,5 kW |
Upptäck våra smarta lösningar i action
Se hur CIDANs maskiner presterar i en produktion. Varje video lyfter fram viktiga funktioner som gör din plåtbearbetning snabbare, smartare och mer effektiv.
Låt dig inspireras, upptäck skillnaden – och öppna dörren till nya möjligheter för ditt företag.
CIDAN FORMA 30 Multifold
CIDAN FORMA forming complex part for kitchen hood
Referenser
Vi ska vara din trygga one-stop-partner och alltid leverera hållbara och effektiva plåtbearbetningslösningar för just dina behov. Här nedan kan du läsa om några av de kunder som valt våra maskiner för sin plåtbearbetning. Om du vill ha någon referens i närheten av dig – tveka inte att höra av dig, vi har kunder över hela världen och det finns säkert någon nära dig!
METAFLEX Kanttechnik GmbH
En framgångshistoria i Österrike METAFLEX Kanttechnik GmbH, beläget i St. Pölten-Unterradlbe…
Läs mer
La Crosse Sign Group
La Crosse Sign Group valde en FORMA 40 kantvik La Crosse Sign Group är ett modernt skyltföreta…
Läs mer
Integrated Image
Mångsidighet gjorde FORMA 30 Kombi till det självklara valet ”- Jag visste precis vad jag be…
Läs mer
Elite Custom Metal
Elite Custom Metal valde en FORMA 30 från Göteneds Elite Custom Metal tillverkar och säljer b…
Läs mer

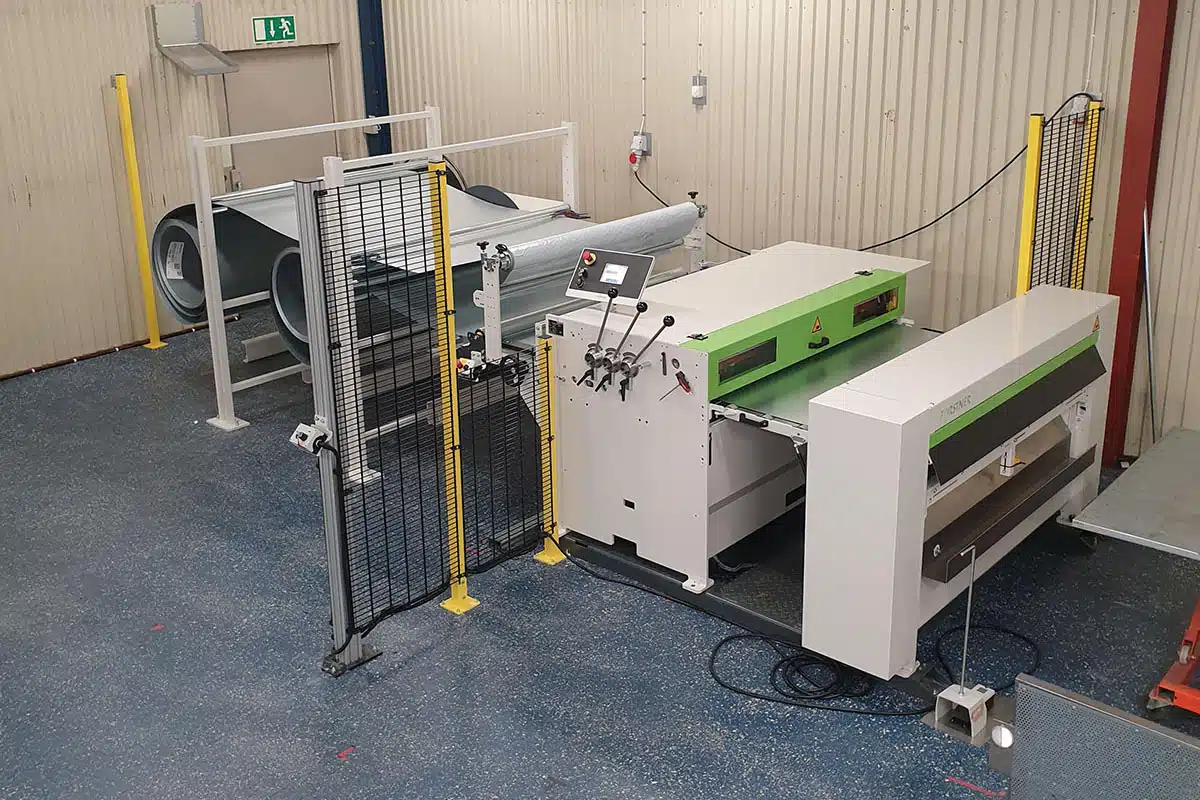

Masterveil
Ett par knapptryck – klippt & skuret utan grader! Forstner COMPACT 1500 med två AG2000 ha…
Läs merSupport
När vi säljer en Göteneds-maskin så säljer vi inte bara en maskin, utan även kunskap, service och trygghet. Allt detta för att försäkra att din Göteneds-maskin ska vara trogen i många år framöver. Så när du behöver service, kontakta vår serviceavdelning på telefon: +46 (0)511-409996 eller kontakta oss via mail:
Få hjälp med att välja rätt maskin
Prata med en av våra specialister och få svar på alla dina frågor. Ring +46 511 245 20 eller kontakta oss via mail:
Byt in din gamla maskin
Vi köper din gamla maskin oavsett märke och ålder när du investerar i en ny från oss. Passa på att investera i en effektivare framtid genom att byta upp dig till en ny smart och snabb maskin. Att de nya maskinerna dessutom är snällare mot miljön är något du får med dig på köpet.
Reservdelar
Upptäck bekvämligheten av att handla reservdelar och tillbehör för CIDAN-, Forstner- och Götenedsmaskiner direkt från vår smidiga webshop. Gör din beställning när det passar dig bäst och säkerställ att dina maskiner alltid är i toppskick. Utforska vårt sortiment och förenkla din inköpsprocess med CIDAN Machinery Group’s webshop idag!
