Göteneds kantvik F
Götends F är en pålitlig och noggrann kantvikmaskin för tunnplåt. Dess robusta över- och underbalk, i kombination med en smal böjbalk, säkerställer maximal stabilitet samtidigt som de ger optimalt utrymme för bockning av profiler. Excenterdriften för överbalken, tillsammans med högkvalitativa komponenter, garanterar lång livslängd och minimalt underhållsbehov. Kort sagt: en maskin du kan lita på.
De viktigaste fördelarna
Användarvänlig
Pålitlig maskin med snabbt och logiskt nuLink styrsystem
Effektiv
Smal böjbalk och justerbar bombering som standard
Flexibel
Lösningar för konisk bockning (XTAP) och XSPACE böjbalk som tillval
Kapacitet
När du väljer en Göteneds kantvik F får du arbetsglädje och produktivitet i optimal kombination.
Arbetslängd mm
2600 – 4100
Öppningshöjd överprisma mm
150
Ståltjocklek
1,75 – 1,25
nuLink CNC styrsystem
F kantvik levereras med nuLink styrsystem och 21,5″ pekskärm som standard.
nuLink styrsystem är uvecklat av CIDAN till CIDANs kantvikmaskiner.
Ett Linuxbaserat användarvänligt styrsystem med pekskärm som är lätt att lära sig.
Styrsystem nuLink
nuLink är utvecklat av CIDAN för CIDAN kantvikmaskiner.
Styrsystemet nuLink är enkelt och snabbt att lära sig och simulering av bockningssekvensen guidar operatören genom programmeringsproceduren.
Med nuLink får operatören en tydlig steg-för-steg-vy över hela bockningsprogrammet. Skärmen visar hur plåten ska placeras, vilka mått som gäller och vilket moment som kommer härnäst. Operatören ser även vilken pedal som ska användas för att gå vidare i programmet. Det gör arbetet enklare, minskar risken för fel och ger ett smidigare flöde från första till sista bockning.
Varje bockningsrad visar dess verktygsval och plåthantering.
Materialinställningar kommer ifrån en materialtabell och kalkylerar även dess utbredning.
Styrsystemet kan lagra ett stort antal program.
Varje program kan sparas med en grafisk ikon och namn och kan lätt hittas igen.
Bockningsföljd & simulering
nuLink beräknar automatiskt ut klippmått och skapar ett program, där man kan se den slutgiltiga detaljen och i vilken ordning de ska bockas. Varje program kan sparas med en ikon, namn och övrig information. nuLink kan även justera för plåttjocklek, bombering, bockcentrum och rotation av kombiprisman på de maskiner som har dessa finesser.
Alltid uppkopplad
Med nuLink är din maskin uppkopplad via en SIM-aktiverad anslutning, vilket ger dig smidig och snabb maskinsupport.
Det betyder att du får:
- Fjärråtkomst i realtid till både PLC och HMI
- Automatiska säkerhetskopior, molnbaserad återställning och programuppdateringar online
- Alltid uppkopplad – utan behov av fysiska kabelanslutningar
För dig innebär det bättre drifttid och en stabilare produktion.
Justerbar skärm
För bästa överblick är pekskärmen är antingen monterad på en roterbar axel eller en svängbar arm (tillval). Den svängbara armen gör det även möjligt att svänga runt skärmen till anslagssidan när man tillverkar stora detaljer.
Standardmaskin med de två böjskenorna
Göteneds kantvik F har marknadens smalaste böjskena, vilket ger precision, finish och flexibilitet även vid riktigt små anslagsmått. Böjskenan byter du snabbt och enkelt med några handgrepp.
XSPACE – Mer utrymme, fler profiler
CIDAN XSPACE (tillval) ger dig större frihet vid utformning och bockning av dina profiler. XSPACE är böjbalken som är indragen under bockpunkten och skapar extra utrymme runt verktygen.
XSPACE
CIDAN XSPACE ger dig större frihet vid utformning och bockning av dina profiler. XSPACE är böjbalken som är indragen under bockpunkten och skapar extra utrymme runt verktygen. Många profiler som tidigare har varit svåra eller omöjliga att bocka kan nu enkelt tillverkas utan kollisioner. Det 15 mm extra utrymmet under böjskenan gör att du bland annat kan bocka trapets-, z- och hattprofiler. Du slipper ”trycka in” plåten i maskinen, förbättrar ergonomin och ökar säkerheten. Du får bättre precision utan ansträngning. Alla funktioner i maskinen fungerar som vanligt. XSPACE-balken är naturligtvis utrustad med bombering för att minimera vinkelavvikelser vid långa profiler. Alla maskiner i F-serien kan utrustas med XSPACE och levereras med två böjskenor, 10 och 25 mm, som tillval finns 12 mm. Upplev större frihet med mer plats vid böjbalken, XSPACE ger dig utrymmet du behöver.
Exempel på profiler
XSPACE utformningen av böjbalken möjliggör tillverkning av fotplåtar, rännor eller hattprofiler. Levereras med två böjskenor, 10 mm och 25 mm. Använd manuell bombering för kraftigare bockningar med XSPACE.
XTAP – konisk bockning
Om du vill bocka profiler med överlappning är vårt CIDAN FLEXIBLE anslag med XTAP funktion rätt val för dig. Programmera bara din profil och lägg till överlappningslängden på nuLINK-kontrollen och starta maskinen. Anslaget placeras i en vinkel längs de relevanta bockningslinjerna, vilket resulterar i en profil med överlappning utan krav på urklipp.
Koniska profiler
Systemet effektiviserar konstruktionen av koniska profiler med detaljerad 3D-visualisering, realtidsuppdateringar och tydliga visuella indikatorer – vilket säkerställer noggrannhet och effektivitet från design till färdig detalj.
Justerbar bombering
Justerbar bombering ger alltid perfekt bockresultat oavsett ämnets längd och materialtjocklek.
Stora prismauttag
49 mm i höjdled och 57 mm i sidled, förenklar bockning avsevärt när du exempelvis har gavlar att ta hänsyn till.
Öppningshöjden
Kantvik F bjuder på mycket generösa utrymmen. Öppningshöjden på 150 mm och de stora urtagen i prismorna, 49 mm i höjdled och 57 mm i sidled, ger stor flexibilitet. Höjden bakom skarpskenan är också väl tilltagen för att ge plats för redan bockade detaljer.
Motordrivet bakre anslag BASIC
Det bakre anslaget är utformat för att positionera ämnet så att exakta mått uppnås på den bockade detaljen.
BASIC anslag
BASIC anslaget är ett kostnadseffektivt anslag utan de anpassningsmöjligheter som finns hos anslaget FLEXIBLE. Designat speciellt för kantvik F, FS och FX. Främre raden av anslagfingrar är tillverkade av härdat fjäderstål som standard. Den bakre raden av anslagsfingrar är solida. Placeringen av anslagsfingrarna över maskinens längd gör det möjligt att bocka små detaljer på båda sidor och i mitten. Anslaget drivs av en servomotor med remdrift på båda sidor och det tar två sekunder att få en exakt position mellan 3 och 1050 mm. Alla anslagsfingrar kan fällas ned automatiskt för att undvika kollision när materialet behöver roteras på bordet. Stålkulor och specialfingrar för manuell konisk bockning finns som tillval.
TILLVAL
Stålkulor i anslagsbordet
Stålkulor i anslagsbordets täckplåtar underlättar förflyttning och minimerar samtidigt risken för repor på materialet.
TILLVAL
Solida anslagsfingrar
Solida anslagsfingrar.
TILLVAL
Manuell konisk bockning
CIDAN anslagsbord kan även utrustas med två specialfingrar avsedda för konisk bockning. De justerbara fingrarna placeras i ytterkanterna på anslagsbordet och skapar möjlighet till konisk bockning.
Motordrivet bakre anslag FLEXIBLE
Detta anslag är precis som namnet anger, flexibelt, och utbyggbart upp till 4200 mm arbetsdjup via moduler.
FLEXIBLE anslag
Detta anslag är precis som namnet anger, flexibelt, och utbyggbart upp till 4200 mm arbetsdjup via moduler. Basenheten har ett anslagsdjup på 1550 mm. Modulerna gör det sedan möjligt att förändra ett standard FLEXIBLE till ett L-, J-, T- eller U-format anslag från början eller efter framtida behov. Modulsystemet möjliggör en mängd olika kombinationer av anslagsbord, så idag är ett skräddarsytt anslagsbord fullt möjligt. Anslagsbordet är utrustat med dubbla servomotorer, kulskruvar och linjärstyrningar för största möjliga precision. Alla positioner blir exakt lika, gång efter gång. FLEXIBLE anslagsbord levereras som standard med 12, 14 eller 16 stycken anslagsskenor, beroende på maskinens längd. Anslagets snabba positionering möjliggör ökad produktivitet och därmed lägre kostnader per bockningsoperation. De främre anslagsfingrarna är gjorda av fjäderstål som standard. Anslagsfingrarna kan automatiskt fällas ned i bordet för varje programrad.
TILLVAL
XTAP – konisk bockning
Om du vill bocka profiler med överlappning är vårt CIDAN FLEXIBLE anslag med XTAP funktion rätt val för dig. Programmera bara din profil och lägg till överlappningslängden på nuLINK-kontrollen och starta maskinen. Anslaget placeras i en vinkel längs de relevanta bockningslinjerna, vilket resulterar i en profil med överlappning utan urklipp.
TILLVAL
Manuell konisk bockning
CIDAN anslagsbord kan även utrustas med två specialfingrar avsedda för konisk bockning. De justerbara fingrarna placeras i ytterkanterna på anslagsbordet och skapar möjlighet till konisk bockning.
STANDARD
Stålkulor i anslagsbordet
Stålkulor i anslagsbordets täckplåtar underlättar förflyttning och minimerar samtidigt risken för repor på materialet.
TILLVAL
Borstar i anslagsbordet
Borstar i anslagsbordets täckplåtar är idealiskt vid förflyttning och repkänsligt material.
TILLVAL
Vinkelanslag
Underlättar positionering av långa och smala ämnen. Finns i två längder, 1,5 och 3 m samt i höger- respektive vänsterutförande.
TILLVAL
Solida anslagsfingrar
Solida anslagsfingrar.
TILLVAL
Golvscanner
Vid bockning från framsidan av maskinen skyddar scannern två zoner, den tillåter olika öppningshöjder för överprisman i förhållande till var operatören befinner sig. Vid bockning från baksidan av maskinen, skyddar scannern obehöriga från att skadas. Nödstoppet aktiveras automatiskt om någon kommer innanför bockprismans arbetsområde.
TILLVAL
Rullsax
Med en smart flyttbar rullsax längs bocklinjen klipper man enkelt av ämnen eller färdigbockade profiler.
TILLVAL
Flyttbar fotpedal
Förenklar förflyttning av fotpedalen och är till stor hjälp när bockning utförs på flera ställen utmed maskinens arbetslängd. Detta sker ofta på maskiner utrustade med Multifold. Fotpedal på skena är också viktig ur säkerhetssynpunkt. Skenans placering gör då att operatören alltid befinner sig på rätt avstånd från böjprismans rörelse.
TILLVAL
Extra fotpedal
Extra fotpedal med nyckelbrytare.
TILLVAL
Radieskena
Radieskena med radie 2,0 eller 2,5 mm.
TILLVAL
Ythärdade verktyg
Ythärdade verktyg, HRC 45.
TILLVAL
Böjskena
Böjskena 25mm
Upptäck det smarta planeringsverktyget för plåtdetaljer
En effektiv plåtbearbetning börjar och slutar med nuEvolution från nuIT – det smarta planeringsverktyget som revolutionerar hela din tillverkningsprocess. Kombinera nuEvolution med den imponerande kraften och smidigheten hos Göteneds maskiner för perfekt överblick, bra resultat, kortare ledtider och ökad lönsamhet. Det enda som behövs är en läsplatta eller laptop och ditt finger.
Tekniska specifikationer
| Modell | F26 | F32 | F41 |
|---|---|---|---|
| Arbetslängd | 2600 mm | 3200 mm | 4100 mm |
| Stål1 | 1,75 mm | 1,5 mm | 1,25 mm |
| Rostfritt stål2 | 1,1 mm | 0,9 mm | 0,8 mm |
| Aluminium3 | 2,6 mm | 2,2 mm | 2,0 mm |
| Öppningshöjd överprisma | 150 mm | 150 mm | 150 mm |
| Vikt | 2502 kg | 2898 kg | 4100 kg |
| Motor överprisma | 0,75 kW | 0,75 kW | 1,5 kW |
| Motor böjprisma | 1,1 kW | 1,1 kW | 2,2 kW |
Upptäck våra smarta lösningar i action
Se hur CIDANs maskiner presterar i en produktion. Varje video lyfter fram viktiga funktioner som gör din plåtbearbetning snabbare, smartare och mer effektiv.
Låt dig inspireras, upptäck skillnaden – och öppna dörren till nya möjligheter för ditt företag.
F41 XSPACE, CIDAN folding machine, roller shear, more space around the tools and new control nuLINK!
Drip Edge of the F32 CIDAN Machinery : Let’s Make A Part
CIDAN F32 Folder Features
Referenser
Vi ska vara din trygga one-stop-partner och alltid leverera hållbara och effektiva plåtbearbetningslösningar för just dina behov. Här nedan kan du läsa om några av de kunder som valt våra maskiner för sin plåtbearbetning. Om du vill ha någon referens i närheten av dig – tveka inte att höra av dig, vi har kunder över hela världen och det finns säkert någon nära dig!
Glauser AG i Schweiz
Tack vare falsen Sedan 1874 har palatset varit på den högsta punkten av bergsterrassen i Mürr…
Läs mer
METAFLEX Kanttechnik GmbH
En framgångshistoria i Österrike METAFLEX Kanttechnik GmbH, beläget i St. Pölten-Unterradlbe…
Läs mer

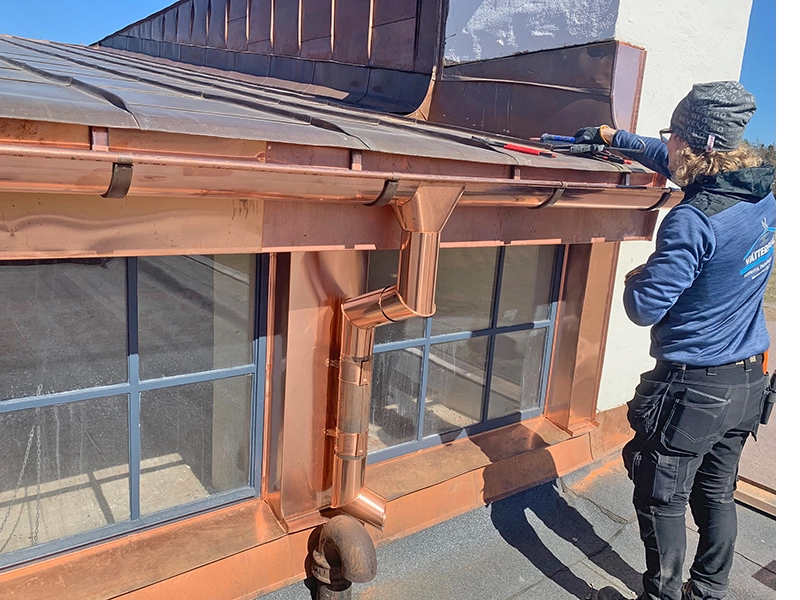

Vätterns Plåtslageri
