Forstner klippsträcka COMPACT
Forstner COMPACT klippsträcka kombinerar kraftiga motorer och effektiv transmission för hög produktivitet och långvarig drift. Med enkla inställningar för ämneslängd och slittning via en överskådlig panel, erbjuder den självständig drift och precision. För tjockare plåt eller extra kraft, välj POWER COMPACT. Bygg en optimal coilhantering för topproduktivitet och lönsamhet.
COMPACT
Forstner COMPACT klippsträcka är mycket kraftfull med starka motorer och effektiv transmission som ger hög produktivitet och problemfri drift år efter år. Ställ ämneslängd, antal samt slittning/ej slittning med den lättöverskådliga panelen och Forstner COMPACT klippsträcka sköter resten själv. Du har sällsynt god överblick på slittenheten och den välplacerade skalan gör att slittknivarna ställs in på ett minimum av tid med fantastisk precision för exakta bredder. Har du behov av en maskin för 1500 mm plåt eller behov av ytterligare råstyrka väljer du Forstners klippsträcka POWER COMPACT. Runt dessa bygger du enkelt upp en coilhantering som ger dig bästa produktivitet och lönsamhet.
Smarta fördelar
- Mycket robust konstruktion för högkvalitativa resultat
- 6-valsars riktverk med enkel inställning av valstryck
- 5 par slittskär
- Höj- och sänkbar slittningsaxel
- Avancerad och snabbt justerbar slittenhet
- Logiskt och användarvänligt styrsystem
De viktigaste fördelarna
Mycket robust konstruktion.
Användarvänligt gränssnitt, vilket möjliggör enkel hantering även för mindre erfarna operatörer.
Mångsidiga applikationer: Perfekt för små verkstäder och anpassningsbar för stora företag med stora produktionsbehov.
Kapacitet
Oöverträffad precision och flexibilitet.
Materialbredd
1250 – 1500
Hastighet
25 m/min
Ståltjocklek
1,0 – 0,8
Slittenhet
Forstner COMPACT klippsträcka levereras som standard med 5 par slittskär. Axlarna är tillverkade i polerat verktygsstål och slittskären är härdade enligt Rc45. Toleransen mellan axlar och slittskär är mindre än 0.01 mm, vilket ger en mjuk och enkel förflyttning av slittskären längs hela axeln.
Snabblåsningen av stål låser mot axeln med hjälp av en insexnyckel. Då snabblåsningen är mjukare än axeln finns det ingen risk för skador på axeln vid åtdragning, vilket annars lätt kan ske med andra låsningsalternativ.
Spaltskären har två skärytor, så du kan växla sida och ta ut spänningar ur materialet vid spalting av smala remsor. Maskinen levereras som standard med millimeterskala för enkel avläsning och positionering av de övre skären.
Inmatningsbord
Inmatningsbordet har fyra kullagrade rullar som guidar plåten till inmatningsrullarna. Tack vare kullagringen kan plåten matas framåt och bakåt utan risk för skador på kanterna. De hjälper även till att hålla materialet parallellt och säkerställer vinkelräta avklipp.
Styrsystem S1
S1 styrsystem med pekskärm och intuativa funktioner. Det är enkelt att programmera olika kvantiteter och längder. Styrsystemet kommunicerar med ett elektroniskt öga och sätter automatiskt nollpunkten och gör ett vinkelrätt renklipp. Styrsystemet har en materialsparande funktion som innebär att maskinen stoppas, slittskären höjs och plåten matas fram till saxen. Som tillval finns en trådlös fjärrkontroll som kan styra en motoriserad haspel eller recoiler.
Inmatningsguide
Valsarna till inmatningsguiden är vinklade för att matcha loopen på materialet från en haspel. Detta förhindrar skador och veck på mjukare material som koppar, aluminum och zink.
Skydd över slittskär
Skyddet över slittskären har en inbyggd säkerhetsbrytare i gångjärnet som öppnas 180°. Brytaren stänger av strömmen till inmatningsvalsarna och saxen så att justering av slittskären kan utföras på ett säkert sätt. Den stora öppningsvinkeln av skyddet gör att lucka inte behöver något extra stöd.

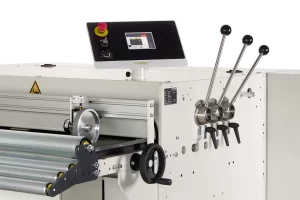

Riktvalsar
Forstners COMPACT är utrustad med sex riktvalsar som tar bort “coilminnet” och levererar platta plåtar hela tiden. Valsarna är tillverkade i polerat stål med en diameter på 70 mm. Trycket på valsarna ställs in manuellt med låshandtag utrustade med skalor.
TILLVAL
Foliepåläggning
Utrustning för foliepåläggning kan i princip monteras på alla våra inmatningsbord. Tack vare stödrullar och gummerade frammatningsvalsar pressas folien på plåten utan risk för bubblor eller veck. Modulen F-AG z2mo har en extra arm med spänningsfjäder som spänner folien under returrörelsen. Denna design är endast tillämplig för system en haspel.
TILLVAL
Bord med inmatningsguide
Inmatningsguiden är en viktig komponent för funktionen och noggrannheten i systemet. Bordet har en fast guide och en justerbar guideskena med kullager. Justeringen av av den flyttbara inmatningsguiden görs med hjälp av ett handhjul. Det här specifika bordet har även rullar i inmatningsbordet för en ännu mjukare hantering av plåten.
TILLVAL
Hasplar
Välj passande hasplar, allt från enkla vaggor till motoriserade varianter. Läs mer under respektive produkt.
TILLVAL
Fotpedal
Lägg till en fotpedal och din COMPACT kan startas enkelt med en fottryckning.
TILLVAL
Gummerade inmatningsvalsar
Vill du förbereda din maskin för foliepåläggning, är tillvalet gummerade frammatningsvalsar det perfekta valet. Det betyder att din utrustning är förberedd på bästa sätt ifall du vill eftermontera foliepåläggning någon gång i framtiden.
TILLVAL
Stödringar
Vi har lösningen även när du behöver spalta smala remsor eller renklippa kanterna. Använd dessa stödringar som passar perfekt till våra slittaxlar och säkerställer ett mycket fint resultat.
TILLVAL
Kromade riktvalsar
För mer krävande jobb och längre livslängd rekommenderar vi kromade riktvalsar.
TILLVAL
Fällbart bord (ACCESS)
Installera ett fällbart bord mellan slittenheten och gradsaxen för att förbättra åtkomligheten till slittskären. Momentet att justera slittskären blir mycket bekvämare och mer ergonomiskt, dock ökar maskinens längd med 800 mm.
TILLVAL

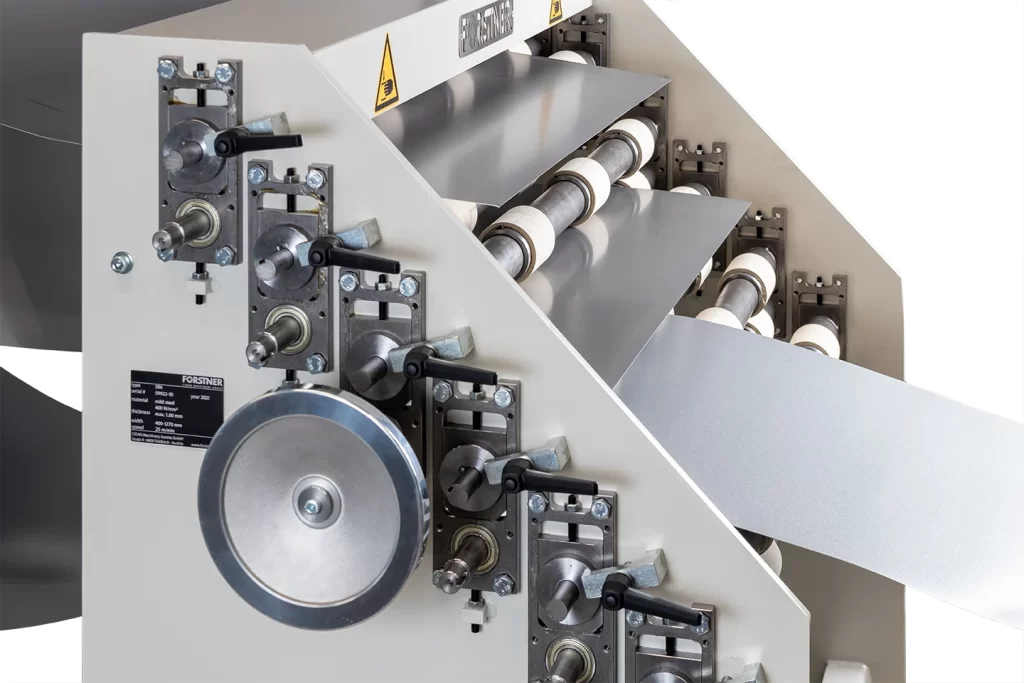

Manuell coilväljare
En manuell coilväljare är en väldigt kostnadseffektiv lösning för snabba och enkla materialbyten. Upp till åtta olika material kan fixeras i coilväljaren. Önskat material kan sedan enkelt matas fram till klippsträckan med hjälp av ett handhjul.
TILLVAL
Recoiler
Med den här recoliern kan slittat material eller breda remsor enkelt spolas upp till nya coils. Coilen spolas snyggt upp till en diameter på 508 mm, och efter inslagning har du snygga, rena coils för vidareförsäljning eller lagerhållning. Recoilerna har en dämpande arm, separarende skivor, pneumatisk filtbroms, motor och manuellt centrumdorn.
TILLVAL
Gradsax för rostfritt
Uppgradera standardversionen av gradsaxen till en anpassad för klippning av rostfritt stål. Finns till både 1250 och 1500 mm.
TILLVAL
Extra par slittskär
COMPACT serien är som standard utrustad med 5 par slittskär. Du kan addera upp till max 7 par slittskär.
TILLVAL
Slittskär för rostfritt
Uppgradera standardversionen av slittskär till slittskär anpassade för rostfritt.
TILLVAL
Extra par slittskär för rostfritt
COMPACT serien levereras som standard med fem par slittskär. Du kan addera upp till sju par slittskär även för rostfritt.
TILLVAL
Uppgraderad hastighet
Frammatningshastigheten på COMPACT serien är 25 m/min. Du kan uppgradera hastigheten till 35 m/min eller 45 m/min.
Manuell coilväljare
En manuell coilväljare är en väldigt kostnadseffektiv lösning för snabba och enkla materialbyten. Upp till åtta olika material kan fixeras i coilväljaren. Önskat material kan sedan enkelt matas fram till klippsträckan med hjälp av ett handhjul.
Upptäck det smarta planeringsverktyget för plåtdetaljer
En effektiv plåtbearbetning börjar och slutar med nuEvolution från nuIT – det smarta planeringsverktyget som revolutionerar hela din tillverkningsprocess. Kombinera nuEvolution med den imponerande kraften och smidigheten hos Göteneds maskiner för perfekt överblick, bra resultat, kortare ledtider och ökad lönsamhet. Det enda som behövs är en läsplatta eller laptop och ditt finger.
Tekniska specifikationer
| Modell | COMPACT CUT 1250 | COMPACT CUT 1500 | COMPACT PRO 1250 | COMPACT PRO 1500 |
|---|---|---|---|---|
| Materialbredd | 1250 mm | 1500 mm | 1250 mm | 1500 mm |
| Typ | Rikt-, Spalt & Klippsträcka | Rikt-, Spalt & Klippsträcka | Rikt-, Spalt & Klippsträcka | Rikt-, Spalt & Klippsträcka |
| Riktvalsar Ø | 70 mm | 70 mm | 70 mm | 70 mm |
| Stål1 | 1,0 mm | 0,8 mm | 1,0 mm | 0,8 mm |
| Slittningsaxel Ø | 100 mm | 100 mm | 100 mm | 100 mm |
| Slittskär, standard | 5 par | 5 par | 5 par | 5 par |
Upptäck våra smarta lösningar i action
Se hur CIDANs maskiner presterar i en produktion. Varje video lyfter fram viktiga funktioner som gör din plåtbearbetning snabbare, smartare och mer effektiv.
Låt dig inspireras, upptäck skillnaden – och öppna dörren till nya möjligheter för ditt företag.
FORSTNER COMPACT Pro Slit and Cut to Length
