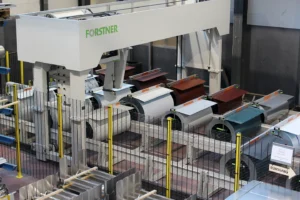

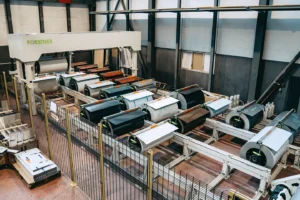

Forstner COILFARM
FORSTNER COILFARM är en innovativ lösning designad för att möta marknadens föränderliga behov på olika material, tjocklekar och färger inom bygg och industriell plåtbearbetning. FORSTNER COILFARM syftar till att erbjuda snabb och flexibel tillgång till ett brett materialsortiment, vilket gör den idealisk för företag som behöver anpassningsbarhet.
COILFARM
COILFARM från FORSTNER är en ny, innovativ och smidig lösning för att möta marknadens föränderliga behov av snabb, flexibel tillgänglighet av en mängd olika material i ett brett utbud av materialtjocklekar och färgvarianter. Detta är en av huvudorsakerna till att vi har utvecklat COILFARM för de företag inom bygg och industri som arbetar med plåtbearbetning.
Framtidssäkra din verksamhet
När ditt företag växer, marknaden förändras och kraven ökar så kommer FORSTNER COILFARM ge dig en pålitlig, flexibel och effektiv maskinlösning. Ta din produktion till en tekniskt högre nivå och forma morgondagens värld med oss.
Fördelarna är
- Hög kapacitet: Med en kapacitet på upp till 75 coils kan ett brett utbud av olika material, materialtjocklekar och färgvarianter nås omedelbart och utan fördröjning. Detta innebär att även större projekt som körs samtidigt kan hanteras smidigt.
- Snabbt coilbyte: Tack vare ett sofistikerat system sker coilbytet snabbt, enkelt och säkert. Vi har integrerat en coilbuffertstation ovanför nuSLIT samt en växlingsbuffertstation bakom decoilern. Detta minimerar inställningstiderna och ökar den totala produktionseffektiviteten avsevärt.
- Enkel laddningsprocess: Den sofistikerade maskindesignen gör laddningsprocessen av COILFARM mycket enkel. Coilen kan enkelt monteras på mandrellen och laddningen via installationsstationen ökar din produktivitet.
- Maximal precision: Den integrerade nollinjesjusteringen (fast kant) säkerställer att materialet alltid matas in i nuSLUT med perfekt positionering. Dessutom justerar en laserarm vid nuSLIT-inmatningen lyftenheten vertikalt. Fel och materialspill reduceras därmed till ett minimum.
- Kompromisslös kvalitet: Kvalitetsstandarden för produkter från CIDAN Machinery Group kompromissar inte. Med COILFARM-utvecklingen var vår målsättning också att föra form och funktion till en gemensam nämnare.
De viktigaste fördelarna
Hög kapacitet – upp till 75 coils.
Snabba coilbyten och enkel laddningsprocess.
Maximal precision tack vare den integrerade nollinjeuppriktingen.
Kapacitet
Hög kvalitet och kapacitet.
Coilbredd
1270 mm
Kapacitet
75 coils
Coilvikt
5000 kg
Portalkran
Portalkranen är byggd på ett fundament med dubbla skenor, den utmärker sig för sin robusta design, snabba hastighet och exakta positioneringsnoggrannhet. Den är utvecklad utifrån välkänd kranteknologi vilket gör att den blir hållbar och säker i drift.

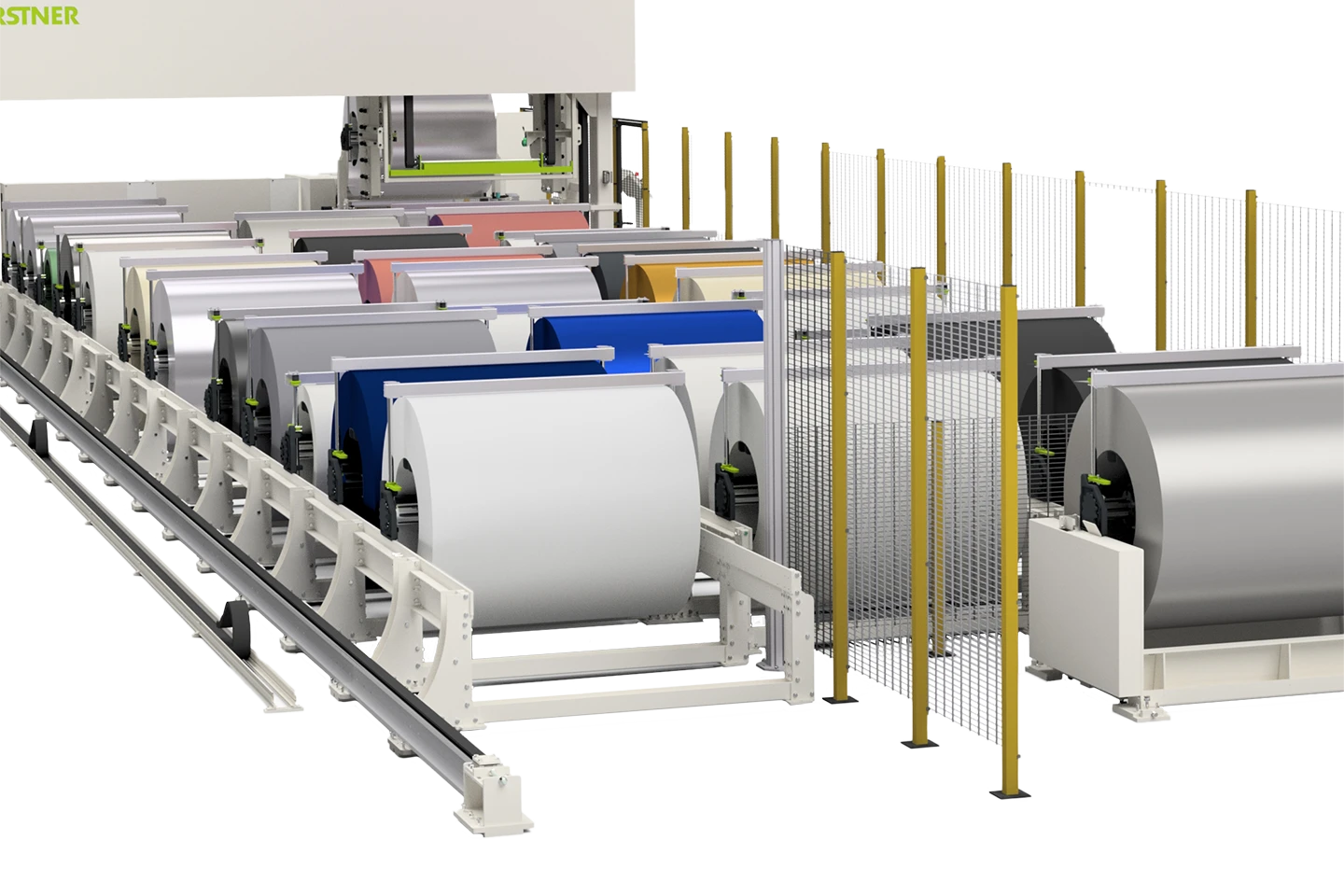

Coil lagringsskenor
Coil lagringen kan vara 3 meter breda upp till 72 coils vid full diameter (1270 mm). Om coilen har en mindre diameter kan fler coils lagras på skenorna.
Styrsystem 19″ kontrollpanel
Upplev en smart coilhantering med en 19″ kontrollpanel. Detta oberoende coil-lagrings gränssnitt gör det möjligt för operatörer att optimera och ladda om coils utan att avbryta produktionen. En blandning av intuitiv design och effektivitet, vilket säkerställer en smart drift. Alla coils visas med plats, materialtyp, tjocklek, färg på coil och hur mycket material det är kvar på coilsen.

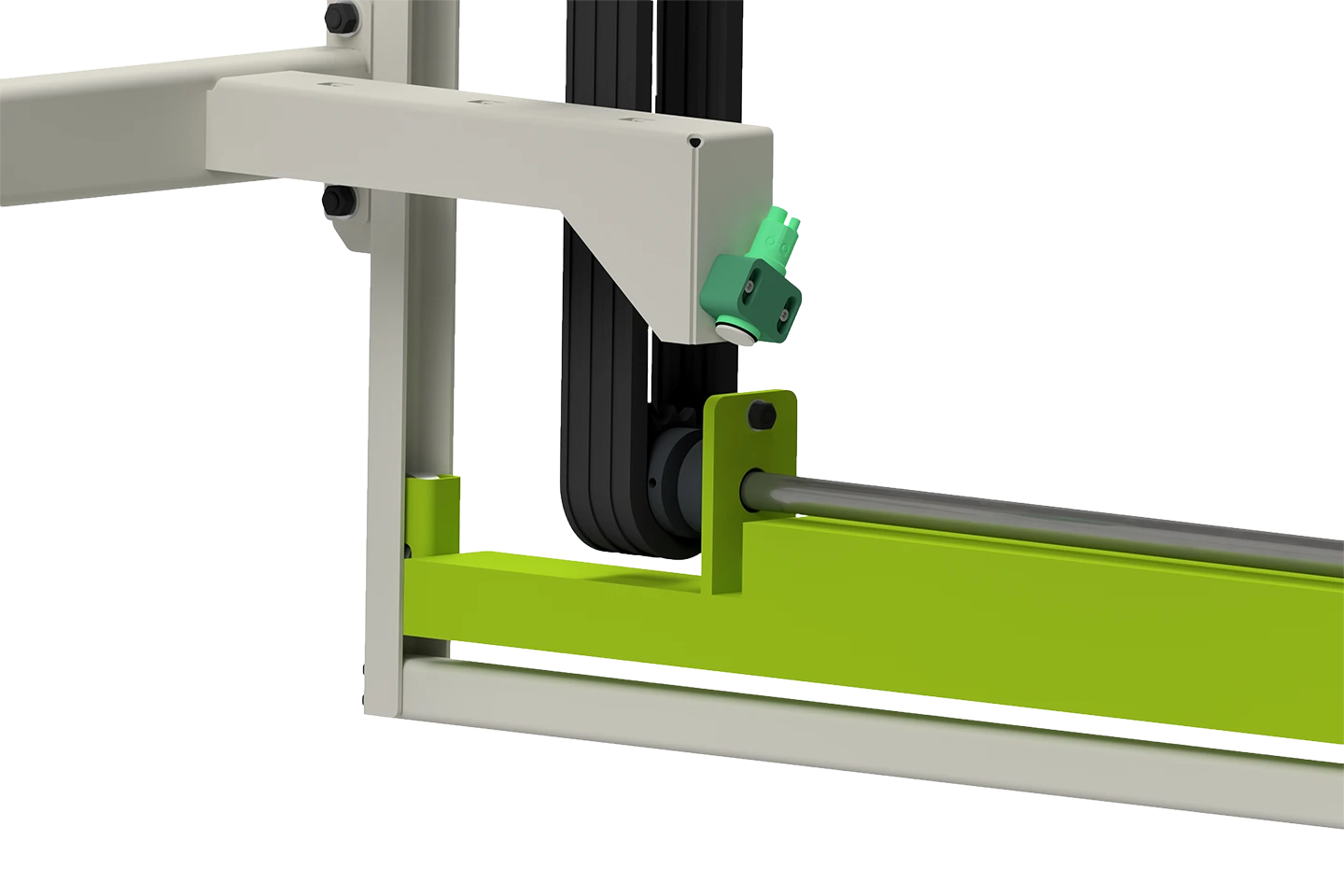

Ultrasonic coil sensor
Ultrasonic coil sensor mäter inte bara diameter på din coil för att bestämma placeringen, den mäter även hur mycket material du har på din coil. Precision och effektivitet, allt i en sensor.
Coilinmatning mäts med laser
Laserarmen mäter coilens kantposition för att säkerställa att lyftenheten höjer eller sänker sig korrekt, så att inmatningen sker exakt av coilkanten in i nuSLIT. Under natten eller när coilen ”sätter” sig under dagen, kan kanten sjunka – därför är lasern avgörande för att eliminera behovet av manuell justering av operatören.
Uppstartsstation
Designad för att förbereda coils snabbt, säkert och med stor noggrannhet i systemet. Här skapar du en nollpositionsinställning av dina coils för att COILFARM ska kunna hantera din coil på ett effektivt sätt. Uppstartsstationen är i en säkerhetszon som säkerställer att du kan förbereda nya coils utan att påverka pågående plåtbearbetning. Precision och säkerhet, harmoniskt kombinerade.
Dubbel lyftanordning
Den dubbla lyftanordningen plockar upp och transporterar coils effektivt. Rull-lagerstyrningen säkerställer lyft av coils på portalkranen.
Plattformen för byte av coil
Plattformen för snabbt byte av coil in till nuSLIT (här slittar och skär du ditt material). En coil placeras ovanför nuSLIT för snabbt och effektivt byte.
Automatiskt riktverk
Om din coil inte är på nolllinjen för inmatning, kommer riktverket att flyttas för att anpassa coilen till nuSLIT.
Inmatningsvalsar
Segmenterade inmatningsvalsar styr material in i nuSLIT.
Haspel
Portalen placerar coilen i haspelstationen, efter kanten på coilen matas in i nuSLIT. Haspeln kombinerar en kraftfull motordriven mekanism med precision. Den är skräddarsydd för höghastighetsproduktion och garanterar en konsekvent och pålitlig coilhantering, vilket förbättrar effektiviteten och resultatet i varje arbetscykel.
Komplett coiluppsättning
Bakom haspeln placerar portalen den nyss använda coilen och kommer att placeras i programmerat permanent mellanläge, när nästa coil är i produktion. Detta säkerställer att det inte blir någon stilleståndstid när maskinen placerar färdigbearbetade coils tillbaka i sin hemposition.
TILLVAL
Kombinera din COILFARM
Maximera din produktionspotential genom att para ihop COILFARM med någon av våra klippsträckor. Dessa maskiner är robusta och de är kompakta allt-i-ett-enheter som är noggrant utvecklade för att klara högintensiv produktion samtidigt som du optimerar din arbetsyta. Tillsammans bildar COILFARM- och CTL-maskinen en synergi som erbjuder både effektivitet och lång livslängd.
Upptäck det smarta planeringsverktyget för plåtdetaljer
En effektiv plåtbearbetning börjar och slutar med nuEvolution från nuIT – det smarta planeringsverktyget som revolutionerar hela din tillverkningsprocess. Kombinera nuEvolution med den imponerande kraften och smidigheten hos Göteneds maskiner för perfekt överblick, bra resultat, kortare ledtider och ökad lönsamhet. Det enda som behövs är en läsplatta eller laptop och ditt finger.
Tekniska specifikationer
| Modell | COILFARM |
|---|---|
| Coil vikt | 5000 kg |
| Min. Coil bredd | 400 mm |
| Max. Coil bredd | 1270 mm |
| Max. Coil diameter | 1100 mm |
| Coil inner diameter | 380 – 550 mm |
| Coil diameter – option | 460 – 630 mm |
| Slittnings Kapacitet – på en nuSLIT | 1.0 mm stål med 5 slits |
| Klipp kapacitet – på en nuSLIT | 1.0 mm stål |
| Material – Stål (400N/mm2) | 1.0 mm med 5 slits |
| Material – Rostfritt (600N/mm2) | 0.8 mm med 5 slits |
| Material – Aluminium (300N/mm2) | 1.2 mm med 5 slits |
| Maximal coilförvaring | 75 coils med maxdiameter |
| Arkinmatning, höjd | 1150 mm |
| Ström | 400V (60A) |
Upptäck våra smarta lösningar i action
Se hur CIDANs maskiner presterar i en produktion. Varje video lyfter fram viktiga funktioner som gör din plåtbearbetning snabbare, smartare och mer effektiv.
Låt dig inspireras, upptäck skillnaden – och öppna dörren till nya möjligheter för ditt företag.

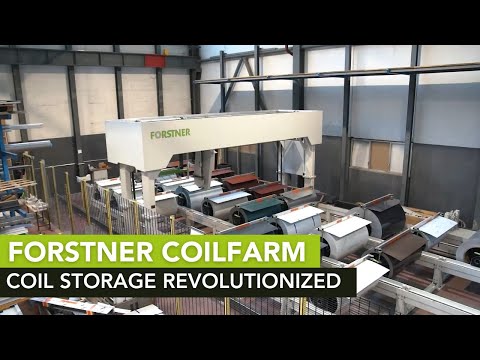

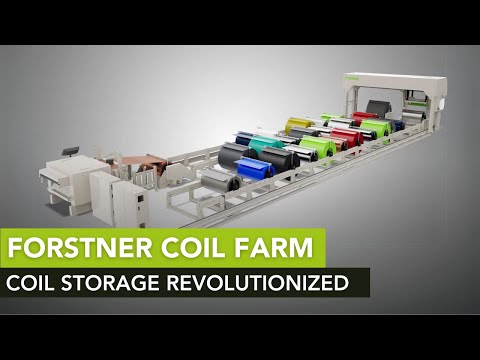

FORSTNER Coil Farm
