CIDAN Rullformare ONROLL
Utvecklad i nära samarbete med tak- och plåtproffs är ONROLL byggd för verklighetens utmaningar – oavsett om du står på ett trångt innerstadstak eller på en avlägsen arbetsplats. Precision, hastighet och slitstark driftsäkerhet på byggarbetsplatsen ingår i paketet.
Let’s Roll. Together.
Viktiga fördelar
Äkta centrumdriven – enklare laddning och inmatning av coil
Verktyg med snabb rattjustering för materialtjocklek
Snabba verktygsbyten med hjälp av styrpinnar och Poka Yoke kodning förbygger eventuella misstag.
Kapacitet
Hastighet
28 m/min
Stål
0.36 – 0.76 mm
Vikt
1950 kg
Drivsystem
Förstärkt ram med enkel åtkomst för byte av verktyg.
ONROLL använder ett direkt centrerat drivsystem för rullformningsverktygen med grova axlar. Den centrala drivningen hjälper till att mata materialet jämnt genom maskinen utan torsionspåverkan.
Direktdrift
Stora direktdrivna axlar gör att maskinen når en rullformningshastighet på 28m/minut. Kuggväxeldrift för lång livslängd.
Panelbreddsjustering
ONROLL har en symmetrisk breddjustering på båda sidor av drivvalsarna, vilket gör inmatningen snabb och enkel. Trapetsskruvar med styrning av precisionslinjärskenor säkerställer parallell positionering av verktygen utifrån panelbredden, utan sned sidobelastning. Själva verktygen löper fritt; centrala polyuretanvalsar driver materialet genom ONROLL för att minimera torsion i panelen.
Panelbredd
Inmatningsbredden justeras via ratt med snabb låsning av position. Själva breddpositioneringen sker via en trapetsskruv, inklusive precisionslinjärskenor och gängspindel med hög stigning.
Inmatningsjustering
Justeras via ratt med snabb låsning av position. Breddpositioneringen sker via stålarmad rem.
Effekt
Maskinen kan levereras med Briggs & Stratton Vanguard 14 hk bensinmotor, 400 V trefas elmotor. Växling mellan elmotordrift och bensindrift sker genom byte av hela enheten, inkoppling sker med snabbkopplngar både för el och hydraulik.
Hydrauldrift
Robust hydrauldrift (visad utan skyddskåpa).
Snabbkopplingar mellan hydrauldriften och kraftenheten.
Verktyg
Verktygen är tillverkade i rostfritt stål för lång livslängd. Verktygen är frirullande, och den centermonterade drivvalsen drar materialet genom verktygen.
Snabbväxlande verktyg
Enkelt byte av rullformningsverktyg med hjälp av Poka Yoke system. Ett verktygs set ingår som standard.

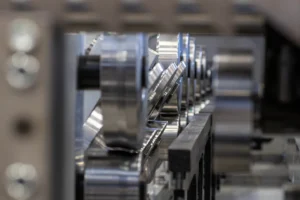

Styrskenor stöttar panelerna när de passerar genom verktygen.
God insyn till verktygen via gångjärnsförsedda låsbara fönster – du behöver inte ta bort kåpor för att se panelens inmatning.
Unik och snabb rattinställning av valsarna för materialtjocklek: 0,04 mm/15 steg. Inga bladmått behövs och operatörsrelaterad felinställning undviks.
Enkel laddning av verktyg med smidig snabbväxling och styrpinnad placering i verktygshållaren.
Sax
Saxkniven är tillverkad i verktygsstål för maximal livslängd. Du kan justera knivarnas bredd för att optimera panelens snitt.
Gränslägesgivare
Efter klippet står rullformaren stilla tills den avklippta panelen har avlägsnats – minskar risken för skador på paneler.
Fullt justerbar i breddled för vänster och höger profilguider.
Säkerhet
ONROLL är konstruerad med operatörens säkerhet i fokus för trygg och pålitlig drift på varje arbetsplats.
Nödstopp
Nödstopp vid styrpanelen, bak vänster vid motorn, fram höger och bak höger.
Skyddskåpor vid verktyg och sax.
Haspel (Decoiler)
Två hasplar är standard på ONROLL. Hasplarna bromsas med friktion så att maskinen kan arbeta friktionsfritt. Kapacitet 1360 kg/st

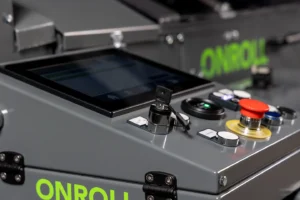

Styrsystem
Stor 10,1″ skärm med Roll-Link Control. Uppfyller internationell standard IP66 och tål vinddrivet regn.
TILLVAL
Extra haspel
Kapacitet 1360 kg.
TILLVAL
ONROLL-kit för inomhusbruk
Fyra golvben och skrotlåda.
TILLVAL
Rullbanor 3.1 m
ONROLL levereras med ett verktygsset som standard
Klicka på profilen nedan för att ladda ned ritningen.
Tekniska specifikationer
| Modell | ONROLL |
|---|---|
| Målat mjukstål | 0.36 mm – 0.76 mm* |
| Halvhård koppar | 0.55 mm – 0.69 mm* |
| Aluminium | 0.69 mm – 1.0 mm* |
| Rostfritt stål | 0.40 mm* |
| Coil bredder | 380 mm – 760 mm |
| Coilvikt | 1360 kg |
| Körhastighet | 7 m/min |
